Bedienungsanleitung für Sealey SUPERMIG100 MIG-Schweißgerät

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Anweisungen für den sicheren Betrieb und die Wartung des Sealey SUPERMIG100 MIG-Schweißgeräts. Das Gerät ist für den gaslosen Betrieb mit Fülldraht konzipiert. Vor der Inbetriebnahme müssen die Sicherheitshinweise, insbesondere zur elektrischen Sicherheit und zum Schutz vor UV-Strahlung, gelesen werden. Bei Überhitzung schaltet sich das Gerät automatisch ab; warten Sie 15 Minuten, bis es abgekühlt ist.

Produktbeschreibung

Das SUPERMIG100 ist ein kompaktes MIG-Schweißgerät ohne Gasbetrieb. Es verfügt über einen Hochleistungstransformator und eine Zwangsluftkühlung. Das Gerät wird mit einem 2m nicht-stromführenden Brenner und einem 1,4m Massekabel geliefert.

Montage und Inbetriebnahme

Vorbereitung

Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie Wartungsarbeiten durchführen oder das Gerät montieren.

Drahtspule einsetzen

1. Drücken Sie den silbernen Knopf am Griff, um das obere Fach zu öffnen.
2. Lösen Sie die Flügelmutter und entfernen Sie die Druckscheibe, lassen Sie die Feder auf der Spindel.
3. Setzen Sie die Drahtspule so auf, dass der Draht nach vorne abgewickelt wird.
4. Sichern Sie die Spule mit der Druckscheibe und der Flügelmutter. Achten Sie darauf, die Bremse nicht zu fest anzuziehen, um ein Überlaufen zu verhindern.

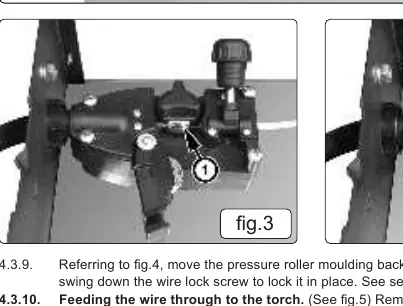

Drahtvorschub

1. Lösen Sie die Drahtverriegelungsschraube und schwenken Sie die Andruckrollenformung weg.
2. Führen Sie 40-50 mm Draht durch die flexible Führung und die Nut der Antriebsrolle in den Brenner-Liner.
3. Schwenken Sie die Andruckrollenformung zurück und verriegeln Sie diese.
4. Entfernen Sie die Gasdüse und das Kontaktrohr vom Brenner.
5. Schließen Sie das Gerät an das Stromnetz an, stellen Sie den Spannungsschalter auf MIN und die Drahtgeschwindigkeit auf 5 oder 6.
6. Betätigen Sie den Brennerschalter, bis der Draht vorne herauskommt.
7. Schalten Sie das Gerät aus, montieren Sie das Kontaktrohr und die Gasdüse wieder.

Wartung

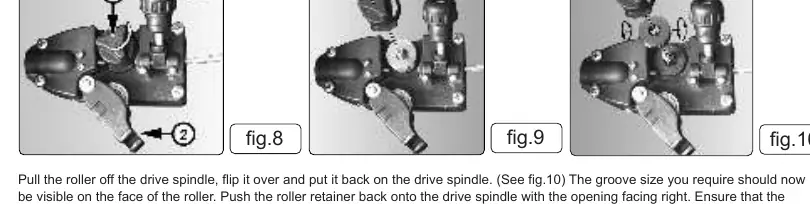

Drahtvorschubrolle

Die Rolle hat zwei Nuten (0,6 mm und 0,9 mm). Um die Größe zu ändern, lösen Sie die Spannvorrichtung, drehen Sie die Rolle um und setzen Sie sie wieder ein. Reinigen Sie die Rolle wöchentlich von Staub.

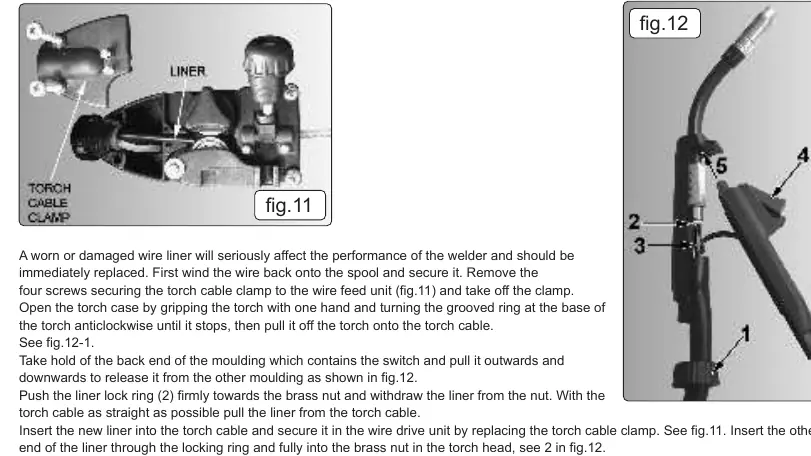

Brenner-Liner ersetzen

Wenn der Liner verschlissen ist, muss er ersetzt werden. Entfernen Sie die Schrauben der Brennerkabelklemme, öffnen Sie das Brennergehäuse, ziehen Sie den alten Liner heraus und führen Sie den neuen Liner ein. Stellen Sie sicher, dass der Liner fest im Brennerkopf sitzt.

Fehlerbehebung

Bei Problemen wie unterbrochenem Schweißstrom prüfen Sie, ob der Überhitzungsschutz aktiv ist. Wenn der Draht nicht vorschiebt, prüfen Sie die Spannung der Andruckrolle, reinigen Sie den Liner oder ersetzen Sie die Gasdüse. Bei instabilem Lichtbogen prüfen Sie die Einstellungen und reinigen Sie das Werkstück.
