Bedienungsanleitung für Sealevel SeaPORT+2 2203 USB-zu-Seriell-Adapter
Erfahren Sie, wie Sie den Sealevel SeaPORT+2 2203 USB-zu-Seriell-Adapter installieren, konfigurieren und Fehler beheben. Vollständiger Leitfaden für RS-232/422/485-Schnittstellen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sealevel SeaPORT+2 2203 ist ein USB-zu-Seriell-Adapter für RS-232/422/485. Wichtig: Installieren Sie zuerst die SeaCOM-Software, bevor Sie das Gerät per USB anschließen. S. 3, 5
Wichtigste Schritte
- Software installieren S. 5
- DIP-Schalter konfigurieren S. 7, 8
Erste Inbetriebnahme
- Software installieren, dann Gerät anschließen S. 5
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät funktioniert nicht
USB-Support im BIOS prüfen, Treiber installieren, Loopback-Test durchführen.
S. 14Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | 0°C bis 50°C | Zulässiger Temperaturbereich für den Betrieb | S. 13 |
| MTBF | > 150.000 Stunden | Mittlere Zeit zwischen Ausfällen | S. 13 |
Wo es im PDF steht
- Installation S. 5, 6
- Konfiguration S. 7, 8, 9, 10
- Technische Daten S. 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

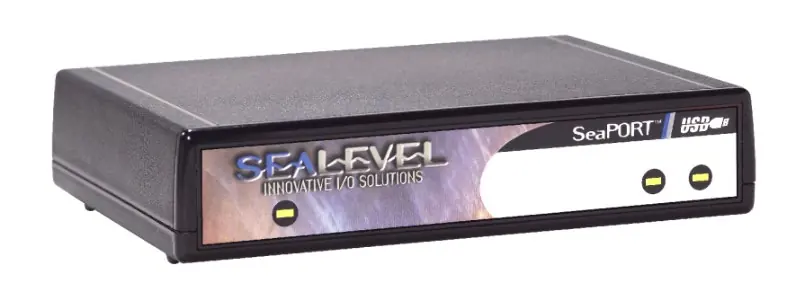

Der Sealevel SeaPORT+2 2203 ist ein USB-zu-Seriell-Adapter, der zwei asynchrone serielle Schnittstellen (RS-232/422/485) bereitstellt. Das Gerät ist "hot-pluggable", erfordert jedoch zwingend die vorherige Installation der Treibersoftware. Bitte beachten Sie, dass das Gerät ein "High-Power"-USB-Gerät ist und an einen USB-Port angeschlossen werden muss, der 500 mA pro Port liefern kann.
Installation
Die Installation muss in der korrekten Reihenfolge erfolgen, um Probleme zu vermeiden:
- Installieren Sie zuerst die SeaCOM-Software aus der Sealevel-Datenbank.
- Wählen Sie die Teilenummer 2203 aus der Liste.
- Schließen Sie das Gerät erst an den USB-Port an, wenn die Softwareinstallation abgeschlossen ist.

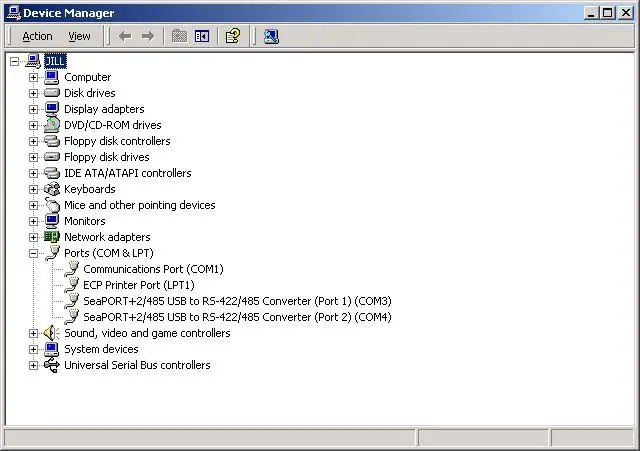

- Windows erkennt das Gerät automatisch und weist COM-Ports zu, die im Geräte-Manager überprüft werden können.
Konfiguration der Schnittstellen
Jeder der zwei Ports kann individuell als RS-232, RS-422 oder RS-485 konfiguriert werden. Dies erfolgt über DIP-Schalter und DIP-Shunts im Inneren des Gehäuses.
- Um die Konfiguration zu ändern, müssen die vier Schrauben an der Unterseite des Gehäuses entfernt werden.
- Die DIP-Schalter (SW4) steuern Optionen wie Terminierung (120 Ohm), Pull-up/Pull-down-Widerstände und Betriebsmodi (422/485).
- Beachten Sie die Abbildungen in der Anleitung für die korrekte Schalterstellung je nach gewünschtem Modus.
Technische Beschreibung und Pinbelegung
Der Adapter nutzt zwei USB-UARTs mit programmierbarer Baudrate. Die Pinbelegung unterscheidet sich je nach Modus (RS-232 oder RS-422/485). Detaillierte Tabellen für die DB-9-Steckerbelegung finden Sie im Abschnitt "Connector Pin Assignments" der Anleitung.
Fehlerbehebung
Sollte der Adapter nicht funktionieren, prüfen Sie folgende Punkte:
- Stellen Sie sicher, dass USB-Support im BIOS aktiviert ist.
- Überprüfen Sie im Geräte-Manager, ob die Treiber korrekt geladen wurden.
- Verwenden Sie das Dienstprogramm "WinSSD" und den mitgelieferten Loopback-Stecker, um die Kommunikation zu testen.
- Hinweis: Bei 2-Draht-RS-485-Konfiguration ohne Echo ist ein Loopback-Test nicht möglich; testen Sie in diesem Fall im RS-422-Modus.
Technische Daten
Das Gerät ist für einen Betriebstemperaturbereich von 0°C bis 50°C ausgelegt. Die mittlere Zeit zwischen Ausfällen (MTBF) beträgt über 150.000 Stunden.
Praktische Hilfe
Typische Probleme
Adapter wird nicht erkannt oder funktioniert nicht
Stellen Sie sicher, dass die Sealevel-Software installiert ist, bevor Sie das Gerät anschließen. Prüfen Sie den USB-Support im BIOS.
Loopback-Test schlägt fehl
Wenn Sie 2-Draht-RS-485 verwenden, ist der Empfänger deaktiviert. Testen Sie das Gerät stattdessen im RS-422-Modus.
Vor der Verwendung
- Installieren Sie die SeaCOM-Software vor dem Anschließen des Geräts.
- Stellen Sie sicher, dass der USB-Port 500 mA liefern kann.
- Überprüfen Sie die DIP-Schalter-Konfiguration für den gewünschten Modus (RS-232/422/485).
- Öffnen Sie das Gehäuse vorsichtig, um die DIP-Schalter anzupassen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- High-Power USB
- Das Gerät benötigt 500 mA pro Port; verwenden Sie einen aktiven Hub oder Root-Hub.
Abbildungen und Diagramme
- Abbildung 1 zeigt die DIP-Schalter-Einstellungen (SW4) für Port 1 und 2.
- Abbildung 2 zeigt die RS-422/485-Schnittstellenkonfiguration (SW3).

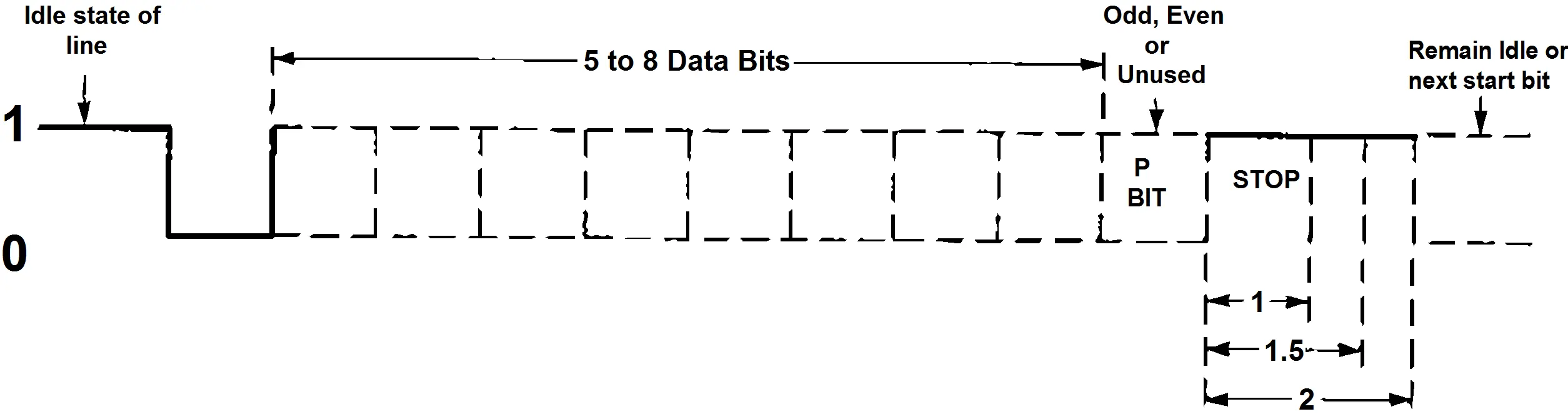

- Abbildung 4 zeigt das Timing-Diagramm für asynchrone Kommunikation.
Modellkompatibilität
- Windows NT unterstützt dieses Gerät nicht.
- Das Gerät ist für RS-232, RS-422 und RS-485 konfigurierbar.
