Installationsanleitung für Seagate Lyve Mobile Mount SMSE001
Erfahren Sie, wie Sie die Seagate Lyve Mobile Mount SMSE001 installieren, montieren und sicher konfigurieren. Diese Anleitung enthält Schritte zur Montage im Fahrzeug, zum Stapeln von Halterungen und zur Gerätesicherung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Lyve Mobile Mount SMSE001 dient zur sicheren Befestigung von Lyve Mobile Array-Speichergeräten in Fahrzeugen oder Racks. Die Installation umfasst die Bodenmontage, das optionale Stapeln mehrerer Einheiten und das Einsetzen des Speichergeräts. S. 4, 5, 7
Wichtigste Schritte
- Bodenmontage S. 4
- Vertikale Stapelung S. 5
- Gerät einsetzen S. 7
Erste Inbetriebnahme
- Sicherheitskonfiguration S. 3
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Führungspins stören bei direkter Verbindung
Entfernen Sie die Führungspins mit einem 6mm Inbusschlüssel.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht Lyve Mobile Array | 12.6 kg | Maximales Gewicht des zu installierenden Geräts | S. 7 |
Wo es im PDF steht
- Teileliste S. 2
- Sicherheitsanforderungen S. 3
- Installation S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Seagate Lyve Mobile Mount SMSE001 ist für die sichere Befestigung von Lyve Mobile Array-Speichergeräten konzipiert. Vor der Installation ist es wichtig, die Sicherheitsanforderungen zu prüfen und sicherzustellen, dass die Montagefläche für das Gewicht des Geräts (12,6 kg) geeignet ist. Beachten Sie beim Heben und Installieren stets die korrekten Hebetechniken, um Verletzungen zu vermeiden.

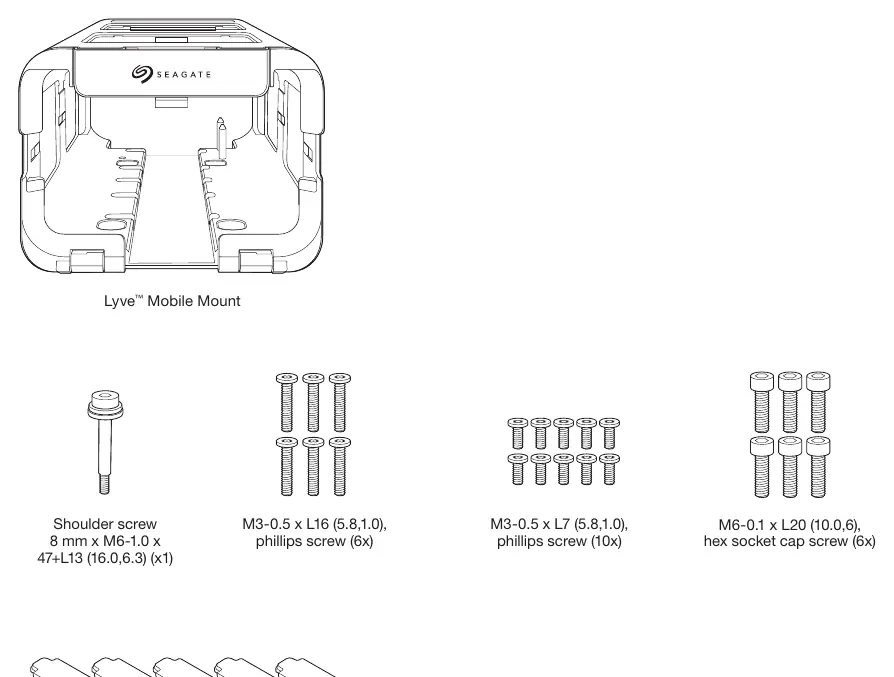

Lieferumfang und Teileliste
- Lyve Mobile Mount
- Schulter-Schraube (8 mm x M6-1.0 x 47+L13) - 1x
- M3-0.5 x L16 Kreuzschlitzschrauben - 6x
- M3-0.5 x L7 Kreuzschlitzschrauben - 10x
- M6-0.1 x L20 Innensechskantschrauben - 6x
- Kabelabdeckungen - 5x
Sicherheitsanforderungen
Für den Zugriff auf die Lyve Mobile-Geräte stehen zwei Sicherheitsmethoden zur Verfügung:
- Lyve Portal Identity: Erfordert eine Internetverbindung für die Ersteinrichtung und regelmäßige Reautorisierung über das Lyve Management Portal.
- Lyve Token Security: Nutzt Token-Dateien, die auf zertifizierten Computern oder Lyve Mobile Padlock-Geräten installiert werden. Nach der Konfiguration ist kein ständiger Internetzugang erforderlich.
Weitere Details zur Sicherheitskonfiguration finden Sie unter www.seagate.com/lyve-security.
Montage der Halterung
Stellen Sie sicher, dass die Halterung fest mit dem Fahrzeug verbunden ist, um übermäßige Bewegungen zu vermeiden. Verwenden Sie mindestens vier M6-0.1 x L20 Innensechskantschrauben, um die Halterung an der Unterseite zu befestigen (zwei vorne, zwei hinten). Achten Sie auf den empfohlenen Freiraum von 970 mm x 240 mm.

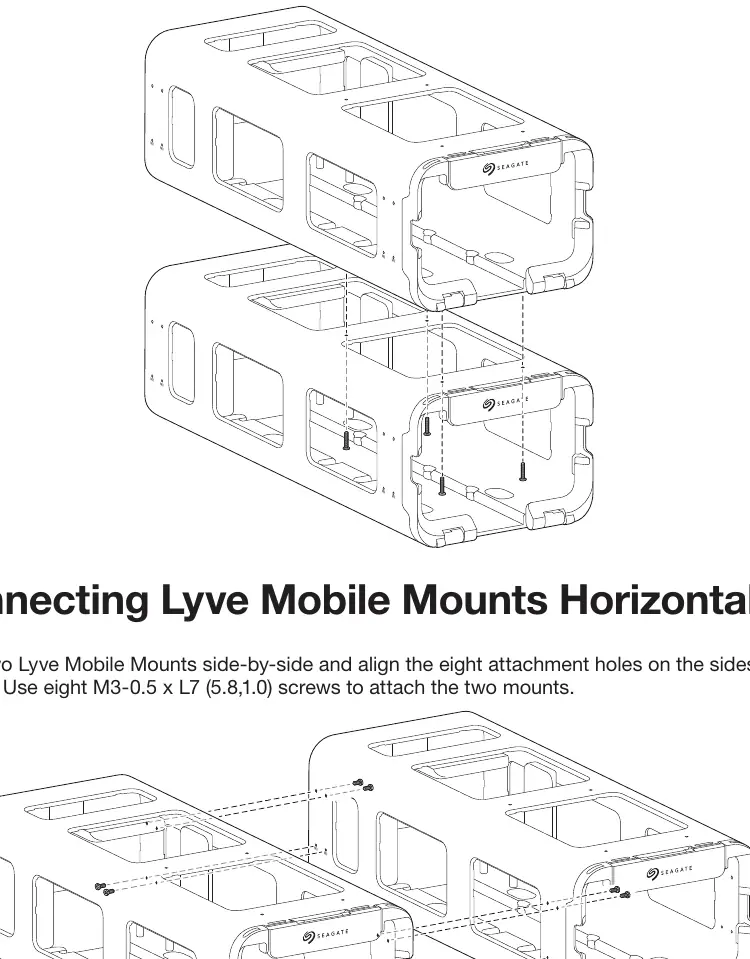

Verbindung mehrerer Halterungen
- Vertikale Stapelung: Stapeln Sie zwei Halterungen übereinander und richten Sie die sechs Befestigungslöcher aus. Verwenden Sie vier M3-0.5 x L16 Schrauben zur Verbindung.
- Horizontale Verbindung: Platzieren Sie zwei Halterungen nebeneinander und richten Sie die acht Befestigungslöcher an den Seiten aus. Verwenden Sie acht M3-0.5 x L7 Schrauben zur Verbindung.
Installation des Geräts
- Griff lösen: Greifen Sie den Verschluss an der Vorderseite der Halterung, ziehen Sie ihn nach vorne und senken Sie die Frontblende ab.
- Gerät einsetzen: Schieben Sie das Gerät mit den Anschlüssen nach hinten in die Halterung.
- Sichern: Heben Sie die Frontblende an, bis sie einrastet. Optional kann die Frontblende mit einem Vorhängeschloss gesichert werden.
Kabelmanagement und Anpassungen
Führungspins für PCIe-Adapter sind vorinstalliert. Wenn Sie einen Computer direkt an den Host-Port des Lyve Mobile Array anschließen, entfernen Sie diese Pins mit einem 6mm Inbusschlüssel. Kabel können durch den internen Kanal an der Vorderseite geführt und mit den mitgelieferten Abdeckungen gesichert werden.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht direkt an den Computer anschließen
Die vorinstallierten Führungspins für PCIe-Adapter müssen mit einem 6mm Inbusschlüssel von der Unterseite der Halterung entfernt werden.
Vor der Verwendung
- Stellen Sie sicher, dass die Halterung sicher am Fahrzeug befestigt ist.
- Verwenden Sie mindestens vier M6-Schrauben für die Bodenmontage.
- Prüfen Sie den erforderlichen Freiraum von 970 mm x 240 mm.
- Wählen Sie die Sicherheitsmethode (Portal Identity oder Token Security) vor der Inbetriebnahme.
- Verwenden Sie beim Einsetzen des Geräts korrekte Hebetechniken.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- M6-0.1 x L20
- Schrauben zur Befestigung der Halterung am Untergrund.
- M3-0.5 x L16
- Schrauben für die vertikale Stapelung von zwei Halterungen.
Abbildungen und Diagramme
- Die Halterung kann vertikal gestapelt oder horizontal nebeneinander montiert werden.
- Die Frontblende lässt sich mit einem Vorhängeschloss sichern, um unbefugten Zugriff zu verhindern.
Modellkompatibilität
- Kompatibel mit Lyve Mobile Array.
- Erfordert bei direkter Computerverbindung das Entfernen der Führungspins.
