Bedienungsanleitung für Seagate BarraCuda SATA Festplatte
Erfahren Sie alles über die Installation, Konfiguration und technischen Spezifikationen der Seagate BarraCuda SATA Festplatte. Dieser Leitfaden enthält wichtige Hinweise zur Montage, Handhabung und den SATA-Schnittstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch beschreibt die funktionalen, mechanischen und Schnittstellenspezifikationen für die Seagate BarraCuda SATA-Festplattenmodelle. Die Laufwerke bieten Funktionen wie RoHS-Konformität, hohe Datentransferraten, Native Command Queuing (NCQ), SMART-Überwachung und Unterstützung für verriegelbare SATA-Kabel.
Technische Spezifikationen
Die Laufwerke sind in Kapazitäten von 16TB, 20TB und 24TB erhältlich. Zu den wichtigsten technischen Daten gehören:
- Cache-Puffer: 512 MB
- Schnittstelle: Serial ATA (SATA)
- Betriebstemperatur: 10°C bis 60°C
- Gewicht: ca. 695g
- Abmessungen: 26,11 mm (Höhe) x 101,85 mm (Breite) x 147 mm (Länge)
Konfiguration und Montage
Bei der Handhabung und Installation sind strenge Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) zu treffen:
- Tragen Sie während der gesamten Installation ein geerdetes Armband.
- Fassen Sie das Laufwerk nur an den Kanten oder am Rahmen an.
- Drücken Sie nicht auf die obere Abdeckung.
- Verwenden Sie nur 6-32 UNC-Befestigungsschrauben.
- Achten Sie auf einen Freiraum von mindestens 0,76 mm (0,030 Zoll) um das Laufwerk zur Kühlung.
- Ziehen Sie die Schrauben nicht zu fest an (maximales Drehmoment: 6 in-lb).
SATA-Schnittstelle und Stromversorgung
Die Laufwerke unterstützen Hot-Plug-Vorgänge gemäß der Serial ATA Revision 3.2 Spezifikation. Die Stromversorgung erfolgt über einen nativen SATA-Stromanschluss (+5V oder +12V). Stellen Sie sicher, dass der Motor des Laufwerks vollständig zum Stillstand gekommen ist, bevor Sie die Betriebsebene ändern.
Wartung und Sicherheit
Um Datenverlust bei Stromunterbrechungen zu vermeiden, sollte das Host-System vor einem kontrollierten Ausschalten den Befehl 'Standby Immediate' oder 'Flush Cache' ausgeben. Das Laufwerk sollte nicht in korrosiven Umgebungen (z. B. schwefelhaltige Gase) betrieben werden. Die SMART-Funktionen können zur Überwachung des Laufwerkszustands genutzt werden.
Praktische Hilfe
Typische Probleme
Datenverlust bei Stromunterbrechung
Verwenden Sie vor dem Ausschalten den Befehl 'Standby Immediate' oder 'Flush Cache', um Daten im DRAM-Cache auf das Laufwerk zu schreiben.
ESD-Schäden während der Installation
Tragen Sie während der gesamten Installation ein geerdetes Armband und legen Sie das Laufwerk auf eine gepolsterte, antistatische Oberfläche.
Überhitzung des Laufwerks
Stellen Sie sicher, dass ein Freiraum von mindestens 0,76 mm um das gesamte Laufwerk für eine ausreichende Luftzirkulation vorhanden ist.
Vor der Verwendung
- Tragen Sie ein geerdetes Armband.
- Verwenden Sie ausschließlich 6-32 UNC-Befestigungsschrauben.
- Prüfen Sie, ob das SATA-Kabel korrekt und fest sitzt.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 10°C und 60°C liegt.
- Überprüfen Sie, ob das Laufwerk nicht in einer korrosiven Umgebung installiert wird.
Technische Daten in der Praxis
- SATA-Schnittstelle
- Industriestandard für die Datenübertragung mit Unterstützung für Hot-Plug.
- Cache-Puffer
- 512 MB Speicher zur Leistungsoptimierung bei Lese- und Schreibvorgängen.
Abbildungen und Diagramme
- Abbildung 1 zeigt die korrekte Ausrichtung des Laufwerks für Stoß- und Vibrationsprüfungen.
- Abbildung 2 illustriert den Anschluss der SATA-Kabel.

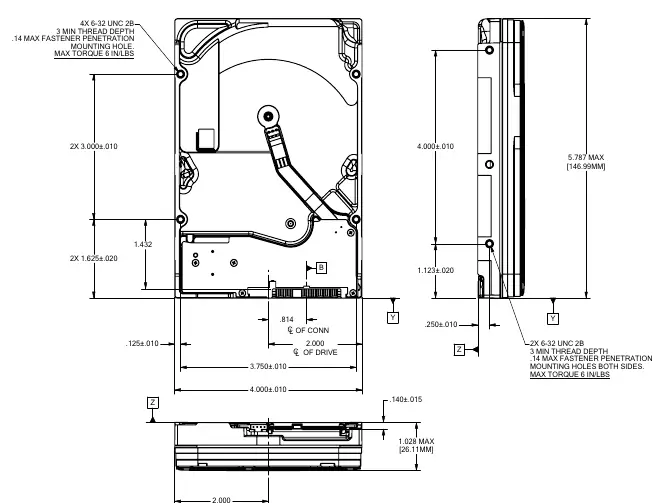

- Abbildung 3 bietet detaillierte mechanische Abmessungen für die Montage.
Modellkompatibilität
- Unterstützt Hot-Plug gemäß Serial ATA Revision 3.2.
- Kompatibel mit Standard-SATA-Controllern.
- Erfordert 6-32 UNC-Schrauben für die Montage.
