Installationsanleitung für SDC 1291AHWD Einsteckschloss
Erfahren Sie, wie Sie das SDC 1291AHWD Einsteckschloss installieren und verkabeln. Diese Anleitung enthält Schritte zur horizontalen und vertikalen Montage, Verkabelungsdiagramme mit PR-1000 Regler sowie technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SDC 1291AHWD ist ein verdeckt eingebautes Einsteckschloss (Fail-Secure). Die Installation erfordert präzises Fräsen in Tür und Rahmen. Die Verwendung des mitgelieferten PR-1000 Spannungsreglers wird dringend empfohlen, um den Stromverbrauch nach der Aktivierung zu senken, die Wärmeentwicklung zu reduzieren und die Lebensdauer des Solenoids zu verlängern.
Installation
Die Installation kann horizontal (im Türsturz) oder vertikal (im Türrahmen) erfolgen.
Horizontale Installation (Türsturz)
- Prüfen Sie den oberen Türrahmen auf die geeignete Position für das Schließblech.
- Markieren Sie die Tür für das Ende des Schließblechs und übertragen Sie die Markierung auf den Sturz.
- Verwenden Sie die Klebeschablone, um die Position für die Montage-Laschen zu markieren.
- Fräsen Sie den Bereich aus und senken Sie die Löcher für #10 Schrauben.
- Setzen Sie das Schloss ein, wobei das Riegelende zum Türanschlag zeigen muss.
Vertikale Installation (Türrahmen)
- Suchen Sie die Stelle am Türrahmen, die der Mitte der Türhöhe am nächsten liegt.
- Markieren Sie die horizontale Position für das obere Ende des Schließblechs.
- Verwenden Sie die Schablone, um die Montage-Laschen zu markieren und auszufräsen.
- Setzen Sie das Schloss ein, wobei der Riegel am oberen Ende des Ausschnitts liegen muss.
Einstellung des automatischen Wiederverriegelungsschalters (ARS)
Der ARS ist werkseitig auf einen Abstand von 1/8 Zoll zwischen Tür und Rahmen eingestellt. Bei größeren Abständen:
- Lösen Sie die Kontermutter.
- Drehen Sie die Schalterbaugruppe im Uhrzeigersinn, um den Abstand auszugleichen.
- Ziehen Sie die Kontermutter nach der Einstellung wieder fest.
Verkabelung
Das Schloss unterstützt 12VDC oder 24VDC. Die Verwendung des PR-1000 Spannungsreglers ist für eine optimale Leistung und Wärmereduzierung empfohlen. Achten Sie beim Anschluss darauf, das Schloss nicht an den Kabeln aufzuhängen.
Fehlerbehebung
- Riegel fährt nicht aus: Prüfen Sie die Spannung und die Ausrichtung des Schließblechs.
- Riegel fährt aus, rattert aber: Die Spannung ist zu niedrig.
- Riegel zieht nicht ein: Das Schließblech ist falsch ausgerichtet.
Technische Daten
- Spannung: 12VDC (0.9A) oder 24VDC (0.45A), Dauerbetrieb.
- Riegel: 5/8 Zoll Durchmesser, massiver Edelstahl.
- Riegelhub: 3/4 Zoll.
- PR-1000 Modul: Erforderlich bei Montage im Rahmen.
Praktische Hilfe
Typische Probleme
Riegel fährt nicht aus
Überprüfen Sie die Spannungsversorgung und die Ausrichtung des Schließblechs.
Riegel fährt aus, rattert aber
Die anliegende Spannung ist zu niedrig.
Riegel zieht nicht ein
Das Schließblech ist falsch ausgerichtet.
Vor der Verwendung
- Stellen Sie sicher, dass die Spannungsversorgung (12VDC oder 24VDC) korrekt ist.
- Prüfen Sie, ob im Türrahmen ausreichend Platz für das Einsteckschloss vorhanden ist.
- Installieren Sie den PR-1000 Spannungsregler, um Überhitzung zu vermeiden.
- Überprüfen Sie die Ausrichtung des Schließblechs vor der endgültigen Befestigung.
- Stellen Sie den ARS-Schalter bei Bedarf für den Türspalt ein.
Technische Daten in der Praxis
- 12VDC @ 0.9A / 24VDC @ 0.45A
- Stromaufnahme bei Dauerbetrieb für die jeweilige Spannung.
- Riegelhub (Bolt Throw)
- Die Strecke, die der Riegel ausfährt (3/4 Zoll).
Abbildungen und Diagramme

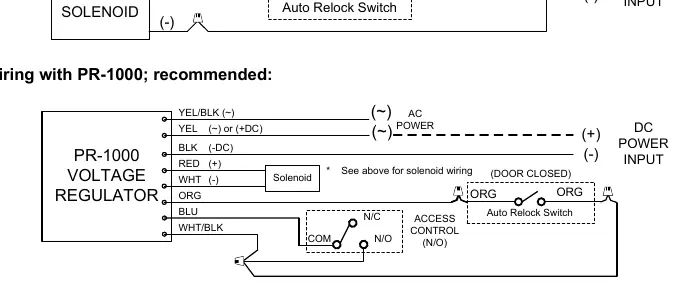

- Die Anleitung enthält Schaltpläne für den Betrieb mit und ohne PR-1000 Spannungsregler.
- Es gibt spezifische Diagramme für die ARS-Einstellung bei breiten Türspalten.

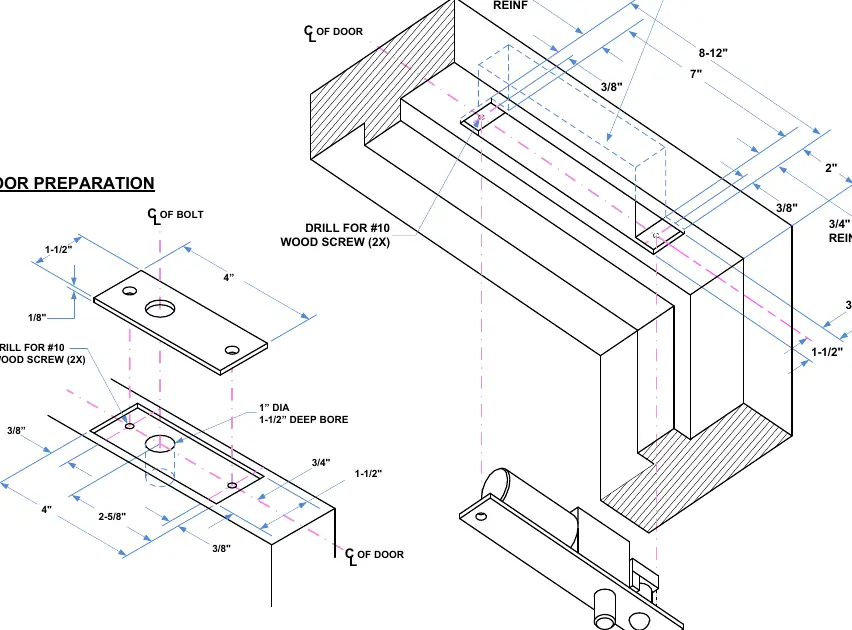

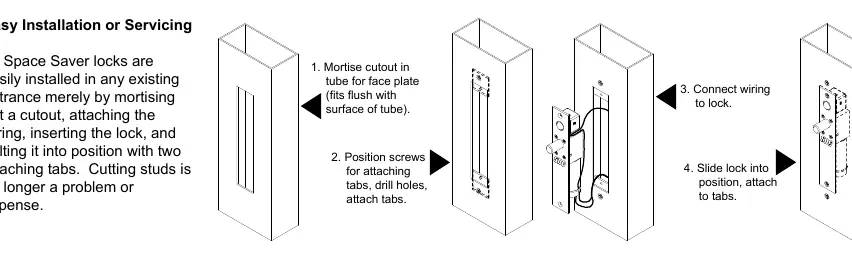

- Die Montagezeichnungen zeigen die Schritte vom Fräsen bis zum Einsetzen des Schlosses.
Modellkompatibilität
- Das PR-1000 Modul ist bei Montage im Rahmen erforderlich.
- Geeignet für Holztüren und Rahmenanwendungen.
- Nicht am Kabel hängend installieren, um Schäden zu vermeiden.
