Installationsanleitung für SDC 1291AHDMR Einsteck-Riegelschloss
Detaillierte Installationsanleitung für das SDC 1291AHDMR Einsteck-Riegelschloss. Erfahren Sie alles über die Montage, Verkabelung (12V/24V), Konfiguration der Sensoren und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das SDC 1291AHDMR Einsteck-Riegelschloss. Das Schloss ist für den Einsatz in Aluminiumrahmen oder hohlen Metallrahmen konzipiert und erfordert einen Standard-Zylinder mit geradem Nocken (ILCO 863G oder gleichwertig). Bitte beachten Sie, dass die Abmessungen ohne Vorankündigung geändert werden können und die Zeichnungen nicht maßstabsgetreu sind.
Montage und Vorbereitung
Die Installation erfordert eine präzise Vorbereitung von Tür und Rahmen. Achten Sie auf die korrekte Ausrichtung der Bohrungen für den Riegel und das Schließblech.
- Rahmenvorbereitung: Stellen Sie sicher, dass der Rahmen gemäß den angegebenen Maßen (1-1/2" x 11-5/8") vorbereitet ist.
- Türvorbereitung: Die Tür muss für das Schließblech und den Riegelmechanismus vorbereitet werden.
- Zylindermontage: Nach der Installation des Zylinders muss dieser mit der Zylinder-Feststellschraube (Cylinder Locking Set screw) im Führungsschlitz gesichert werden.

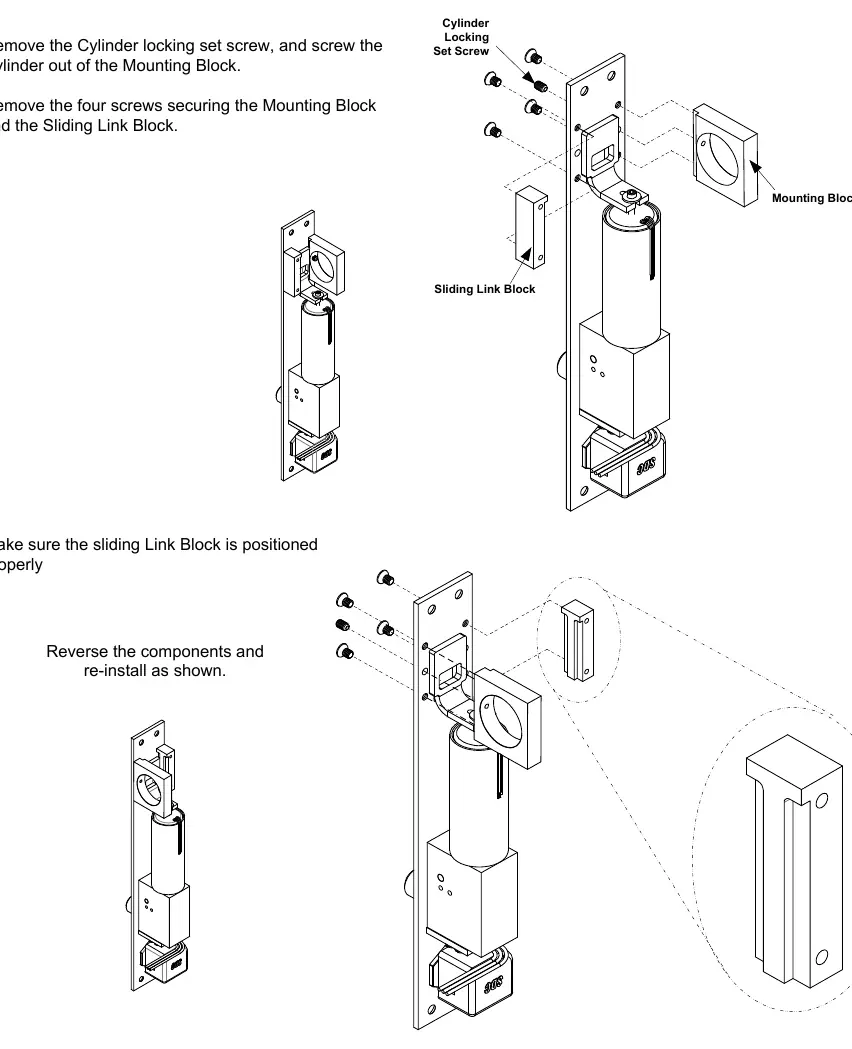

Umkehrung des Montageblocks
Falls erforderlich, kann der Montageblock umgekehrt werden:
- Entfernen Sie die Zylinder-Feststellschraube und schrauben Sie den Zylinder aus dem Montageblock.
- Lösen Sie die vier Schrauben, die den Montageblock und den Sliding Link Block sichern.
- Positionieren Sie den Sliding Link Block korrekt und montieren Sie die Komponenten in der umgekehrten Reihenfolge wieder.
Verkabelung und elektrische Daten
Das Schloss unterstützt sowohl 12VDC als auch 24VDC. Verwenden Sie den mitgelieferten Pigtail-Stecker für den Anschluss.
- 12VDC Konfiguration: 0,9 Ampere (max) Dauerbetrieb.
- 24VDC Konfiguration: 0,45 Ampere (max) Dauerbetrieb.
- Sensoren: Optional sind ein Bolzenpositionssensor (BPS-Magnetisch) und ein Türpositionsschalter (DPS-Mechanisch) erhältlich.
Bei Fragen oder Anmerkungen wenden Sie sich bitte an den technischen Support unter [email protected] oder besuchen Sie die Website www.sdcsecurity.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Schloss lässt sich nicht korrekt verriegeln
Überprüfen Sie die Ausrichtung des Sliding Link Blocks und stellen Sie sicher, dass der Zylinder korrekt mit der Feststellschraube gesichert ist.
Falsche Spannungsversorgung
Stellen Sie sicher, dass die Verkabelung exakt dem Schaltplan für 12VDC oder 24VDC entspricht, um Schäden am Solenoid zu vermeiden.
Vor der Verwendung
- Prüfen Sie, ob der Rahmen und die Tür gemäß den technischen Zeichnungen vorbereitet sind.
- Stellen Sie sicher, dass ein passender 1-1/8 Zoll Zylinder mit geradem Nocken (ILCO 863G) vorhanden ist.
- Wählen Sie die korrekte Spannungskonfiguration (12V oder 24V) basierend auf Ihrem Netzteil.
- Überprüfen Sie, ob alle Schrauben nach der Montage fest angezogen sind.
Abbildungen und Diagramme

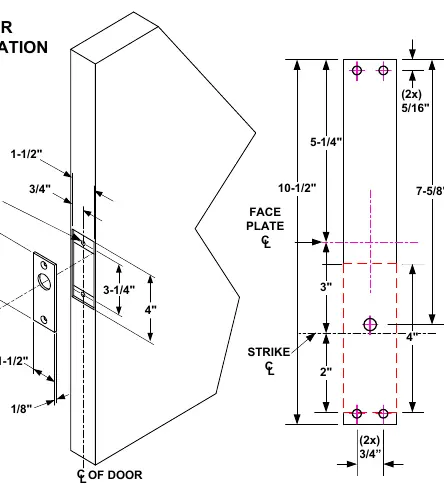

- Die Zeichnungen zeigen die präzisen Ausschnittmaße für Aluminium- und Metallrahmen.
- Der Schaltplan verdeutlicht die korrekte Belegung der Kabel für 12V und 24V Konfigurationen.
Modellkompatibilität
- Erfordert einen Standard-Zylinder mit geradem Nocken (ILCO 863G oder gleichwertig).
- Geeignet für Fail-Secure Anwendungen.
