Installationsanleitung für SDC 1291AHDDMR1 Einsteck-Riegelverschluss
Installationsanleitung für den SDC 1291AHDDMR1 Einsteck-Riegelverschluss. Enthält detaillierte Anweisungen zur Tür- und Rahmenvorbereitung, Zylinderinstallation, Verkabelung für 12V/24V-Systeme sowie technische Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für den SDC 1291AHDDMR1 Einsteck-Riegelverschluss mit mechanischer Entriegelung (Fail-Secure). Es ist für die Vorbereitung von Türen und Rahmen sowie für die elektrische Verkabelung und Konfiguration der Sensoren ausgelegt. Bitte beachten Sie, dass die Maße nicht maßstabsgetreu sind und sich ohne Vorankündigung ändern können.

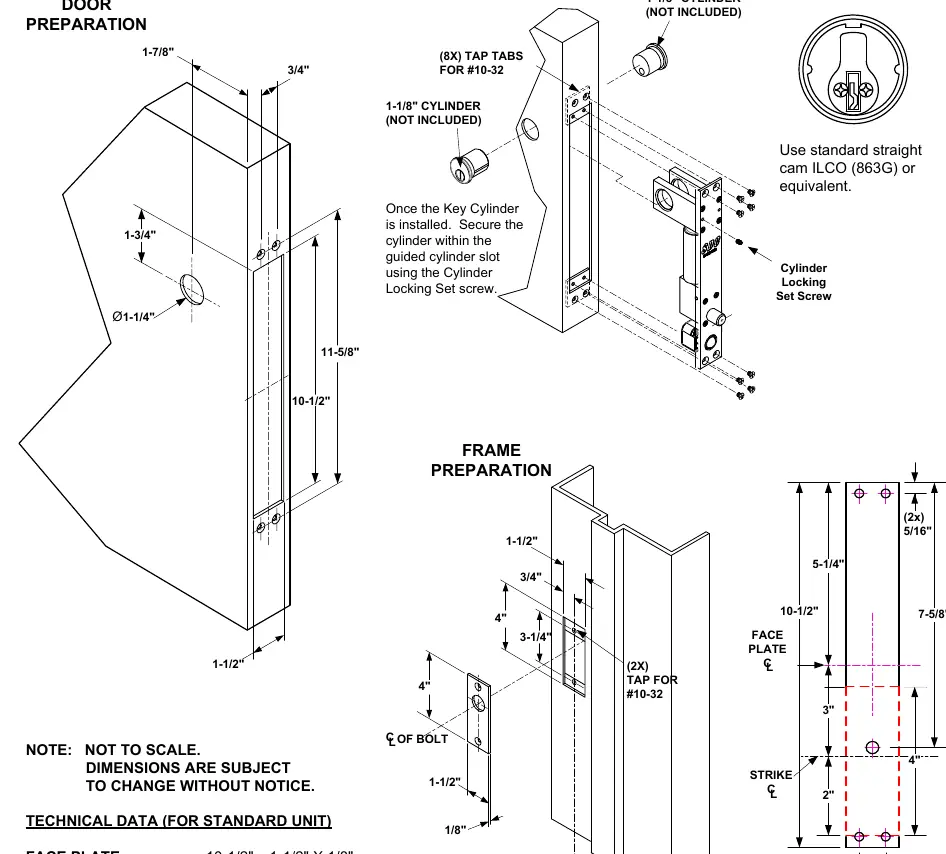

Tür- und Rahmenvorbereitung
Die Installation erfordert präzise Ausschnitte in Tür und Rahmen. Die Vorbereitung umfasst:
- Türvorbereitung: Ein Ausschnitt von 1-7/8 Zoll Backset ist erforderlich. Die Bohrungen für den Riegel und die Zylinderaufnahme müssen gemäß den technischen Zeichnungen präzise ausgeführt werden.
- Rahmenvorbereitung: Der Rahmen muss für das Schließblech (Strike) vorbereitet werden. Es sind Gewindebohrungen (#10-32) für die Befestigung vorzusehen.
- Zylinderinstallation: Das Modell ist für eine doppelte Zylindervorbereitung ausgelegt. Verwenden Sie einen Standard-Geradzylinder (ILCO 863G oder äquivalent). Nach der Installation des Zylinders muss dieser mit der Zylinder-Feststellschraube gesichert werden.
Verkabelung und elektrische Daten
Das Gerät unterstützt sowohl 12VDC als auch 24VDC. Die Konfiguration erfolgt über den mitgelieferten Pigtail-Stecker.
- 12VDC Konfiguration: 0,9 Ampere (max) Dauerbetrieb.
- 24VDC Konfiguration: 0,45 Ampere (max) Dauerbetrieb.
- Verkabelung: Verbinden Sie die Stromversorgung gemäß dem Schaltplan für die gewählte Spannung. Nicht verwendete Adern sind zu isolieren.
- Sensoren: Optional können ein Riegelpositionssensor (BPS-Magnetisch) und ein Türpositionsschalter (DPS-Mechanisch) angeschlossen werden.
Technische Daten
- Frontplatte: 10-1/2 Zoll x 1-1/2 Zoll x 1/8 Zoll
- Schließblech: 4 Zoll x 1-1/2 Zoll x 1/8 Zoll
- Riegel: 5/8 Zoll Durchmesser, Edelstahl
- Riegelhub: 3/4 Zoll
- Backset: 1-7/8 Zoll
Praktische Hilfe
Typische Probleme
Falsche Spannungsauswahl
Stellen Sie sicher, dass die Verkabelung exakt dem Schaltplan für die verwendete Spannung (12VDC oder 24VDC) entspricht, um Schäden am Solenoid zu vermeiden.
Zylinder lässt sich nicht sichern
Stellen Sie sicher, dass der Zylinder vollständig im Führungsschlitz sitzt und die Zylinder-Feststellschraube festgezogen wurde.
Vor der Verwendung
- Überprüfen Sie, ob das Backset der Tür 1-7/8 Zoll beträgt.
- Stellen Sie sicher, dass ein kompatibler Standard-Geradzylinder (ILCO 863G oder äquivalent) vorhanden ist.
- Prüfen Sie die verfügbare Stromversorgung (12VDC oder 24VDC).
- Stellen Sie sicher, dass alle notwendigen Gewindebohrungen (#10-32) im Rahmen vorhanden sind.
Technische Daten in der Praxis
- Riegelhub (Bolt Throw)
- Die Strecke, die der Riegel ausfährt, beträgt 3/4 Zoll.
- Dauerbetrieb (Continuous Duty)
- Das Solenoid ist für den dauerhaften Betrieb unter den angegebenen Stromstärken ausgelegt.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die korrekte Belegung des Pigtail-Steckers für 12VDC und 24VDC.
- Die DPS/BPS-Konfiguration zeigt die Farbcodierung der Kabel für die Rückmeldung des Riegel- und Türzustands.
Modellkompatibilität
- Erfordert Zylinder (nicht im Lieferumfang enthalten).
- Kompatibel mit Standard-Geradzylindern (ILCO 863G oder äquivalent).
