Installationsanleitung für SDC 1291AH Fail-Secure Einsteck-Bolzenschloss

Detaillierte Installationsanleitung für das SDC 1291AH Fail-Secure Einsteck-Bolzenschloss. Diese Anleitung enthält Anweisungen zur horizontalen und vertikalen Montage, zur Verkabelung mit dem PR-1000 Spannungsregler, zur Einstellung des...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für das SDC 1291AH Fail-Secure Einsteck-Bolzenschloss. Es deckt sowohl die horizontale Überkopf-Installation als auch die vertikale Installation am Seitenpfosten ab. Das Schloss wird mit einem PR-1000 Spannungsregler geliefert, dessen Verwendung zur Reduzierung der Wärmeentwicklung und zur Verlängerung der Lebensdauer des Solenoids empfohlen wird.

Installation

Die Installation erfordert das Einlassen (Mortising) einer Aussparung in den Türrahmen oder das Türblatt.

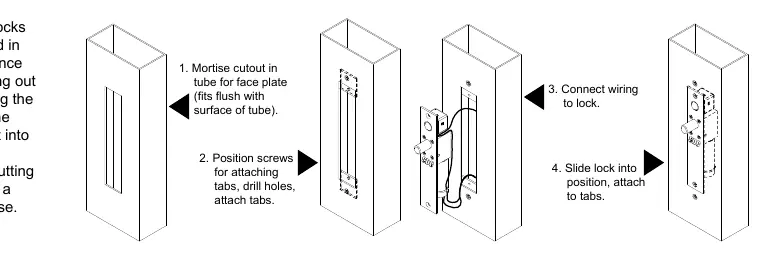

Installationsschritte
Installationsschritte

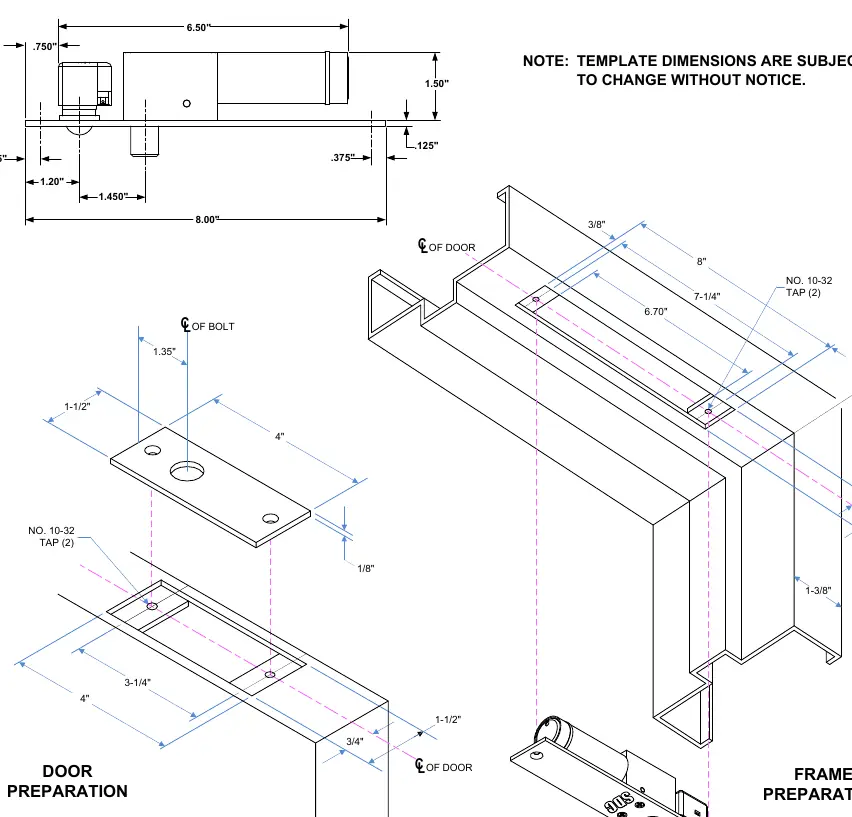

Installationsmaße und Vorbereitung
Installationsmaße und Vorbereitung
  • Horizontale Überkopf-Installation: Markieren Sie die Position für das Schließblech am oberen Türrahmen. Richten Sie die Aussparung für das Schloss entsprechend aus.
  • Vertikale Seitenpfosten-Installation: Markieren Sie die Position in der Mitte der Türhöhe. Der Bolzen muss sich bei vertikaler Montage am oberen Ende der Aussparung befinden.
  • Montage: Verwenden Sie die mitgelieferte Klebeschablone, um die Positionen für die Befestigungslaschen und Schrauben zu markieren. Bohren und senken Sie die Löcher für #10-Schrauben. Sichern Sie das Schloss mit #10-32 Maschinenschrauben.

Einstellung des automatischen Wiederverriegelungsschalters (ARS)

Der ARS ist werkseitig auf einen Abstand von 1/8 Zoll (ca. 3 mm) zwischen der Oberkante der Tür und dem Türrahmen eingestellt.

Einstellung des automatischen Wiederverriegelungsschalters (ARS)
Einstellung des automatischen Wiederverriegelungsschalters (ARS)
  • Wenn der Spalt größer ist, lösen Sie die Kontermutter.
  • Drehen Sie die Schalterbaugruppe im Uhrzeigersinn, bis die korrekte Einstellung erreicht ist.
  • Ziehen Sie die Kontermutter nach der Einstellung wieder fest.

Verkabelung und Stromversorgung

Der PR-1000 Spannungsregler ist für den Betrieb erforderlich, wenn das Schloss im Rahmen montiert ist.

Schaltplan mit PR-1000
Schaltplan mit PR-1000
  • Eingangsspannung: 12/24 VDC/AC (+/- 10%). DC-Spannung wird für eine optimale Leistung empfohlen.
  • Verkabelung: Befolgen Sie die Schaltpläne für die Konfiguration mit oder ohne PR-1000. Achten Sie darauf, das Schloss nicht an den Kabeln aufzuhängen.
  • Solenoid-Konfiguration: Stellen Sie sicher, dass die Verkabelung (Rot, Blau, Schwarz, Weiß) gemäß der gewählten Spannung (12VDC oder 24VDC) korrekt angeschlossen ist.

Fehlerbehebung

  • Bolzen zieht nicht ein: Überprüfen Sie die Spannung und die Ausrichtung des Schließblechs.
  • Bolzen fährt nicht aus: Das Schließblech ist falsch ausgerichtet.

Technische Daten

  • Face Plate: 8" x 1-1/2" x 1/8"
  • Schließblech (Strike): 4" x 1-1/2" x 1/8"
  • Bolzen: 5/8" Durchmesser, massiver Edelstahl
  • Bolzenhub (Bolt Throw): 3/4"
  • PR-1000 Modul: 3-3/4" x 1-1/4" x 1/2"

Praktische Hilfe

Typische Probleme

Bolzen zieht nicht ein

Überprüfen Sie die Spannungsversorgung und die Ausrichtung des Schließblechs.

Bolzen fährt nicht aus

Das Schließblech ist falsch ausgerichtet; korrigieren Sie die Position.

Vor der Verwendung

  • Stellen Sie sicher, dass die korrekte Spannung (12VDC oder 24VDC) anliegt.
  • Prüfen Sie den Türspalt für die ARS-Einstellung (Standard 1/8 Zoll).
  • Installieren Sie den PR-1000 Spannungsregler zur Wärmereduzierung.
  • Stellen Sie sicher, dass das Schloss nicht an den Kabeln aufgehängt wird.
  • Überprüfen Sie die Ausrichtung des Schließblechs vor der endgültigen Befestigung.

Technische Daten in der Praxis

Bolzenhub (Bolt Throw)
3/4 Zoll (ca. 19 mm) – die Strecke, die der Bolzen ausfährt.
Solenoid-Betrieb
Dauerbetrieb (Continuous Duty) – für den dauerhaften Einsatz ausgelegt.
PR-1000 Eingangsspannung
12/24 VDC/AC – unterstützt beide Spannungsbereiche.

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die korrekte Verdrahtung für 12VDC und 24VDC Konfigurationen.
  • Die Installationsskizzen verdeutlichen das Einlassen des Schlosses und die Positionierung der Befestigungslaschen.

Modellkompatibilität

  • Das PR-1000 Modul ist bei Montage im Rahmen erforderlich.
  • Fail-Secure Betrieb: Das Schloss bleibt bei Stromausfall verriegelt.
