Montageanleitung für Screwfix 105mm Betätigungsplatte
Erfahren Sie, wie Sie die Screwfix 105mm Betätigungsplatte korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Vorbereitung des Ausschnitts, Montage der Halterung und Befestigung der Platte.
Inhaltsverzeichnis
Wichtige Informationen zur Montage
Diese Anleitung beschreibt die Installation der Screwfix 105mm Betätigungsplatte für Unterputzspülkästen. Bitte beachten Sie, dass für die Installation mit einem Vorwandelement oder einem anderen Unterputzspülkasten die spezifischen Anweisungen des jeweiligen Produkts zu beachten sind.
Vorbereitung und Ausschnitt
Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass der Bereich für den Ausschnitt frei von Hindernissen ist. Der benötigte Ausschnitt für die Betätigungsplatte beträgt 172 mm x 105 mm.

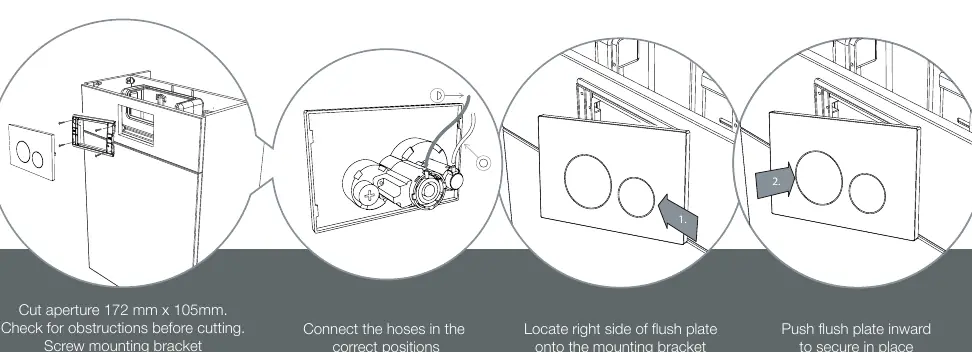

Installationsschritte
- Ausschnitt vorbereiten: Schneiden Sie die Öffnung mit den Maßen 172 mm x 105 mm in die Wand.
- Halterung montieren: Schrauben Sie die Montagehalterung fest an die Einheit.
- Schläuche anschließen: Verbinden Sie die Schläuche in den korrekten Positionen.
- Platte anbringen: Setzen Sie die rechte Seite der Betätigungsplatte auf die Montagehalterung und schieben Sie diese nach links.
- Sichern: Drücken Sie die Betätigungsplatte nach innen, um sie in ihrer Position zu sichern.
Praktische Hilfe
Vor der Verwendung
- Prüfen Sie den Bereich vor dem Schneiden auf Hindernisse
- Ausschnittmaß von 172 mm x 105 mm einhalten
- Montagehalterung fest verschrauben
- Korrekte Positionierung der Schläuche sicherstellen
Technische Daten in der Praxis
- Ausschnittmaß
- 172 mm x 105 mm für die korrekte Passform der Platte
