Installationsanleitung für Schneider 140CRA93100 RIO Drop Adaptor Modul
Detaillierte Installationsanleitung für das Schneider 140CRA93100 RIO Drop Adaptor Modul. Erfahren Sie alles über Netzwerktopologien, korrekte Verkabelung, Erdungsvorgaben, Dämpfungsberechnungen und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration des RIO-Netzwerks für das Modicon Quantum System. Das RIO-Netzwerk ist ein Single-Master-Netzwerk, bei dem der RIO-Prozessor (140CRP93x00) als Master-Knoten fungiert. Ein Netzwerk kann bis zu 31 Drops unterstützen. Die Einhaltung der definierten Topologien und Verkabelungsstandards ist zwingend erforderlich, um Fehlfunktionen zu vermeiden.
Netzwerktopologien und Verkabelung
Das RIO-Netzwerk basiert auf einer präzisen Topologie (Single-, Dual- oder redundantes Kabelsystem). Der Trunk-Kabelstrang beginnt am RIO-Prozessor.
- Trunk-Kabel: Es wird RG-11 Kabel (97-5951-000) empfohlen.
- Drop-Kabel: Es wird RG-6 Kabel (97-5750-000) empfohlen.
- Taps: Taps (MA-0185-100) werden entlang des Trunk-Kabels installiert, um Drop-Kabel anzuschließen.
- Splitter: Splitter (MA-0331-000) werden verwendet, um Abzweigungen im Trunk zu erstellen. In einem Netzwerk ist nur ein Trunk-Splitter zulässig.

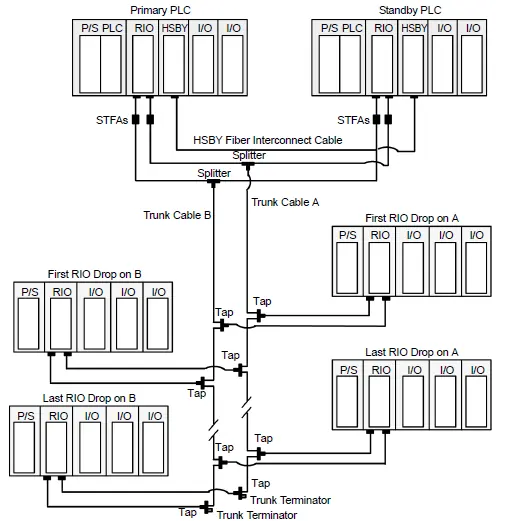

- Hot Standby (HSBY): Bei HSBY-Systemen ist ein spezifischer Splitter (MA-0186-100) erforderlich, um die beiden RIO-Köpfe zu verbinden.
Erdung und EMV
Die Erdung ist entscheidend für die Signalqualität und Sicherheit.
- Das Kabelsystem muss an nur einem Punkt innerhalb von 6 m vom RIO-Prozessor geerdet werden.
- Verwenden Sie einen Erdungsblock (60-0545-000) oder einen Tap/Splitter für die Erdung.
- Vermeiden Sie lange Drähte und Kontakte auf lackierten Oberflächen.
- Installieren Sie RIO-Kabel getrennt von Stromkabeln. Kreuzungen mit Stromkabeln sollten nur im rechten Winkel erfolgen.
- In Umgebungen mit hoher elektromagnetischer Störung wird die Verwendung von Glasfaserkabeln empfohlen.
Dämpfungsberechnung
Die Dämpfung zwischen dem RIO-Prozessor (oder dem letzten Glasfaser-Repeater) und jedem Drop-Adapter darf 35 dB bei 1,544 MHz nicht überschreiten. Die Berechnung erfolgt nach der Formel: dB-Verlust = TCA + DCA + TDA + (Anzahl der Splitter x 6) + (Anzahl der Taps x 0,8). (Hinweis: Verwenden Sie 3,5 statt 6 bei MA-0331-000 Splittern).
Inbetriebnahme
Nach der Installation ist eine Inbetriebnahme zwingend erforderlich:
- TDR-Messung: Überprüfung der Kupferverkabelung auf korrekte Installation und Qualität der Komponenten (keine Reflexionen, Dämpfung innerhalb des 35-dB-Budgets).
- Optische Verlustmessung: Bei Glasfaser-Netzwerken muss das Dämpfungsbudget (max. 11 dB) überprüft werden.
- Erdungsprüfung: Überprüfung, ob das Trunk-Kabel nur an einem Punkt geerdet ist.
Praktische Hilfe
Typische Probleme
Signalreflexionen
Stellen Sie sicher, dass Drop-Kabel mindestens 2,5 m lang sind und Taps nicht zu nah beieinander installiert werden.
Kommunikationsfehler
Trennen oder verbinden Sie niemals Drop-Kabel bei aktivem Netzwerk.
Übermäßige Dämpfung
Berechnen Sie das Dämpfungsbudget vor der Installation. Es darf 35 dB bei 1,544 MHz nicht überschreiten.
Elektrische Störungen
Verlegen Sie RIO-Kabel nicht in denselben Kabeltrassen wie Stromkabel und halten Sie einen Abstand von 0,3 bis 0,35 m/kV ein.
Vor der Verwendung
- Stellen Sie sicher, dass das Netzwerk nur einen Master-Knoten (RIO-Prozessor) hat.
- Verwenden Sie RG-11 für Trunk-Kabel und RG-6 für Drop-Kabel.
- Schließen Sie alle ungenutzten Ports mit 75-Ohm-Terminatoren ab.
- Prüfen Sie, ob das System an nur einem Punkt innerhalb von 6 m vom RIO-Prozessor geerdet ist.
- Stellen Sie sicher, dass bei HSBY-Systemen der korrekte Splitter (MA-0186-100) verwendet wird.
Abbildungen und Diagramme
- Netzwerktopologien zeigen die korrekte Anordnung von Trunk-Kabeln, Taps und Splittern.

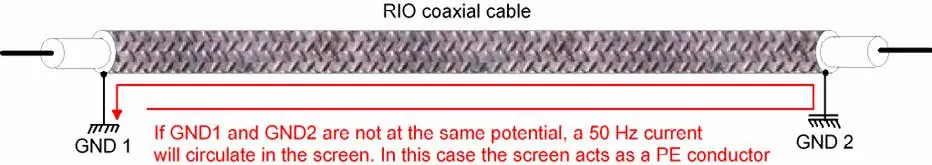

- Erdungsschema verdeutlicht die Notwendigkeit einer einheitlichen Erdung zur Vermeidung von Ausgleichsströmen.

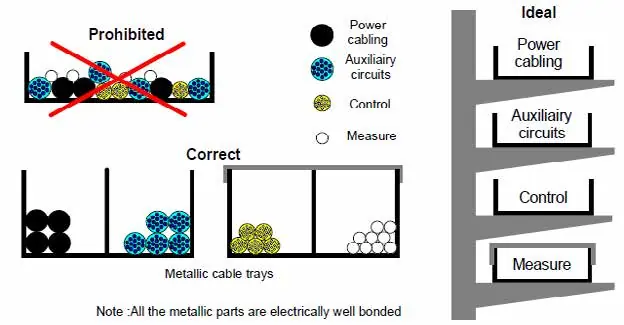

- Kabeltrassen-Diagramm zeigt die korrekte Trennung von Steuer- und Stromkabeln.
Modellkompatibilität
- Kompatibel mit 140CRP93x00 RIO-Prozessoren.
- Unterstützt Hot Standby (HSBY) mit spezifischem Splitter MA-0186-100.
- Glasfaser-Repeater 490NRP95400 können zur Erweiterung oder EMV-Verbesserung integriert werden.
