Installationsanleitung für Scanstrut NEST 3 COIL 15W Wireless Charger SC-CW-6GT

Installationsanleitung für das Scanstrut NEST 3 COIL 15W Ladegerät (Modell SC-CW-6GT). Diese Anleitung enthält Details zur Montage, Verkabelung, Bohrtabellen für verschiedene Materialien sowie Erklärungen zu den LED-Statusanzeigen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Scanstrut SC-CW-6GT ist ein wasserdichtes (IPX6) kabelloses 15W-Ladegerät für den Einbau. Die Installation erfordert das Bohren von Löchern gemäß der 1:1-Vorlage, das Abdichten mit Silikon und den Anschluss an eine 12V/24V-Stromquelle. S. 1

Wichtigste Schritte

Installation des Geräts S. 1

Probleme und Lösungen

Rote LED blinkt

Entfernen Sie metallische Fremdkörper oder warten Sie, bis das Gerät abgekühlt ist.

S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
IP Waterproof Rating	IPX6	Front and back	S. 1
Input voltage	10-30V DC	12/24V System	S. 1
Output power max	15W	9V 1.25A	S. 1

Wo es im PDF steht

Installationsanleitung S. 1

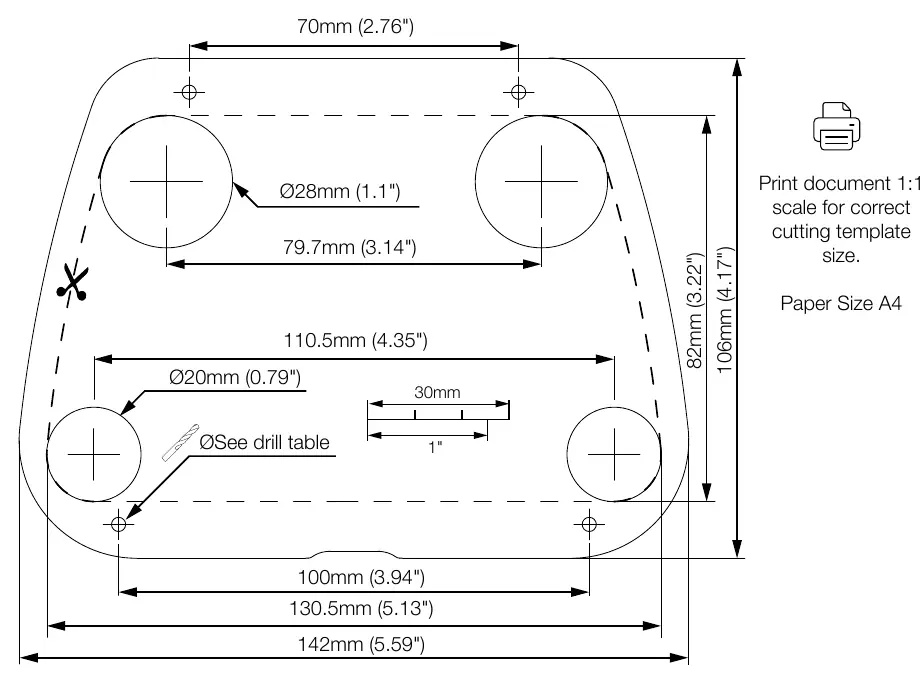

Bohrschablone und LED-Anzeigen S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

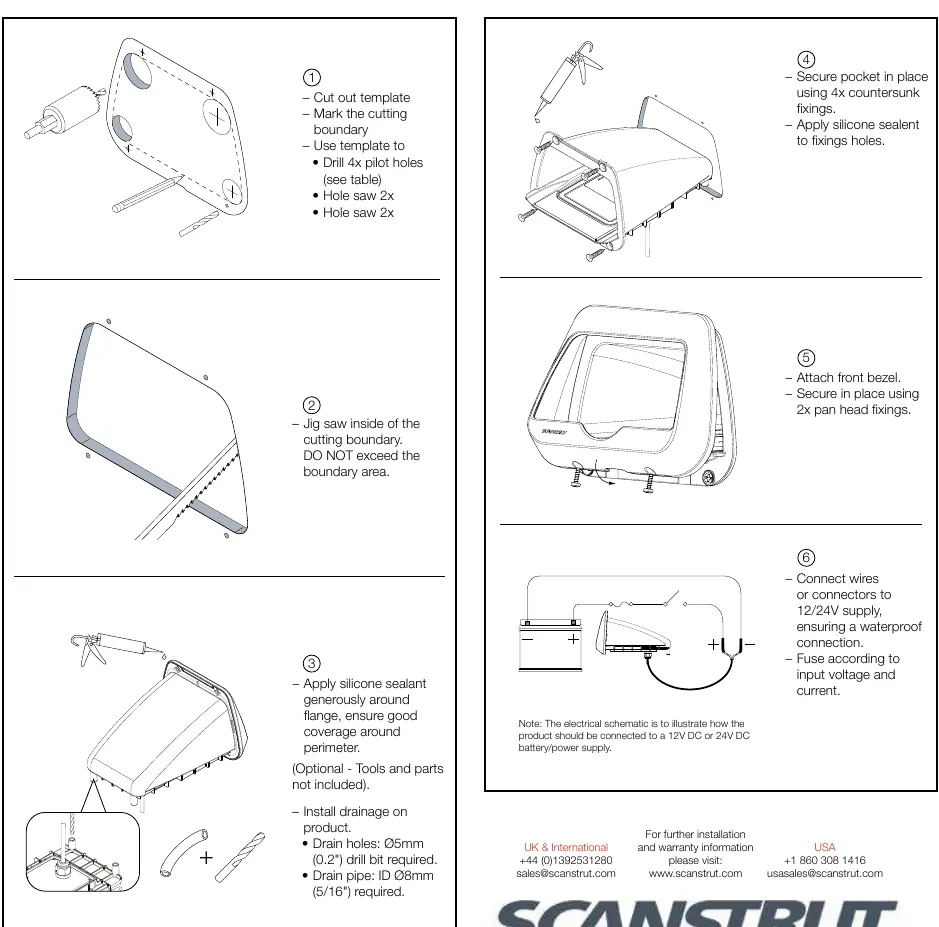

Schritt-für-Schritt-Installationsanleitung

Seite 1

Seite 2

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Installation des Scanstrut NEST 3 COIL 15W Wireless Chargers (SC-CW-6GT). Vor Beginn der Arbeiten muss zwingend die separate Sicherheitsbroschüre gelesen werden. Das Gerät ist für den Einbau in verschiedene Oberflächen konzipiert und erfordert eine wasserdichte Montage.

Vorbereitung und Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt:

Stichsäge
Pozi-Schraubendreher
Dichtmittel
Bohrer (Größe abhängig vom Material, siehe Bohrtabelle)
Lochsäge (Ø20mm und Ø28mm)
Optional: Drainageschlauch (Ø8mm)

Installationsschritte

Vorlage: Drucken Sie die Vorlage im Maßstab 1:1 aus, um die korrekte Größe für den Ausschnitt zu gewährleisten.
Markieren: Schneiden Sie die Vorlage aus und markieren Sie die Schnittgrenzen auf der Montagefläche.
Bohren: Bohren Sie die Pilotlöcher gemäß der Bohrtabelle für Ihr Material (Weichmaterial, Hartholz/Acryl oder Metall).
Ausschnitt: Sägen Sie den Ausschnitt innerhalb der markierten Grenzen aus. Achten Sie darauf, die Grenzen nicht zu überschreiten.
Montage: Setzen Sie die Tasche ein und sichern Sie diese mit den vier Senkkopfschrauben. Verwenden Sie Dichtmittel an den Schraublöchern.
Abdichtung: Tragen Sie großzügig Dichtmittel um den Flansch auf, um eine wasserdichte Abdichtung zu gewährleisten.
Blende: Bringen Sie die Frontblende an und sichern Sie diese mit den zwei Pan-Head-Schrauben.

Elektrischer Anschluss

Schließen Sie die Kabel an eine 12V- oder 24V-Stromversorgung an. Stellen Sie sicher, dass die Verbindung wasserdicht ist. Eine Sicherung muss entsprechend der Eingangsspannung und Stromstärke installiert werden.

LED-Statusanzeigen

Weißes LED-Licht (konstant): Gerät lädt.
Rotes LED-Licht (konstant): Standby (Strom eingeschaltet).
Rotes LED-Licht (blinkend): Fremdkörpererkennung (nicht Qi-kompatibles Metallobjekt auf dem Gerät) oder thermische Abschaltung (Temperatur zu hoch/niedrig).

Praktische Hilfe

Typische Probleme

Rote LED blinkt

Entfernen Sie metallische Fremdkörper vom Ladegerät oder warten Sie, bis das Gerät auf Betriebstemperatur abgekühlt ist.

Vor der Verwendung

Drucken Sie die Vorlage im Maßstab 1:1 aus
Wählen Sie den passenden Bohrer basierend auf dem Material (Holz, Metall, Acryl)
Stellen Sie sicher, dass eine Sicherung gemäß Eingangsspannung vorhanden ist
Verwenden Sie Dichtmittel für eine wasserdichte Installation
Prüfen Sie die Kompatibilität der Stromversorgung (12V/24V DC)

Abbildungen und Diagramme

Die Bohrtabelle auf Seite 2 gibt die spezifischen Bohrergrößen und Schraubentypen für Weichmaterialien, Harthölzer/Acryl und Metall an.

Modellkompatibilität

Das Gerät ist nur für Qi-kompatible Geräte geeignet.
Metallische Fremdkörper auf der Ladefläche lösen die Fremdkörpererkennung aus.
