Bedienungsanleitung für das kabellose Ladegerät Scanstrut ROKK Wireless - Edge 10W

Erfahren Sie, wie Sie das Scanstrut ROKK Wireless - Edge 10W Ladegerät sicher installieren und verwenden. Diese Anleitung enthält Details zur Montage, Verkabelung, LED-Statusanzeigen und Sicherheitshinweisen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Installationsschritte 1 bis 6 Seite 1 Bohrschablone und Werkzeuganforderungen Seite 1 Smart LED-Statusanzeigen Seite 2 Korrekte Platzierung des Geräts Seite 2

Wichtige Informationen aus der Anleitung

Das ROKK Wireless - Edge 10W ist ein induktives Ladegerät für Qi-kompatible Geräte, das für den Einsatz in 12V- oder 24V-Systemen konzipiert ist. Die Installation erfordert das Bohren von Löchern in die Montagefläche. Das Gerät ist nach IPX6 wasserdicht, sofern es korrekt auf einer flachen, nicht porösen Oberfläche installiert wurde.

Lieferumfang und Werkzeuge

Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind:

Bohrschablone und Werkzeuganforderungen

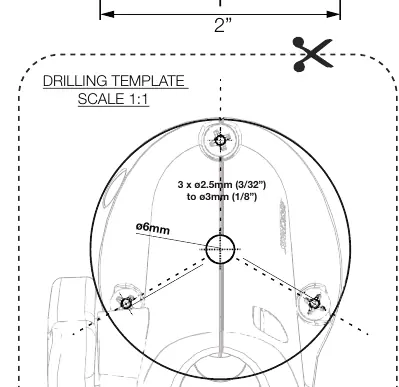

Bohrschablone und Werkzeuganforderungen
  • ROKK Wireless Edge Ladegerät
  • 3x Senkkopfschrauben (No 6 x 1 1/4" / 32mm)

Benötigte Werkzeuge:

  • Pozi-Schraubendreher
  • Bohrer (6mm für das Hauptloch)
  • Bohrer für Pilotlöcher (2,5mm für weiche Materialien wie Sperrholz, 3mm für harte Materialien wie Glasfaser/Acryl)

Installation

Installationsschritte 1 bis 6

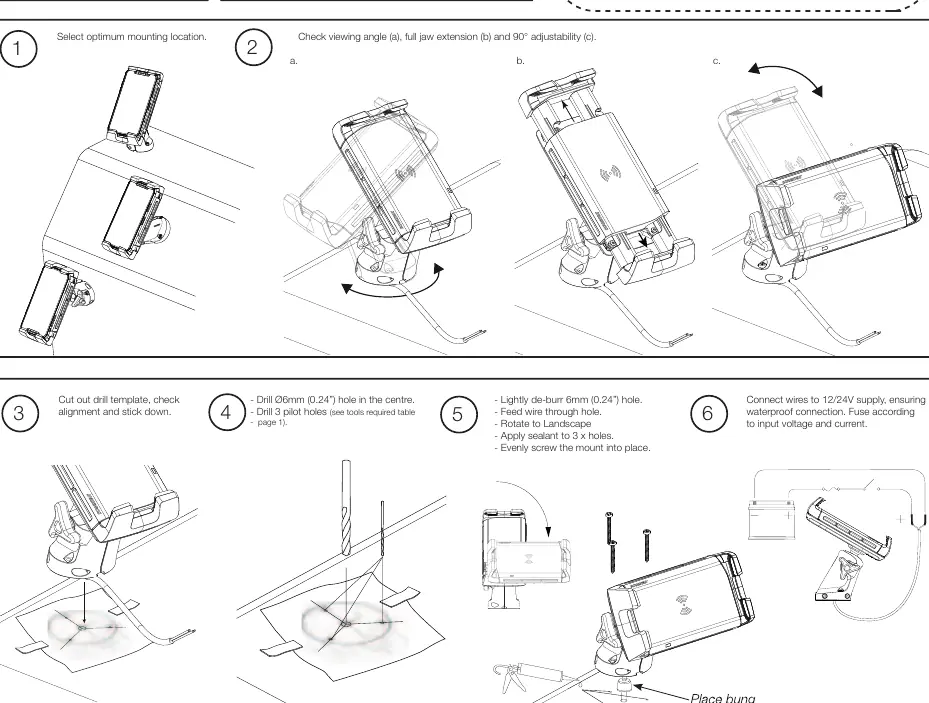

Installationsschritte 1 bis 6
  1. Montageort wählen: Prüfen Sie den Betrachtungswinkel, die Backenverlängerung und die 90°-Verstellbarkeit.
  2. Bohrschablone: Schneiden Sie die Schablone aus, prüfen Sie die Ausrichtung und kleben Sie diese auf.
  3. Bohren: Bohren Sie ein 6mm-Loch in die Mitte und drei Pilotlöcher gemäß der Tabelle für das verwendete Material.
  4. Vorbereitung: Entgraten Sie das 6mm-Loch leicht.
  5. Montage: Führen Sie das Kabel durch das Loch, tragen Sie Dichtmittel auf die drei Löcher auf und schrauben Sie die Halterung gleichmäßig fest.
  6. Verkabelung: Schließen Sie die Kabel an eine 12V- oder 24V-Stromquelle an. Achten Sie auf eine wasserdichte Verbindung und verwenden Sie eine geeignete Sicherung.

Bedienung und LED-Statusanzeigen

Platzieren Sie Ihr Gerät mittig in den Haltebacken des ROKK Wireless Edge.

Smart LED-Statusanzeigen
Smart LED-Statusanzeigen
Korrekte Platzierung des Geräts

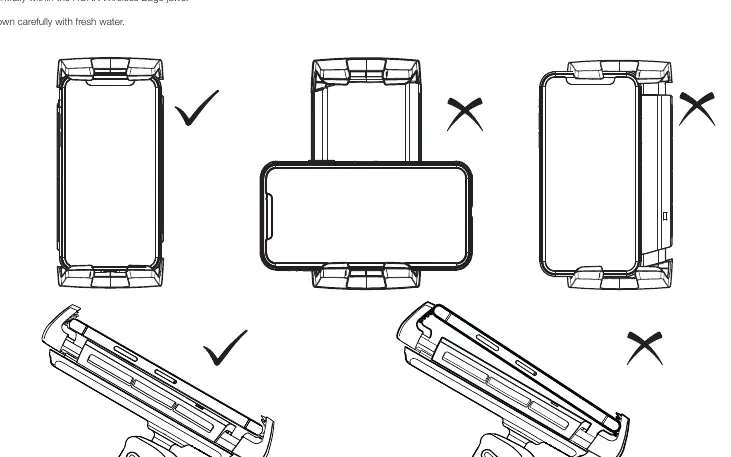

Korrekte Platzierung des Geräts
  • Dauerhaft rot: Gerät hat Strom und ist bereit zum Laden.
  • Dauerhaft grün: Gerät lädt.
  • Blinkend rot: Fremdkörper erkannt (nicht Qi-kompatibel) oder thermische Abschaltung (Temperatur zu hoch/niedrig).
  • Blinkend grün/rot: Eingangsspannung zu niedrig.

Sicherheitshinweise

  • Das Produkt darf nicht in explosionsgefährdeten Umgebungen (z. B. Motorraum) installiert werden.
  • Stellen Sie sicher, dass der Bereich hinter der Montagefläche frei von Kabeln, Kraftstoffleitungen oder anderen Gefahrenquellen ist.
  • Bei Außenmontage muss das Gerät sicher oberhalb der Wasserlinie montiert werden.
  • Verwenden Sie keine metallischen Handyhüllen. Nicht-metallische Hüllen bis zu 3mm Dicke beeinträchtigen die Ladefunktion in der Regel nicht.
  • Das Gerät enthält keine vom Benutzer zu wartenden Komponenten.

Praktische Hilfe

Typische Probleme

LED blinkt rot

Entfernen Sie metallische Fremdkörper vom Ladegerät oder warten Sie, bis das Gerät wieder die Betriebstemperatur erreicht hat.

LED blinkt grün/rot

Die Eingangsspannung ist zu niedrig. Prüfen Sie die Stromversorgung.

Gerät lädt nicht

Prüfen Sie, ob das Gerät Qi-kompatibel ist und ob die Handyhülle metallisch ist oder dicker als 3mm.

Vor der Verwendung

  • Sicherstellen, dass die Stromversorgung 12V oder 24V DC beträgt.
  • Sicherung zwischen Batterie und Gerät installieren.
  • Montageort auf Hindernisse hinter der Oberfläche prüfen.
  • Prüfen, ob die Oberfläche flach und nicht porös ist.
  • Kabel auf korrekte Polarität prüfen, bevor der Strom eingeschaltet wird.

Technische Daten in der Praxis

Eingangsspannung
10-30V DC (geeignet für 12V/24V Bordnetze).
Wasserdichtigkeit
IPX6 (vorne und hinten), nur bei korrekter Installation auf flacher Oberfläche.
Ausgangsleistung
10W (9.1V, 1.1A).

Abbildungen und Diagramme

  • Schritt 1-2: Auswahl des Montageorts und Prüfung der Einstellmöglichkeiten.
  • Schritt 3-5: Bohren der Löcher und Befestigung der Halterung.
  • Schritt 6: Elektrischer Anschluss an die Stromquelle.

Modellkompatibilität

  • Nur für Qi-kompatible Geräte.
  • Lädt durch nicht-metallische Hüllen bis zu 3mm Dicke.
  • Nicht für den Einsatz in explosionsgefährdeten Atmosphären geeignet.
