Bedienungsanleitung für Valore Multi-function 15W Wireless Charger AC101

Erfahren Sie, wie Sie das Valore Multi-function 15W Wireless Charger AC101 verwenden. Diese Anleitung enthält Informationen zur Einrichtung, zum kabellosen Laden, zur Nutzung des Weckers und zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Valore AC101 ist ein kabelloses 15W-Ladegerät mit Weckfunktion und USB-Ladeanschluss. Es unterstützt Qi-fähige Geräte und bietet einen klappbaren Ständer. S. 1

Wichtigste Schritte

  • Wecker einstellen S. 3
  • Gerät anschließen S. 2

Erste Inbetriebnahme

  • Verbinden Sie das Ladekabel mit dem Netzteil. Das Gerät wechselt in den Standby-Modus. S. 2

Probleme und Lösungen

Beschädigung oder Fehlfunktion

Bei Verformungen, Geruch oder Hitzeentwicklung sofort Nutzung einstellen und Support kontaktieren.

S. 4

Technische Daten

Parameter Wert Hinweis Seiten
Wireless Output 15W / 5W Ladeleistung S. 1

Wo es im PDF steht

  • Spezifikationen und Übersicht S. 1
  • Inbetriebnahme und Laden S. 2
  • Wecker und Ständer S. 3
  • Support und Sicherheit S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Diagramm der Produktkomponenten Seite 1 Nutzung des klappbaren Ständers Seite 3

Wichtige Informationen aus der Anleitung

Das Valore Multi-function 15W Wireless Charger (AC101) ist ein kabelloses Ladegerät mit integrierter Weckfunktion und einem zusätzlichen USB-Ladeanschluss. Um die maximale Ladeleistung von 15W zu erreichen, ist die Verwendung eines PD18W-Netzteils erforderlich. Das Gerät verfügt über einen klappbaren Ständer für das Smartphone.

Produktübersicht

Das Gerät besteht aus einer kabellosen Ladefläche, einem Zeitdisplay, einer LED-Anzeige und einer Touch-Taste zum Ein- und Ausschalten des LED-Lichts. Auf der Rückseite befinden sich der USB-C-Eingang für die Stromversorgung sowie ein USB-Ausgang zum Laden weiterer Geräte.

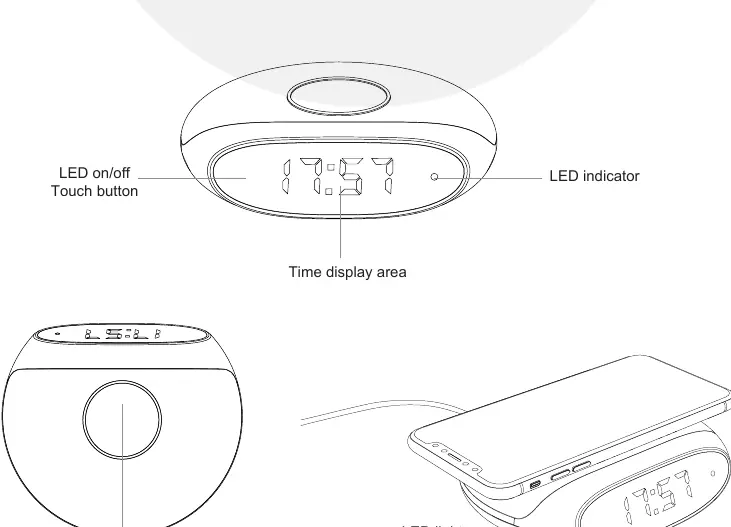

Diagramm der Produktkomponenten
Diagramm der Produktkomponenten

Inbetriebnahme

Verbinden Sie das mitgelieferte Ladekabel mit einem geeigneten Netzteil. Sobald das Gerät mit Strom versorgt wird, befindet sich das kabellose Ladegerät im Standby-Modus und die LED-Anzeige leuchtet auf. Das LED-Licht an den Seiten kann über die Touch-Taste ein- und ausgeschaltet werden.

Ladefunktionen

Legen Sie Ihr Qi-fähiges Gerät auf die kabellose Ladefläche, um den Ladevorgang zu starten. Der USB-Anschluss an der Rückseite ermöglicht das gleichzeitige Laden eines weiteren Geräts über ein USB-Kabel. Der klappbare Ständer kann in Höhe und Winkel angepasst werden, um das Gerät horizontal oder vertikal zu laden.

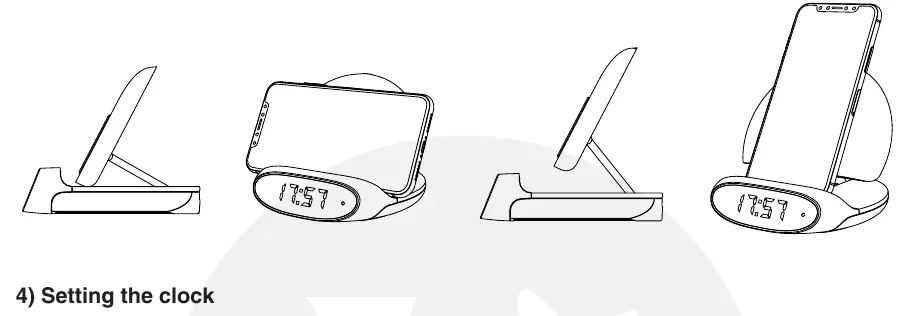

Nutzung des klappbaren Ständers
Nutzung des klappbaren Ständers

Wecker einstellen

Die Einstellung erfolgt über die Tasten "+", "-" und "M":

  • M-Taste: Einmal drücken für Weckereinstellungen, zweimal drücken für Zeiteinstellungen. Nach der Einstellung erneut drücken, um zur Zeitanzeige zurückzukehren.
  • +/- Tasten: Zum Erhöhen oder Verringern der Zeitwerte.
  • Weckalarm: Wenn der Alarm ertönt, drücken Sie eine beliebige Taste oder die Touch-Taste, um ihn zu stoppen. Der Alarm wiederholt sich alle fünf Minuten für jeweils eine Minute.

Sicherheitshinweise

  • Lagern Sie das Produkt nicht in Umgebungen mit hohen Temperaturen.
  • Halten Sie das Gerät von Feuer und extremer Hitze fern.
  • Setzen Sie das Produkt keiner Feuchtigkeit aus und tauchen Sie es nicht in Flüssigkeiten.
  • Verwenden Sie nur das mitgelieferte Ladekabel.
  • Demontieren oder modifizieren Sie das Gerät nicht.
  • Bei Anzeichen von Beschädigungen, Verformungen, ungewöhnlichen Gerüchen oder Überhitzung stellen Sie die Nutzung sofort ein und kontaktieren Sie den Support unter [email protected].

Praktische Hilfe

Typische Probleme

Gerät lädt nicht kabellos

Stellen Sie sicher, dass Ihr Gerät Qi-fähig ist und korrekt auf der Ladefläche positioniert wurde.

Wecker klingelt nicht

Überprüfen Sie die Weckereinstellungen mit der M-Taste und stellen Sie sicher, dass die Zeit korrekt konfiguriert ist.

Ladeleistung ist zu gering

Verwenden Sie einen PD18W-Adapter, um die volle 15W-Ladeleistung zu nutzen.

Vor der Verwendung

  • Verwenden Sie ein PD18W-Netzteil für die volle 15W-Ladeleistung.
  • Stellen Sie sicher, dass das Gerät Qi-fähig ist.
  • Prüfen Sie, ob das USB-C-Kabel fest angeschlossen ist.
  • Stellen Sie das Gerät auf eine ebene, trockene Oberfläche.

Technische Daten in der Praxis

Wireless Output
15W (mit PD18W-Adapter) oder 5W (Standard).
Betriebstemperatur
-20°C bis 45°C.

Abbildungen und Diagramme

  • Die Vorderseite zeigt das LED-Display, die Touch-Taste und die LED-Anzeige.
  • Die Rückseite enthält den USB-Anschluss und den USB-C-Eingang für die Stromversorgung.

Modellkompatibilität

  • Nur für Qi-fähige Geräte geeignet.
