Installationsanleitung für das kabellose Ladegerät Scanstrut ROKK Wireless Nano 10W
Erfahren Sie, wie Sie das Scanstrut ROKK Wireless Nano 10W Ladegerät korrekt installieren und anschließen. Diese Anleitung enthält Schritte zur Montage, Bohrvorlagen, Verkabelung und Nutzungshinweise für das 12/24V-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das Scanstrut ROKK Wireless Nano 10W ist ein kabelloses Ladegerät für den Einsatz in 12V- oder 24V-Bordnetzen. Die Installation sollte auf einer flachen, ebenen Oberfläche erfolgen. Es wird empfohlen, die Installation durch eine Elektrofachkraft durchführen zu lassen, um Schäden oder Verletzungen zu vermeiden.
Technische Daten
- Eingangsspannung: 10-30V DC
- Ausgangsleistung: Max. 10W (9V, 1.1A)
- Wasserdichtigkeit: IPX6 (vorne und hinten)
- Kompatibilität: Qi-zertifizierte Geräte
- Standby-Stromverbrauch: < 0.2W
Installation

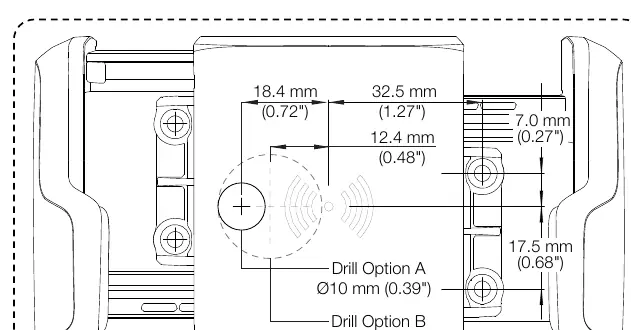

Verwenden Sie die beiliegende Montagevorrichtung (Jig), um die Position zu markieren. Stellen Sie sicher, dass genügend Freiraum zum Öffnen der Haltebacken vorhanden ist.

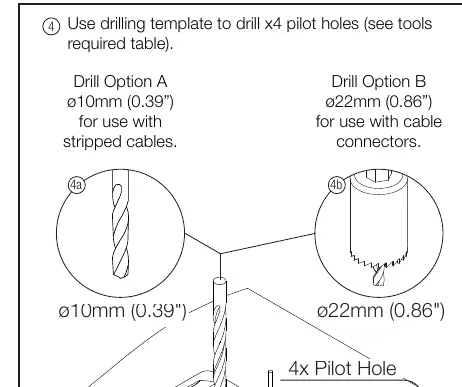

Bohren
Wählen Sie die passende Bohrgröße basierend auf Ihrem Kabeltyp:
- Option A (10mm): Für abisolierte Kabel.
- Option B (22mm): Für Kabel mit Steckverbindern.
Verwenden Sie für die Pilotlöcher einen 2mm Bohrer bei weichen Materialien (z.B. Sperrholz) oder einen 2.5mm Bohrer bei harten Materialien (z.B. Glasfaser, Hartholz).
Montage
- Führen Sie das Kabel durch das gebohrte Loch.
- Tragen Sie Dichtmittel auf die vier Schrauben auf.
- Schrauben Sie das Gerät fest.
- Entfernen Sie die Montagevorrichtung.
Verkabelung
Schließen Sie das Gerät an eine 12V- oder 24V-Stromquelle an. Achten Sie auf eine wasserdichte Verbindung und verwenden Sie eine geeignete Sicherung oder einen Schutzschalter zwischen Batterie und Gerät. Prüfen Sie vor dem Einschalten die korrekte Polarität.
Bedienung und Pflege
Platzieren Sie Ihr Gerät mittig innerhalb der Haltebacken des Nano-Ladegeräts. Das Gerät lädt durch nicht-metallische Handyhüllen bis zu einer Dicke von 3mm. Zur Reinigung waschen Sie das Gerät vorsichtig mit Süßwasser ab.
Sicherheitshinweise
Das Gerät schaltet bei sehr hohen oder niedrigen Umgebungstemperaturen sowie bei direkter Sonneneinstrahlung vorübergehend ab; dies ist eine Sicherheitsfunktion. Installieren Sie das Gerät nicht in explosionsgefährdeten Bereichen wie Motorräumen.
Praktische Hilfe
Typische Probleme
Gerät lädt nicht
Prüfen Sie, ob das Gerät mittig auf der Ladefläche liegt und ob die Handyhülle dicker als 3mm ist oder Metall enthält.
Gerät schaltet ab
Dies ist eine Sicherheitsfunktion bei zu hohen/niedrigen Temperaturen oder direkter Sonneneinstrahlung. Warten Sie, bis sich das Gerät normalisiert hat.
Vor der Verwendung
- Prüfen Sie, ob die Montagefläche flach und eben ist.
- Stellen Sie sicher, dass genügend Freiraum zum Öffnen der Haltebacken vorhanden ist.
- Prüfen Sie die Polarität der Verkabelung vor dem Einschalten.
- Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie mit der Installation beginnen.
- Verwenden Sie eine geeignete Sicherung oder einen Schutzschalter.
Technische Daten in der Praxis
- Input voltage
- 10-30V DC (geeignet für 12V und 24V Bordnetze).
- Output power
- Maximal 10W Ladeleistung.
Abbildungen und Diagramme
- Option A (10mm): Für abisolierte Kabel.
- Option B (22mm): Für Kabel mit Steckverbindern.
- Materialtabelle: Gibt die benötigte Vorbohrgröße für Schrauben je nach Materialhärte an.
Modellkompatibilität
- Nur für Qi-kompatible Geräte.
- Lädt durch nicht-metallische Handyhüllen bis zu 3mm Dicke.
