Installationsanleitung für Scanstrut ROKK WIRELESS CHARGE HIDDEN 10W (SC-CW-01F)

Erfahren Sie, wie Sie das kabellose Ladegerät Scanstrut ROKK WIRELESS CHARGE HIDDEN 10W (SC-CW-01F) korrekt installieren. Diese Anleitung enthält Details zur Oberflächenvorbereitung, Montage des Halterings, Oberflächenfinish und...

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Dieses Dokument beschreibt die Installation des kabellosen Ladegeräts ROKK WIRELESS CHARGE HIDDEN 10W (Modell SC-CW-01F). Das Gerät ist für den verdeckten Einbau unter Oberflächen konzipiert. Vor der Installation ist es zwingend erforderlich, die Dicke der Montagefläche zu prüfen, da bei Oberflächen über 3 mm eine Ausfräsung erforderlich ist. Stellen Sie sicher, dass die elektrische Verbindung wasserdicht ausgeführt wird und eine entsprechende Absicherung gemäß der Eingangsspannung erfolgt.

Benötigte Werkzeuge und Teile

  • Teile im Lieferumfang: Haltering, Ladegerät, Magnet-Installationswerkzeug mit 2 Magneten, 3x selbstschneidende Schrauben (Nr. 6 x 1/2"), selbstklebendes EPDM-Gummi, Alkoholtuch.
  • Erforderliche Werkzeuge: Pozi-Schraubendreher, Oberfräse (Straight Router), Silkaflex 292-i (optional).

Vorbereitung der Montagefläche

Die Montage hängt von der Dicke der Oberfläche ab:

  • Oberflächen unter 3 mm: Keine Ausfräsung erforderlich, fahren Sie direkt mit der Montage des Halterings fort.
  • Oberflächen über 3 mm: Fräsen Sie eine Tasche mit 67 mm Durchmesser, bis eine Restdicke von 3 mm erreicht ist.

Montage des Halterings

Der Haltering wird an der Unterseite der Oberfläche befestigt:

  • Schrauben oder kleben Sie den Haltering in der korrekten Ausrichtung an die Unterseite der Oberfläche.
  • Für die Verklebung wird Sikaflex 292-i empfohlen.
  • Achten Sie auf die korrekte Ausrichtung basierend auf der gemessenen Materialstärke (3-9 mm, 3-18 mm oder >18 mm).

Oberflächenfinish

Wählen Sie eine der beiden Optionen für die Oberseite:

  • Option 1 (CNC): Das Logo kann in die Oberfläche geätzt werden (maximale Tiefe 0,5 mm).
  • Option 2 (EPDM): Verwenden Sie das selbstklebende EPDM-Gummi. Richten Sie es mit dem mitgelieferten Magnetwerkzeug aus. Reinigen Sie die Oberfläche vorher gründlich mit dem Alkoholtuch, um Schmutz und Fett zu entfernen.

Elektrischer Anschluss

Schrauben Sie das Ladegerät in den Haltering, bis es fest sitzt. Nicht überdrehen und kein Werkzeug zum Festziehen verwenden. Schließen Sie die Kabel an eine 12/24V-Stromversorgung an. Stellen Sie sicher, dass die Verbindung wasserdicht ist und verwenden Sie eine Sicherung, die der Eingangsspannung und dem Strom entspricht.

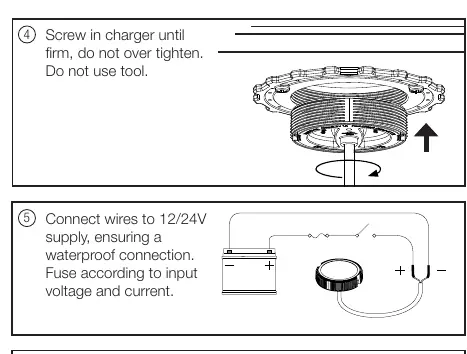

Installation des Ladegeräts und Verkabelung
Installation des Ladegeräts und Verkabelung

Technische Daten

  • Eingangsspannung: 10-30V DC (12/24V System)
  • Max. Eingangsstrom: 2A
  • Ausgangsleistung: 10W (9V, 1.1A)
  • Standby-Stromverbrauch:< 0.2W
  • Wasserdichtigkeit: IPX6 (vorne und hinten)
  • Zertifizierungen: Qi, CE, UKCA, FCC, ROHS, UNECE R10 E24, RCM, PSE, IC

Praktische Hilfe

Typische Probleme

Oberfläche ist dicker als 3 mm

Sie müssen eine Tasche mit 67 mm Durchmesser in die Oberfläche fräsen, bis eine Restdicke von 3 mm erreicht ist.

Ladegerät sitzt nicht fest

Stellen Sie sicher, dass der Haltering korrekt an der Unterseite der Oberfläche befestigt ist. Verwenden Sie kein Werkzeug zum Festziehen des Ladegeräts, nur handfest.

Keine Ladefunktion

Überprüfen Sie die 12/24V-Stromversorgung und die Sicherung. Stellen Sie sicher, dass die Kabelverbindung wasserdicht und korrekt gepolt ist.

Vor der Verwendung

  • Messen Sie die Dicke der Montagefläche.
  • Stellen Sie sicher, dass eine Oberfräse verfügbar ist, falls die Oberfläche >3 mm dick ist.
  • Reinigen Sie die Oberfläche mit dem mitgelieferten Alkoholtuch.
  • Prüfen Sie die 12/24V-Stromversorgung.
  • Stellen Sie sicher, dass eine passende Sicherung für den Stromkreis vorhanden ist.

Technische Daten in der Praxis

Eingangsspannung
Unterstützt 12V und 24V Bordnetze (10-30V DC Bereich).
Wasserdichtigkeit IPX6
Schutz gegen starkes Strahlwasser; geeignet für den Einsatz im Außenbereich oder in feuchten Umgebungen.
Ausgangsleistung 10W
Standard-Schnellladeleistung für Qi-kompatible Geräte.

Abbildungen und Diagramme

  • Schritt 1 & 2: Zeigen die Vorbereitung der Oberfläche (Fräsen bei >3mm) und die Montage des Halterings.
  • Schritt 3a & 3b: Zeigen die Optionen für das Oberflächenfinish (CNC-Logo oder EPDM-Gummi).
  • Schritt 4 & 5: Zeigen das Einschrauben des Ladegeräts und den elektrischen Anschluss an die Stromversorgung.

Modellkompatibilität

  • Kompatibel mit Qi-zertifizierten Geräten.
  • Geeignet für 12V und 24V DC Systeme.
