Installationsanleitung für Scanstrut Ventura Series 12V-Steckdose SC-V-DC1

Erfahren Sie, wie Sie die Scanstrut Ventura Series 12V-Steckdose SC-V-DC1 korrekt installieren und anschließen. Diese Anleitung enthält technische Daten, Installationsschritte, Verkabelungshinweise und Sicherheitsempfehlungen für eine...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Sicherheitshinweise für die Scanstrut Ventura Series 12V-Steckdose (Modell SC-V-DC1). Das Produkt ist ausschließlich für den Anschluss an 12V-Gleichstromquellen vorgesehen. Eine professionelle Installation durch einen Elektriker wird empfohlen. Die IP-Schutzart (IP68/IP69K) ist nur gewährleistet, wenn das Produkt auf einer flachen, glatten Oberfläche montiert wird und der Deckel bei Nichtgebrauch vollständig geschlossen ist.

Technische Daten

  • Eingangsspannung: 12V System (10-15V DC)
  • Max. Eingangsstrom: 10A
  • Max. Ausgangsleistung: 150W
  • Standby-Verbrauch: 0,01W
  • Wasserdichtigkeit: IP68, IP69K (nur Vorderseite bei geschlossenem Deckel)

Installation

Für die Montage ist eine Bohrvorlage (im Lieferumfang enthalten) zu verwenden. Stellen Sie sicher, dass die Montagefläche flach und nicht porös ist.

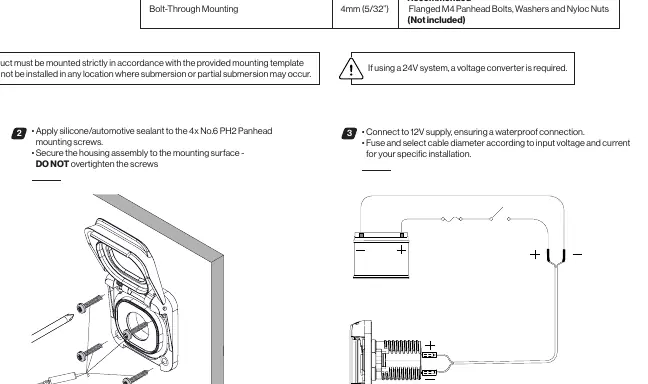

Installationsschritte für die 12V-Steckdose
Installationsschritte für die 12V-Steckdose

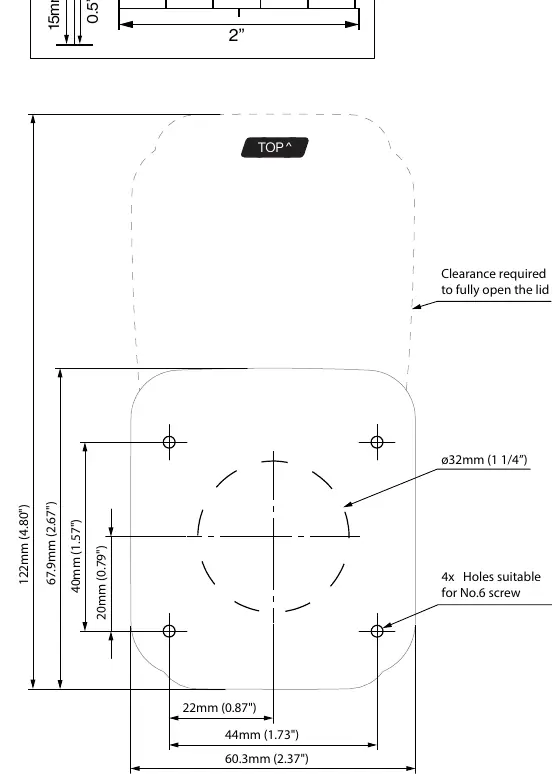

Bohrvorlage (Maßstab 1:1)
Bohrvorlage (Maßstab 1:1)
  1. Schneiden Sie die Vorlage aus und kleben Sie diese auf die Montagefläche.
  2. Bohren Sie ein Loch mit einem Durchmesser von 32 mm (1 1/4 Zoll) sowie die erforderlichen Pilotlöcher gemäß der Tabelle in der Anleitung.
  3. Tragen Sie Silikon oder Automobil-Dichtmittel auf die vier mitgelieferten PH2-Schrauben auf.
  4. Befestigen Sie das Gehäuse an der Montagefläche. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.

Verkabelung

Der Anschluss muss an eine 12V-Gleichstromquelle erfolgen. Die Stromversorgung muss vor der Installation ausgeschaltet sein. Verwenden Sie eine geeignete Sicherung oder einen Schutzschalter zwischen der Batterie/Stromquelle und der Steckdose. Überprüfen Sie vor dem Einschalten die korrekte Polarität aller Kabel. Bei Verwendung eines 24V-Systems ist ein Spannungswandler erforderlich.

Sicherheit und Wartung

  • Der Deckel muss bei Nichtgebrauch fest verschlossen bleiben, um die IP-Schutzart zu erhalten.
  • Lassen Sie den Deckel während der Fahrt nicht offen, da dies das Produkt und die Montagefläche beschädigen kann.
  • Das Produkt ist nicht für den Einsatz in gefährlichen oder entflammbaren Umgebungen (z. B. Maschinenraum) zugelassen.
  • Es sind keine vom Benutzer zu wartenden Teile enthalten. Versuchen Sie nicht, das Produkt zu reparieren oder zu modifizieren.

Praktische Hilfe

Typische Probleme

Deckel während der Fahrt offen

Dies kann zu Schäden am Produkt und der Montagefläche führen. Der Deckel muss während der Fahrt geschlossen bleiben.

Verwendung in 24V-Systemen

Das Produkt ist für 12V ausgelegt. Bei 24V-Systemen ist zwingend ein Spannungswandler erforderlich.

Wassereintritt

Die IP-Schutzart gilt nur für die Vorderseite und nur, wenn der Deckel vollständig geschlossen ist.

Vor der Verwendung

  • Stellen Sie sicher, dass die Montagefläche flach, glatt und nicht porös ist.
  • Prüfen Sie, ob der Bereich hinter der Montagefläche frei von Kabeln, Kraftstoffleitungen und anderen gefährlichen Objekten ist.
  • Stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
  • Wählen Sie eine geeignete Sicherung oder einen Schutzschalter für die Verkabelung.
  • Überprüfen Sie die Polarität der Kabel vor dem Einschalten.

Abbildungen und Diagramme

  • Die Bohrvorlage zeigt ein 32mm Loch für den Hauptkörper und Pilotlöcher für die Schrauben.
  • Das Verkabelungsdiagramm zeigt den Anschluss an die 12V-Quelle mit einer Sicherung dazwischen.

Modellkompatibilität

  • Nur für 12V-Zigarettenanzünderstecker geeignet.
  • Mindestlänge des Gerätesteckers: 44mm (gemessen zwischen der Spitze des positiven Stifts und dem Punkt, an dem sich der Zylinder weitet).
