Bedienungsanleitung für Scanstrut ROKK Wireless Nano 10W Ladegerät
Schnellstartanleitung und Installationshilfe für das Scanstrut ROKK Wireless Nano 10W Ladegerät. Erfahren Sie alles über die Montage, Verkabelung, Kompatibilität und Sicherheitshinweise für dieses Qi-kompatible Ladegerät.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für das Scanstrut ROKK Wireless Nano 10W. Das Gerät ist für die sichere Montage und das kabellose Laden von Qi-kompatiblen Mobiltelefonen konzipiert. Eine korrekte Installation durch einen qualifizierten Elektriker ist erforderlich, um Schäden oder Verletzungen zu vermeiden.
Installation
Die Installation erfordert das Bohren von Löchern in die Montagefläche. Stellen Sie sicher, dass der Bereich hinter der Montagefläche frei von Kabeln, Kraftstoffleitungen oder anderen gefährlichen Objekten ist.
- Wählen Sie einen geeigneten Montageort auf einer flachen, nicht porösen und glatten Oberfläche.

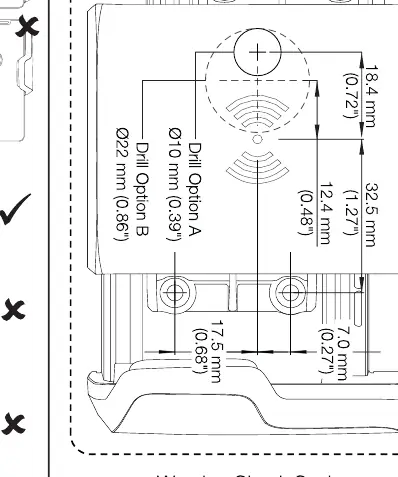

- Bohren Sie das Loch gemäß der beiliegenden Bohrschablone (10 mm oder 22 mm, je nach Kabeltyp).
- Führen Sie das Kabel durch das Loch.
- Tragen Sie Dichtmittel auf, um die IP-Schutzart zu gewährleisten.
- Befestigen Sie das Gerät mit den mitgelieferten Schrauben.
Verkabelung
Das Gerät muss an eine 12V- oder 24V-Gleichstromquelle (DC) angeschlossen werden. Schalten Sie die Stromversorgung vor der Installation aus.
- Verwenden Sie eine geeignete Sicherung oder einen Schutzschalter zwischen der Stromquelle und dem Gerät.
- Prüfen Sie vor dem Einschalten die korrekte Polarität aller Kabel.
- Es wird ein Kabelquerschnitt von 18 AWG (0,82 mm²) für Verlängerungen empfohlen.
- Stellen Sie sicher, dass während des Betriebs kontinuierlich mindestens 10 V am Gerät anliegen.
Betrieb und Sicherheit
Das Gerät ist speziell für das Laden von Qi-kompatiblen Geräten vorgesehen. Beachten Sie folgende Einschränkungen:
- Handyhüllen: Das Laden funktioniert durch nicht-metallische Hüllen mit einer Dicke von bis zu 3 mm.
- Temperatur: Bei hoher Umgebungstemperatur oder direkter Sonneneinstrahlung kann sich das Gerät aus Sicherheitsgründen vorübergehend abschalten.
- Einsatzbereich: Nicht für den Einsatz in gefährlichen oder entflammbaren Umgebungen (z. B. Maschinenräume) zugelassen.
- Wartung: Das Gerät enthält keine vom Benutzer zu wartenden Teile. Versuchen Sie nicht, das Gerät zu reparieren oder zu modifizieren.
Umweltschutz
Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte führen Sie diese einer entsprechenden Recycling-Einrichtung zu. Kontaktieren Sie Ihre örtliche Behörde oder Ihren Händler für Informationen zur Entsorgung.
Praktische Hilfe
Typische Probleme
Gerät schaltet sich während des Betriebs ab
Dies ist eine Sicherheitsfunktion bei hoher Umgebungstemperatur oder direkter Sonneneinstrahlung. Das Gerät schaltet sich ab, um die Elektronik zu schützen.
Ladevorgang ist langsam oder funktioniert nicht
Prüfen Sie, ob die Handyhülle metallische Bestandteile enthält oder dicker als 3 mm ist. Stellen Sie sicher, dass das Gerät Qi-kompatibel ist.
Unsicherheit bei der Verkabelung
Stellen Sie sicher, dass eine Sicherung oder ein Schutzschalter zwischen Batterie und Gerät installiert ist und die Polarität korrekt ist.
Vor der Verwendung
- Spannungsversorgung auf 12V oder 24V DC prüfen.
- Sicherung oder Schutzschalter für die Installation bereithalten.
- Montagefläche auf Ebenheit und Materialbeschaffenheit prüfen.
- Bereich hinter der Montagefläche auf Hindernisse (Kabel, Kraftstoff) prüfen.
- Kabelquerschnitt von 18 AWG (0,82 mm²) für Verlängerungen sicherstellen.
Technische Daten in der Praxis
- Eingangsspannung
- 10-30V DC
- Ausgangsleistung
- 10W (6V, 1.1A)
- IP-Schutzart
- IP-geschützt, abhängig von korrekter Montage auf flacher Oberfläche.
Abbildungen und Diagramme

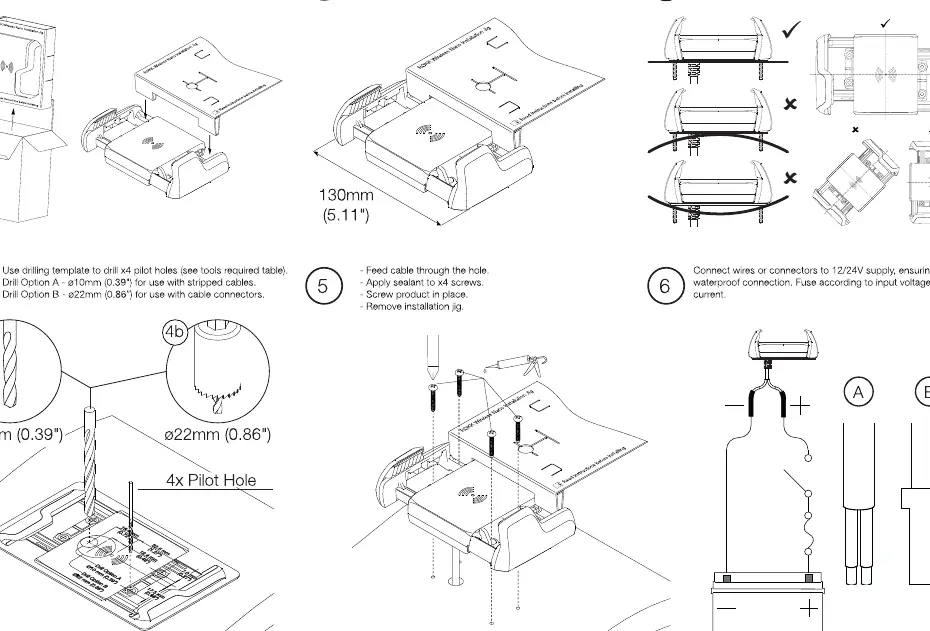

- Schritte 1-3: Vorbereitung der Montagefläche und Bohrung (10mm oder 22mm).
- Schritte 4-6: Kabeldurchführung, Abdichtung und finale Befestigung.
Modellkompatibilität
- Nur für Qi-kompatible Mobiltelefone.
- Nicht-metallische Handyhüllen bis 3 mm Dicke unterstützt.
- Nicht für den Einsatz in explosionsgefährdeten Bereichen (z.B. Maschinenräume) geeignet.
