Bedienungsanleitung für Thlevel 12V Ladegerät-Schaltpanel

Schnelle Installationsanleitung und technische Daten für das Thlevel 12V Ladegerät-Schaltpanel. Erfahren Sie, wie Sie das Panel korrekt verkabeln, die Anschlüsse nutzen und die Spezifikationen für Ihr Fahrzeug verstehen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen und technischen Spezifikationen für das Thlevel 12V Ladegerät-Schaltpanel. Das Panel ist für den Einsatz in Fahrzeugen (Boot, LKW, Wohnwagen) konzipiert und bietet USB-Ladeanschlüsse, eine 12V-Steckdose, ein Voltmeter und einen Ein-/Ausschalter. Achten Sie bei der Installation zwingend auf die korrekte Polung (+/-), um Schäden an der Fahrzeugelektronik oder dem Gerät zu vermeiden.

Produktbeschreibung

Das Schaltpanel kombiniert mehrere Funktionen in einer Einheit:

PD Type C Port: Unterstützt Power Delivery 2.0 für schnelles Laden.
QC 3.0 USB Port: Bietet effizientes Laden für kompatible Geräte.
Voltmeter: Zur Überwachung des elektrischen Systems des Fahrzeugs.
Ein-/Ausschalter: Zum Energiesparen und Schutz der angeschlossenen Geräte.
12V-Steckdose: Für den Anschluss von Zubehör.

Technische Daten

Betriebsspannung: DC 12V bis 24V
Eingangsstrom: maximal 10A
PD Schnellladung: maximal 36W
QC 3.0 Schnellladung: maximal 22.5W
Ausgangsleistung pro Port: DC 3.6V-6.5V/3A, 6.5V-9V/2A, 9V-12V/1.5A
Steckdosenleistung: 150W (bei 12V) / 250W (bei 24V)
Schalterleistung: DC 12V, 20A
Betriebstemperatur: -25°C bis 80°C
Material: ABS, Aluminiumplatte

Installation und Verkabelung

Die Unterseite des Ladegeräts ist mit "+" und "-" für die Plus- und Minuspole markiert. Verbinden Sie den Pluspol (+) mit dem Pluspol der Batterie und den Minuspol (-) mit dem Minuspol. Nutzen Sie die beiliegenden Kabel für die Verbindung. Stellen Sie sicher, dass alle Verbindungen fest sitzen und isoliert sind, um Kurzschlüsse zu vermeiden.

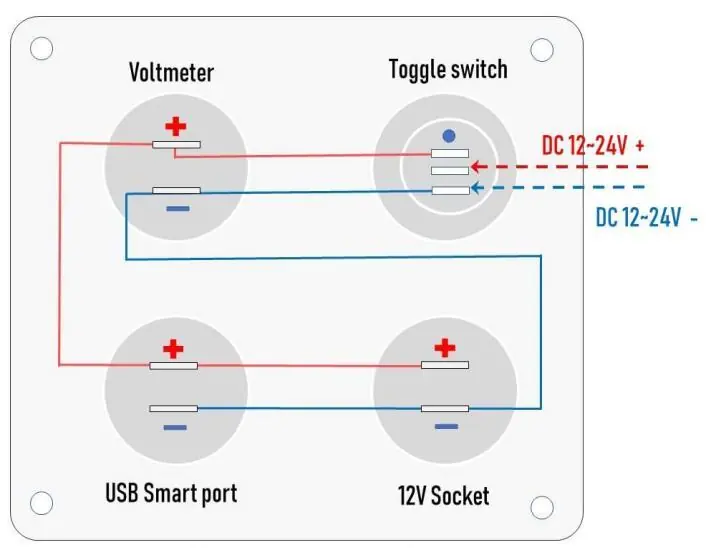

Schaltplan für die Verkabelung des Panels

Lieferumfang

1x QC3.0 USB C Ladesteckdose
2x Zigarettenanzünder-Steckdose
1x Schalter
1x Panel-Basis
3x Verbindungskabel
4x Befestigungsschrauben

Praktische Hilfe

Typische Probleme

Gerät lädt nicht oder Voltmeter zeigt nichts an

Überprüfen Sie, ob die Plus- und Minuspole korrekt angeschlossen sind. Stellen Sie sicher, dass die Stromversorgung des Fahrzeugs aktiv ist.

Sicherung brennt durch

Überprüfen Sie, ob die angeschlossenen Geräte die maximale Stromaufnahme von 10A überschreiten oder ob ein Kurzschluss in der Verkabelung vorliegt.

Vor der Verwendung

Prüfen Sie, ob Ihr Fahrzeug ein 12V- oder 24V-Bordnetz verwendet.
Stellen Sie sicher, dass die Kabelquerschnitte für die Stromlast ausreichend dimensioniert sind.
Überprüfen Sie die Markierungen auf der Unterseite des Panels vor dem Anschließen.
Stellen Sie sicher, dass der Einbauort trocken und vor direkter Feuchtigkeit geschützt ist.

Technische Daten in der Praxis

Betriebsspannung (12V-24V): Das Gerät ist für PKW (12V) und LKW/Boote (24V) geeignet.
PD/QC3.0 Ausgang: Unterstützt Schnellladeprotokolle für moderne Smartphones und Tablets.
Betriebstemperatur (-25~80°C): Das Panel ist für den Einsatz in extremen Temperaturbereichen im Fahrzeuginnenraum ausgelegt.

Abbildungen und Diagramme

Der Schaltplan zeigt die interne Verdrahtung der vier Komponenten (Voltmeter, Schalter, USB-Port, 12V-Steckdose).
Die roten Linien markieren den Pluspol (+), die blauen Linien den Minuspol (-).
Die Stromzufuhr (DC 12-24V) wird an den Schalter und das Voltmeter geführt, von wo aus die anderen Komponenten versorgt werden.

Modellkompatibilität

Geeignet für Fahrzeuge mit 12V oder 24V Bordnetz.
Nicht für den direkten Anschluss an AC-Netzspannung (Haushaltssteckdose) geeignet.
