Bedienungsanleitung für Saxby 90977 2-in-1 PIR-Bewegungsmelder
Erfahren Sie, wie Sie den Saxby 90977 2-in-1 PIR-Bewegungsmelder installieren, verkabeln und einstellen. Detaillierte Anleitung zu PIR-Einstellungen, technischen Daten und Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Saxby 90977 ist ein 2-in-1 PIR-Bewegungsmelder für die Deckenmontage. Er wird über die Klemmen L, N, N und A verkabelt und bietet einstellbare Zeitverzögerungen (10s-7min) sowie Lichtempfindlichkeit (10-2000 LUX). S. 1, 2
Wichtigste Schritte
- Installation durchführen S. 2
- PIR-Einstellungen anpassen S. 1
Erste Inbetriebnahme
- Strom ausschalten, Sensor montieren, Verkabelung gemäß Schaltplan vornehmen, Strom einschalten und LUX/TIME-Knöpfe justieren. S. 1, 2
Probleme und Lösungen
Sensor funktioniert nicht bei Tageslicht
Stellen Sie den LUX-Knopf auf die Sonne-Position.
S. 1Wartung und Reset
- Reinigung nur mit trockenem Tuch, keine Lösungsmittel verwenden. Strom vor Reinigung abschalten. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240V | Betriebsspannung | S. 1 |
| Max. Last | 2000W / 1000W | Maximale Schaltleistung für Glühlampen / LED | S. 1 |
Wo es im PDF steht
- Technische Daten und PIR-Einstellungen S. 1
- Installation und Verkabelung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation und den Betrieb des Saxby 90977 2-in-1 PIR-Bewegungsmelders. Das Gerät ist für den Innenbereich konzipiert und sollte in einer Höhe von 2,2 bis 4 Metern montiert werden. Es ist doppelt isoliert und benötigt keinen Erdungsanschluss.
Technische Daten
- Spannungsversorgung: 220-240V, 50Hz
- Erfassungsbereich: 360°
- Erfassungsdistanz: Max. 8m (bei <24°C)
- Zeitverzögerung: Min. 10s ±3s bis Max. 7min ±2min
- Umgebungslicht:<10-2000 LUX (einstellbar)
- Maximale Last: 2000W (Glühlampe) / 1000W (LED)
- Betriebstemperatur: -20 bis +40°C
Installation
Stellen Sie vor Beginn der Arbeiten sicher, dass der Strom abgeschaltet ist. Die Installation muss von einer fachkundigen Person gemäß den geltenden IEE-Verkabelungsvorschriften durchgeführt werden.
- Entfernen Sie die vorhandene Leuchte.
- Stellen Sie sicher, dass die Kabel lang genug sind, um die gewünschten Positionen zu erreichen.
- Installationstyp 1: Entfernen Sie den Metallring des Sensors, schließen Sie die Stromversorgung gemäß Schaltplan an, befestigen Sie das Unterteil mit der mitgelieferten Schraube und bringen Sie die obere Abdeckung wieder an.
- Installationstyp 2: Entfernen Sie die Vinylabdeckung an der Unterseite des Sensors. Lösen Sie die Schrauben an der Anschlussklemme und schließen Sie die Kabel an. Falten Sie die Metallfedern nach oben in die "I"-Position, setzen Sie den Sensor in das Loch oder die Installationsbox in der Decke ein und lassen Sie die Federn los, um den Sensor zu fixieren.
Verkabelung
Das Gerät ist doppelt isoliert und darf nicht geerdet werden. Sollten Erdungskabel vorhanden sein, müssen diese verbunden und mit Isolierband isoliert werden. Der Anschluss erfolgt an der Klemme mit den Markierungen L (Phase), N (Neutral), N (Neutral) und A (Last/Load).
PIR-Einstellungen
Der Sensor verfügt über zwei Einstellknöpfe:
- TIME (Zeit): Drehen Sie den Knopf gegen den Uhrzeigersinn für die minimale Zeit (10s) und im Uhrzeigersinn für die maximale Zeit (7min).
- LUX (Licht): Drehen Sie den Knopf gegen den Uhrzeigersinn für den Nachtmodus (Mond-Symbol) und im Uhrzeigersinn für den Tagesmodus (Sonne-Symbol).
Hinweis: Testen Sie das Gerät bei Tageslicht in der "Sonne"-Position, da es sonst möglicherweise nicht funktioniert.
Pflege und Sicherheit
Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen können. Schalten Sie vor der Reinigung oder dem Leuchtmittelwechsel immer die Stromversorgung ab.
Praktische Hilfe
Typische Probleme
Sensor schaltet nicht ein
Prüfen Sie, ob der LUX-Knopf auf die richtige Lichtempfindlichkeit eingestellt ist (bei Tageslicht auf Sonne-Symbol stellen).
Licht bleibt dauerhaft an
Überprüfen Sie die TIME-Einstellung; möglicherweise ist die Zeitverzögerung zu hoch eingestellt.
Fehlauslösungen
Vermeiden Sie die Montage in der Nähe von Wärmequellen (Abzüge, Heizungen) oder starken elektromagnetischen Feldern.
Vor der Verwendung
- Stromversorgung am Hauptschalter ausschalten.
- Sicherstellen, dass die Deckenhöhe zwischen 2,2m und 4m liegt.
- Prüfen, ob die Kabel einen Mindestquerschnitt von 1,0mm² haben.
- Verkabelung gemäß Schaltplan (L, N, N, A) vorbereiten.
- Sicherstellen, dass keine losen Litzen aus der Anschlussklemme ragen.
Technische Daten in der Praxis
- 360° Erfassungsbereich
- Der Sensor deckt einen kreisförmigen Bereich unterhalb der Montageposition ab.
- Max. 8m Distanz
- Maximale Reichweite der Bewegungserkennung bei einer Umgebungstemperatur unter 24°C.
- Doppelte Isolierung
- Das Gerät benötigt keinen Schutzleiter (Erdung).
Abbildungen und Diagramme

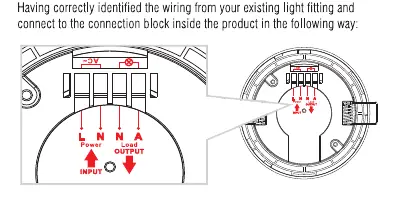

- Der Schaltplan zeigt den Anschluss von Phase (L) und Neutralleiter (N) sowie den Ausgang zur Last (A).
- Die Installationsskizze zeigt die Verwendung der Federklemmen für die Deckenmontage.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in der Nähe von Wärmequellen montieren.
