Installationsanleitung für Saxby Alto Recessed LED-Einbaustrahler
Erfahren Sie, wie Sie die Saxby Alto Recessed LED-Einbaustrahler (90957, 90958, 90959) sicher installieren und anschließen. Wichtige Hinweise zu Ausschnittmaßen, Verkabelung und Sicherheit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Sicherheitshinweise für die Saxby Alto Recessed LED-Einbaustrahler (Modelle 90957, 90958, 90959). Das Produkt ist doppelt isoliert und erfordert keinen Erdungsanschluss. Bitte beachten Sie, dass die Installation ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen darf.
Sicherheitshinweise
- Das Produkt ist nicht dimmbar.
- Die Leuchte ist doppelt isoliert und darf nicht geerdet werden.
- Vor der Installation oder Wartung muss die Stromversorgung am Hauptschalter unterbrochen werden.
- Das System arbeitet mit Schutzkleinspannung (SELV) über den mitgelieferten LED-Treiber. Schließen Sie die Leuchten niemals direkt an das Stromnetz an.
- Das Leuchtmittel ist nicht austauschbar.
Installation
Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten abgeschaltet ist. Entfernen Sie vorhandene Leuchten vollständig.
Ausschnittmaße und Einbautiefe
- 90957: Ausschnitt 105 mm, Mindesttiefe 63 mm
- 90958: Ausschnitt 155 mm, Mindesttiefe 82 mm
- 90959: Ausschnitt 205 mm, Mindesttiefe 102 mm
Schneiden Sie das Loch etwas kleiner als angegeben und feilen Sie es passend, bis die Leuchte fest sitzt. Positionieren Sie den LED-Treiber in der Nähe des Netzanschlusses, schließen Sie ihn jedoch noch nicht an.
Verkabelung
Ziehen Sie das Netzkabel durch das Loch. Verbinden Sie die Kabel gemäß dem Schaltplan mit dem Anschlussblock im LED-Treiber. Stellen Sie sicher, dass die Verbindungen fest sitzen und keine losen Litzen aus dem Anschlussblock ragen.
Layout und Wartung
Halten Sie einen Mindestabstand von 100 mm zu Deckenbalken ein. Der Abstand zwischen den Einheiten muss mindestens 0,5 m betragen. Reinigen Sie die Leuchte nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder funktioniert nicht
Überprüfen Sie, ob der LED-Treiber korrekt angeschlossen ist und ob die Kabelverbindungen im Anschlussblock fest sitzen.
Dimmfunktion funktioniert nicht
Dieses Produkt ist nicht für den Betrieb mit Dimmern geeignet.
Leuchte passt nicht in das Loch
Stellen Sie sicher, dass der Ausschnitt den spezifischen Maßen für Ihr Modell entspricht (105mm, 155mm oder 205mm).
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß Packliste vorhanden sind.
- Stellen Sie sicher, dass die Stromversorgung am Hauptschalter ausgeschaltet ist.
- Verifizieren Sie die korrekten Ausschnittmaße für Ihr Modell.
- Stellen Sie sicher, dass der LED-Treiber für die Installation zugänglich ist.
- Prüfen Sie, ob der Mindestabstand zu Deckenbalken (100 mm) eingehalten werden kann.
Technische Daten in der Praxis
- Schutzklasse
- Doppelt isoliert, kein Erdungsanschluss erforderlich.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss des Netzkabels (Neutral, Switched Live) an den LED-Treiber und die Verbindung des Treibers zur Leuchte.

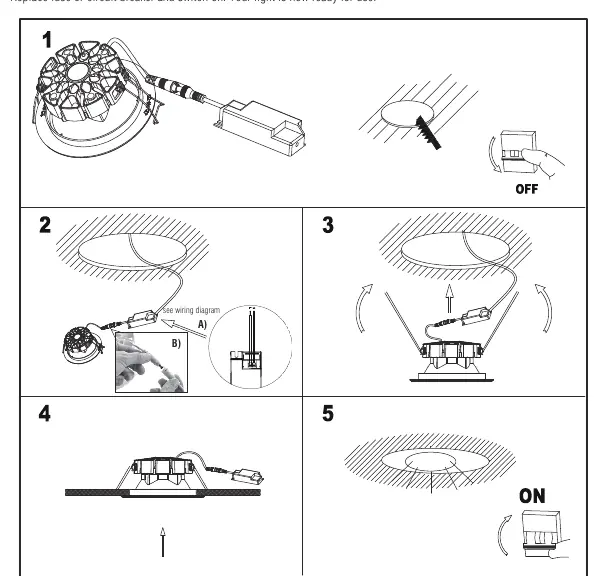

- Die Installationsschritte zeigen das Einsetzen der Leuchte in die Decke mittels Federklemmen.
Modellkompatibilität
- Nicht dimmbar.
- Nur für den Innenbereich geeignet.
- Muss durch eine qualifizierte Elektrofachkraft installiert werden.
