Bedienungsanleitung für Shada 2-in-1 Decken-Bewegungsmelder PIR 360°
Erfahren Sie, wie Sie den Shada 2-in-1 Decken-Bewegungsmelder PIR 360° installieren, anschließen und konfigurieren. Vollständige Anleitung zu Montage, Einstellungen und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Shada 2-in-1 PIR 360° ist ein Decken-Bewegungsmelder. Er wird in eine 75mm Deckenöffnung eingebaut und steuert die Beleuchtung basierend auf Bewegung und Umgebungshelligkeit. S. 1
Wichtigste Schritte
- Installation des Sensors S. 1
- Einstellen der Helligkeit und Zeit S. 1
Probleme und Lösungen
Licht schaltet nicht ein
Prüfen Sie die LUX-Einstellung und die Stromverbindung.
S. 1Wartung und Reset
- Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Erfassungsbereich | 360° | Rundum-Erkennung | S. 1 |
| Montagehöhe | 2,2 - 4 m | Empfohlene Installationshöhe | S. 1 |
| Zeitverzögerung | 10 Sek. - 7 Min. | Dauer des eingeschalteten Lichts | S. 1 |
| Lichtempfindlichkeit | 10 - 2000 Lux | Schwellenwert für die Aktivierung | S. 1 |
Wo es im PDF steht
- Installations- und Einstellungsdiagramme S. 1
- Sicherheitshinweise und technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Konfiguration des Shada 2-in-1 Decken-Bewegungsmelders (PIR 360°). Der Sensor ist für den Innenbereich konzipiert und schaltet angeschlossene Leuchten basierend auf Bewegung und Umgebungshelligkeit. Stellen Sie sicher, dass die Installation von einer qualifizierten Fachkraft durchgeführt wird.

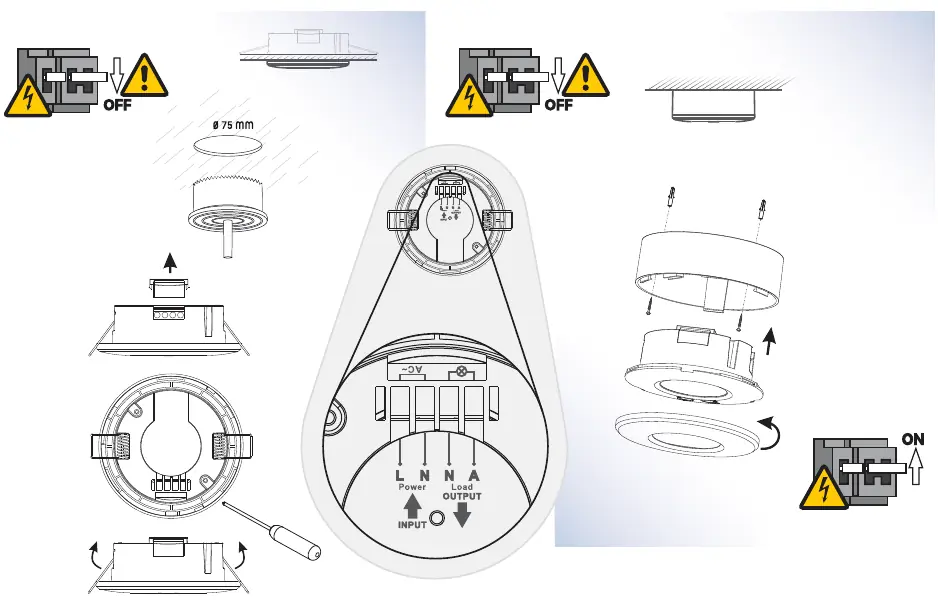

Installation und Montage
Der Sensor erfordert eine Deckenöffnung mit einem Durchmesser von 75 mm. Die empfohlene Montagehöhe liegt zwischen 2,2 m und 4 m. Der Erfassungsbereich beträgt 360° mit einem Radius von bis zu 8 m.
- Schalten Sie die Stromversorgung vor Beginn der Arbeiten unbedingt aus.
- Bohren Sie ein Loch mit 75 mm Durchmesser in die Decke.
- Schließen Sie die Kabel gemäß dem Schaltplan an (L = Phase, N = Neutralleiter, A = Last/Leuchte).
- Führen Sie den Sensor in die Öffnung ein, bis die Federklemmen einrasten.
Einstellungen und Konfiguration
An der Unterseite des Sensors befinden sich zwei Drehregler zur Anpassung:
- LUX (10-2000 Lux): Regelt die Lichtempfindlichkeit. Bei Einstellung auf das Mond-Symbol reagiert der Sensor nur bei Dunkelheit. Bei Sonne reagiert er auch bei Tageslicht.
- TIME (10 Sek. - 7 Min.): Regelt die Einschaltdauer des Lichts nach der letzten Bewegungserkennung.
Sicherheit und Wartung
Das Gerät ist der Schutzklasse II zugeordnet und besitzt die Schutzart IP20 (nicht für Feuchträume geeignet). Verwenden Sie keine aggressiven Reinigungsmittel. Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch.
Praktische Hilfe
Typische Probleme
Licht schaltet nicht ein
Prüfen Sie die LUX-Einstellung (ist es zu hell für die aktuelle Einstellung?) und ob die Verkabelung korrekt ist.
Licht bleibt dauerhaft an
Prüfen Sie, ob sich Wärmequellen im Erfassungsbereich bewegen oder ob die Zeit-Einstellung zu lang gewählt wurde.
Vor der Verwendung
- Stromversorgung vor der Installation ausschalten.
- Lochdurchmesser von 75 mm in die Decke bohren.
- Verkabelung gemäß Schaltplan (L, N, Load) prüfen.
- Montagehöhe zwischen 2,2 m und 4 m einhalten.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss von Phase (L), Neutralleiter (N) und Last (A/Load).
- Die Einstellregler befinden sich an der Unterseite des Sensors.
Modellkompatibilität
- Nicht dimmbar.
- Nur für den Innenbereich geeignet.
