Bedienungsanleitung für Saxby Icarus PIR 1LT WALL Wandleuchte
Erfahren Sie, wie Sie die Saxby Icarus PIR 1LT WALL Wandleuchte (81010) korrekt installieren, den PIR-Sensor einstellen und die manuelle Übersteuerung nutzen. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Saxby Icarus PIR 1LT WALL ist eine IP44-geschützte Außenleuchte. Die Installation erfordert eine Elektrofachkraft. Der PIR-Sensor ist einstellbar (Zeit, Empfindlichkeit, Lux) und verfügt über eine manuelle Übersteuerungsfunktion (zweimaliges Aus-/Einschalten innerhalb von 3 Sekunden). S. 1, 2
Wichtigste Schritte
- Manuelle Übersteuerung aktivieren S. 1
- PIR-Sensor einstellen S. 1
Erste Inbetriebnahme
- Aufwärmphase S. 1
Probleme und Lösungen
Sensor reagiert nicht
Prüfen Sie die Einstellungen für Empfindlichkeit und Lux.
S. 1Wartung und Reset
- Reinigung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 240 V, 50 Hz | Betriebsspannung | S. 1 |
| Leuchtmittel | Max. 5W LED GU10 | Maximal zulässige Leistung und Typ | S. 1 |
Wo es im PDF steht
- Technische Daten und PIR-Einstellung S. 1
- Installation und Verkabelung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Saxby Icarus PIR 1LT WALL ist eine Wandleuchte mit integriertem PIR-Bewegungsmelder. Die Installation muss zwingend durch eine qualifizierte Elektrofachkraft gemäß den geltenden IEE-Verkabelungsvorschriften erfolgen. Das Gerät ist doppelt isoliert (Schutzklasse II) und benötigt keinen Erdungsanschluss. Achten Sie bei der Montage darauf, dass das Ablaufloch an der Unterseite des Gehäuses positioniert ist, um Wasseransammlungen zu vermeiden.
Installation
Vor Beginn der Arbeiten muss die Stromversorgung am Hauptschalter unterbrochen werden. Stellen Sie sicher, dass keine anderen Personen die Stromversorgung versehentlich wieder einschalten können.
- Vorbereitung: Entfernen Sie vorhandene Leuchten und notieren Sie die Kabelbelegung.
- Montage: Bestimmen Sie die Position unter Berücksichtigung der Kabeleinführung und der Pfeilmarkierung für die Ausrichtung. Die Montagefläche muss fest sein (z. B. Ziegel- oder Blockwand).
- Verkabelung: Führen Sie das Netzkabel durch die Gummidichtung. Schließen Sie die Hausverkabelung an den internen Klemmenblock an.
- Anschluss: Verbinden Sie die Kabel gemäß dem Schaltplan: Neutralleiter (N) an Blau, geschaltete Phase (L) an Braun.
- Abschluss: Montieren Sie das Gehäuse mit den Gewindebolzen und setzen Sie das Leuchtmittel (max. 5W LED GU10) ein.
PIR-Sensor-Einstellungen
Um die Einstellschrauben zu erreichen, klappen Sie die schwarze Abdeckung über dem PIR-Sensor nach unten. Seien Sie vorsichtig beim Einstellen, um die Schrauben nicht zu überdrehen.
- Erfassungsbereich: Einstellbar bis zu 8 Meter.
- Erfassungswinkel: Fest eingestellt auf ca. 110°.
- Zeit (TIME): Regelt die Einschaltdauer von 5 Sekunden bis 5 Minuten.
- Empfindlichkeit (SENS): Regelt die Reichweite.
- Dämmerungsschalter (LUX): Regelt die Ansprechschwelle (10-2000 Lux).
Manuelle Übersteuerung (Manual Override)
Die Leuchte verfügt über eine manuelle Übersteuerungsfunktion, um das Licht dauerhaft einzuschalten:
- Aktivierung: Schalten Sie das Licht im AUTO-Modus innerhalb von 3 Sekunden zweimal aus und wieder ein. Die Leuchte bleibt nun dauerhaft an.
- Rückkehr zum AUTO-Modus: Schalten Sie das Licht erneut innerhalb von 3 Sekunden zweimal aus und wieder ein.
- Hinweis: Wenn das Licht länger als 6 Sekunden ausgeschaltet bleibt, durchläuft der Sensor beim nächsten Einschalten erneut die Aufwärmphase (ca. 1 Minute).
Wartung und Sicherheit
Reinigen Sie die Leuchte nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen können. Schalten Sie vor dem Wechseln des Leuchtmittels immer die Stromversorgung ab und lassen Sie die Lampe abkühlen. Verwenden Sie nur Leuchtmittel mit der angegebenen maximalen Wattzahl.
Technische Daten
- Spannung: 240 V, 50 Hz
- Leuchtmittel: Max. 5W LED GU10
- Schutzart: IP44 (spritzwassergeschützt)
- Stoßfestigkeit: IK05
Praktische Hilfe
Typische Probleme
Leuchte bleibt dauerhaft an
Prüfen Sie, ob sich das Gerät im manuellen Übersteuerungsmodus befindet. Schalten Sie das Licht innerhalb von 3 Sekunden zweimal aus und wieder ein, um in den AUTO-Modus zurückzukehren.
PIR-Sensor reagiert nicht oder zu spät
Überprüfen Sie die Einstellung der Empfindlichkeit (SENS) und des Dämmerungsschalters (LUX). Stellen Sie sicher, dass der Sensor nicht durch Hindernisse blockiert ist.
Vor der Verwendung
- Stromversorgung am Hauptschalter ausschalten
- Fachkraft für die Installation beauftragen
- Ablaufloch an der Unterseite des Gehäuses sicherstellen
- Kabel auf korrekte Verbindung prüfen (Neutral/Phase)
- Maximalleistung des Leuchtmittels (5W LED) beachten
Abbildungen und Diagramme
- Das Diagramm auf Seite 1 zeigt die Einstellschrauben für Zeit (TIME), Empfindlichkeit (SENS) und Lux unter der schwarzen Abdeckung.

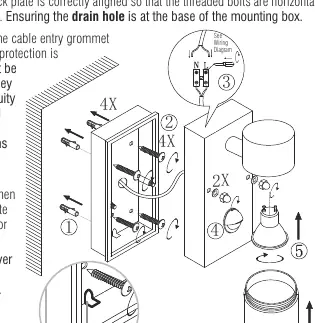

- Das Diagramm auf Seite 2 zeigt die korrekte Verdrahtung der Klemmen und die Montageposition des Gehäuses.
Modellkompatibilität
- Nur für LED-Leuchtmittel (max. 5W) geeignet.
- Nicht für den Anschluss an einen Erdungskreis vorgesehen.
