Installationsanleitung Saxby Toko Wall Wandleuchte
Erfahren Sie, wie Sie die Saxby Toko Wall Wandleuchte sicher installieren und warten. Diese Anleitung enthält technische Daten, Schaltpläne und wichtige Sicherheitshinweise für die Modelle 61638 und 61639.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Saxby Toko Wall ist eine nicht dimmbare Wandleuchte, die von einem qualifizierten Elektriker installiert werden muss. Sie ist doppelt isoliert und benötigt keinen Erdungsanschluss. S. 1, 2
Wichtigste Schritte
- Stromversorgung vor der Installation am Sicherungskasten ausschalten. S. 2
- Verkabelung gemäß Schaltplan (Blau an Neutral, Braun an Phase) vornehmen. S. 2
Erste Inbetriebnahme
- Sicherung einschalten und Funktion prüfen. S. 2
Probleme und Lösungen
Leuchte funktioniert nicht
Verkabelung prüfen, Sicherung kontrollieren, Elektriker hinzuziehen.
S. 2Wartung und Reset
- Reinigung nur mit weichem, trockenem Tuch bei ausgeschalteter Stromversorgung. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240 V~, 50 Hz | Betriebsspannung | S. 1 |
| Leuchtmittel | 3W LED | Leistungsaufnahme | S. 1 |
Wo es im PDF steht
- Technische Daten und Sicherheit S. 1
- Installation und Verkabelung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Saxby Toko Wall Wandleuchte (Modelle 61638, 61639). Das Produkt ist eine fest installierte Leuchte, die ausschließlich von einem qualifizierten Elektriker montiert werden darf. Die Leuchte ist doppelt isoliert und benötigt keinen Erdungsanschluss. Bitte beachten Sie, dass das Produkt nicht dimmbar ist.
Installation
Vor Beginn der Arbeiten muss die Stromversorgung am Sicherungskasten abgeschaltet werden. Stellen Sie sicher, dass andere Personen die Stromversorgung nicht versehentlich wieder einschalten können.
- Entfernen Sie die Schrauben an der Oberseite des Produkts, um den Schirm von der Montagehalterung zu trennen.
- Verwenden Sie die Montagehalterung als Schablone, um die Befestigungslöcher an der Wand zu markieren. Achten Sie darauf, dass die Halterung waagerecht ausgerichtet ist.
- Bohren Sie die Löcher und befestigen Sie die Halterung mit den mitgelieferten Dübeln (nur für Mauerwerk geeignet; für andere Oberflächen verwenden Sie geeignetes Befestigungsmaterial).
- Ziehen Sie das Netzkabel durch die Öffnung und schließen Sie es gemäß dem Schaltplan an.
- Setzen Sie das Produkt wieder auf die Montagehalterung und sichern Sie es mit den oberen Schrauben. Achten Sie darauf, keine Kabel einzuklemmen.
- Schalten Sie die Sicherung wieder ein.
Verkabelung
Die Leuchte muss an einen Stromkreis mit einem 30mA RCD (Fehlerstromschutzschalter) angeschlossen werden. Die Verkabelung erfolgt am externen Anschlussblock:
- Neutral (N): Blaues Kabel
- Geschaltete Phase (L): Braunes Kabel
Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine losen Litzen aus dem Anschlussblock herausragen. Der Anschlussblock muss nach der Verkabelung wieder ordnungsgemäß verschlossen werden.
Pflege und Wartung
Die Leuchte ist wartungsfrei, da sie keine austauschbaren Teile enthält. Bei Beschädigungen muss das Produkt entsorgt werden. Zur Reinigung empfehlen wir ein weiches, trockenes Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen können. Schalten Sie vor der Reinigung immer die Stromversorgung ab.
Technische Daten
- Spannung: 220-240 V~, 50 Hz
- Leuchtmittel: 3W LED Hi Power, 3000K
- Schutzklasse: Doppelt isoliert (Klasse II)
- Dimmbarkeit: Nicht dimmbar
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht dimmen
Das Produkt ist technisch nicht für den Betrieb mit Dimmern ausgelegt.
Unsicherheit bei der Verkabelung
Die Leuchte muss von einem qualifizierten Elektriker installiert werden. Stellen Sie sicher, dass ein 30mA RCD im Stromkreis vorhanden ist.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Prüfen, ob alle Teile aus der Verpackung vorhanden sind.
- Sicherstellen, dass die Wandbeschaffenheit für die mitgelieferten Dübel geeignet ist.
- Überprüfen, ob ein 30mA RCD im Stromkreis installiert ist.
- Sicherstellen, dass die Kabel den Mindestquerschnitt von 1,0 mm² haben.
Technische Daten in der Praxis
- Doppelt isoliert
- Das Gerät benötigt keinen Schutzleiter (Erdung).
Abbildungen und Diagramme

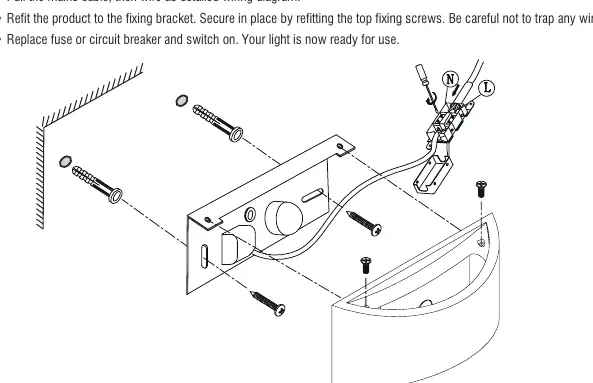

- Das Installationsdiagramm zeigt die Montage der Halterung an der Wand und die Befestigung des Leuchtenkörpers.
- Der Schaltplan verdeutlicht den Anschluss der blauen (Neutral) und braunen (Phase) Adern an den Anschlussblock.
Modellkompatibilität
- Nicht für Dimmer geeignet.
- Nur für den Innenbereich geeignet.
- Nicht für die Entsorgung im Hausmüll geeignet.
