Installationsanleitung für die automatische WC-Spülung Sanela SLW 02N
Schnellstartanleitung für die Installation und Konfiguration der automatischen WC-Spülung Sanela SLW 02N. Enthält Montageanweisungen, elektrische Anschlusspläne und Einstellungsoptionen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die automatische WC-Spülung Sanela SLW 02N, die für das Montagesystem SLR 21 konzipiert ist. Das Gerät erfordert eine konstante 24 V DC Stromversorgung. Die Installation darf nur durch qualifiziertes Personal unter Beachtung der beiliegenden Sicherheitshinweise erfolgen.
Montage und Installation
Die Installation erfolgt in das Montagesystem SLR 21. Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt und ein Sieb mit einer Maschenweite von maximal 90 µm verwendet wird. Befolgen Sie die nummerierten Schritte in der Anleitung für den Einbau der Elektronik und des Tasters in den Montagerahmen.
Elektrischer Anschluss
Das Gerät benötigt eine dauerhafte 24 V DC Stromversorgung. Wichtig: Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da das Gerät für eine einwandfreie Funktion dauerhaft unter Spannung stehen muss. Achten Sie auf die korrekte Polung (+/-) beim Anschluss an das Netzteil.
Betrieb und Einstellungen
Die Spülung arbeitet automatisch über einen Infrarotsensor. Die Standardeinstellungen können bei Bedarf angepasst werden:
- Kurzspülung: Werkseinstellung 2 Sekunden.
- Langspülung: Werkseinstellung 5 Sekunden.
- Hinweis: Bei Änderung der Dauer der Langspülung passt sich die Dauer der Kurzspülung proportional an.
Für erweiterte Parametereinstellungen wird die Fernbedienung SLD 03 empfohlen.
Wartung
Es wird empfohlen, regelmäßige Wartungsarbeiten gemäß dem separaten Wartungshandbuch durchzuführen, das auf der Website www.sanela.cz/servis-ke-stazeni verfügbar ist.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder reagiert nicht.
Überprüfen Sie, ob das Gerät dauerhaft mit 24 V DC versorgt wird und nicht über einen Lichtschalter unterbrochen ist.
Wasserdruckprobleme.
Stellen Sie sicher, dass der Druck im Bereich von 0,1 - 0,6 MPa liegt und das Sieb (max. 90 µm) sauber ist.
Vor der Verwendung
- Sicherheitsanweisungen gründlich lesen.
- Montagerahmen SLR 21 korrekt installiert.
- Wasserdruck auf 0,1 - 0,6 MPa prüfen.
- 24 V DC Stromversorgung sicherstellen.
- Korrekte Polung der elektrischen Anschlüsse prüfen.
Technische Daten in der Praxis
- Betriebsspannung
- 24 V DC (muss konstant anliegen).
Abbildungen und Diagramme

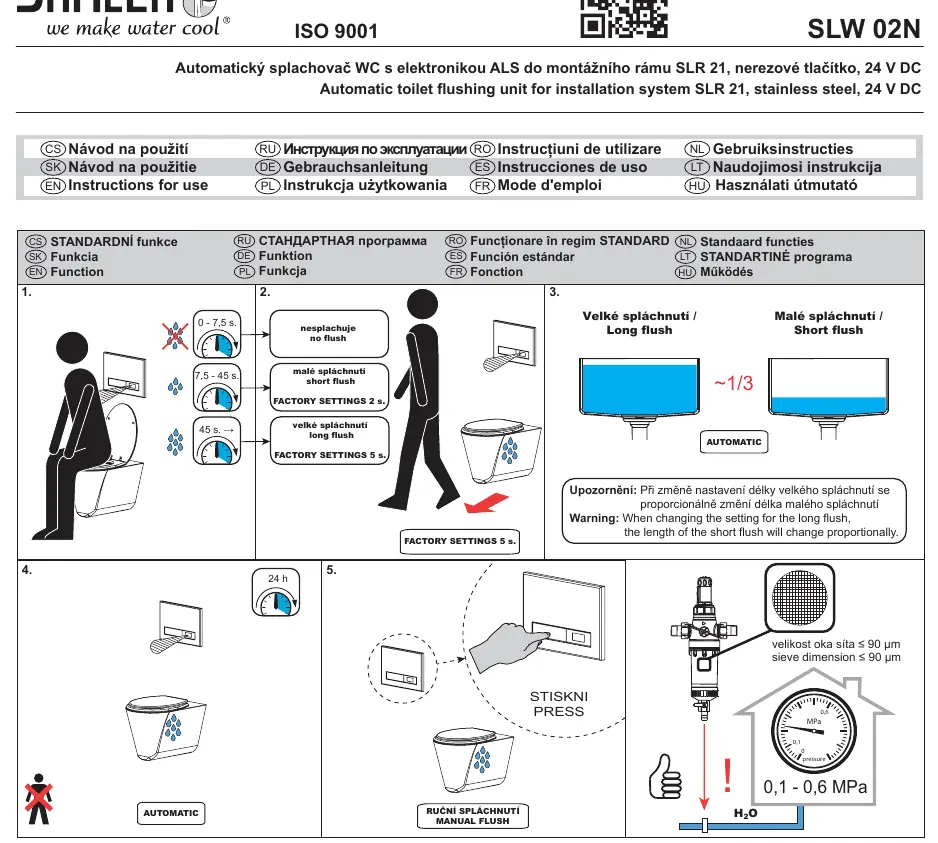

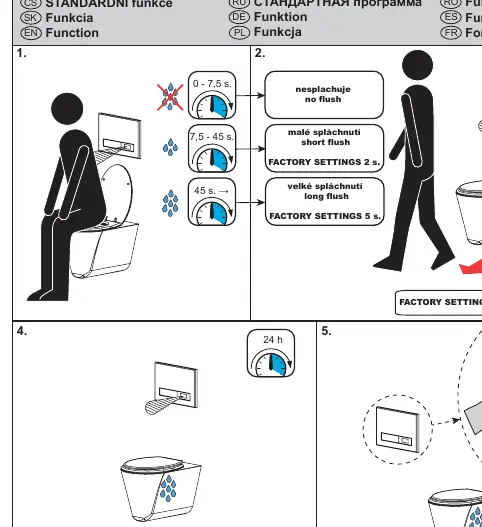

- Seite 1 zeigt die Sensor-Reaktionszeiten und die automatische Spülfunktion.
- Seite 3 und 4 zeigen die schrittweise mechanische Montage in den Rahmen.

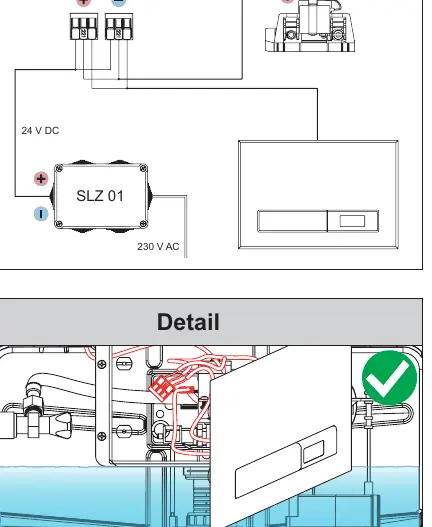

- Seite 4 zeigt den korrekten elektrischen Anschlussplan.
Modellkompatibilität
- Nur für das Montagesystem SLR 21 geeignet.
- Erfordert 24 V DC Netzteil (z.B. SLZ 01Y, SLZ 01Z, SLZ 04Y/Z/X).
