Infrarot-Gruppen-Urinalspülventil Sanela SLP 05KBX Bedienungsanleitung
Erfahren Sie alles über die Installation und den Betrieb des Sanela SLP 05KBX Infrarot-Gruppen-Urinalspülventils. Dieser Leitfaden enthält technische Spezifikationen, Anforderungen an die Bauvorbereitung und Details zur Bluetooth-Steuerung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Sanela SLP 05KBX ist ein Infrarot-Gruppen-Urinalspülventil, das für die gleichzeitige Spülung mehrerer Urinale konzipiert ist. Es erkennt Personen im Erfassungsbereich und löst die Spülung aus, nachdem der Bereich verlassen wurde. Die Konfiguration erfolgt über die Sanela Control App (Bluetooth) oder die Fernbedienung SLD 03.
Bauvorbereitung
Für eine korrekte Installation müssen die baulichen Voraussetzungen erfüllt sein:
- Der Sensor reagiert auf Personen, die sich länger als 7,5 Sekunden vor dem Urinal (ca. 200 mm von der Vorderkante) aufhalten.
- Die Reichweite zum Reflexionsfolien-Sensor beträgt bis zu 3 Meter.
- Der Wasserzulauf muss einen Querschnitt von mindestens 32 mm (PN 16) mit einem Außengewinde von mindestens G 1 Zoll aufweisen.
- Der Wasserauslass ist mit einem G 1 Zoll Außengewinde ausgestattet.
Technische Spezifikationen
- Versorgungsspannung: 6 V
- Leistungsaufnahme: 3 W
- Empfohlener Arbeitsdruck: 0,15 - 0,6 MPa
- Durchflussrate: 70 l/min bei 0,15 MPa
- Abmessungen Edelstahl-Abdeckung: 170 x 170 x 10 mm
- Abmessungen Kunststoff-Installationsbox: 140 x 140 x 75 mm
Betrieb und Einstellungen
Das System bietet folgende Funktionen:
- Einstellbare Spülzeit von 0,5 bis 15,5 Sekunden.
- Automatische Hygienespülung 24 Stunden nach der letzten Aktivierung.
- Überwachung des Batteriestatus.
- Parameteranpassung via Bluetooth-App oder SLD 03 Fernbedienung.
Lieferumfang
Das Set SLP 05KBX (Versorgungs-Nr. 01057) enthält:
- Edelstahl-Abdeckung mit Elektronik und Bluetooth-Modul
- Kunststoff-Installationsbox mit Elektronik
- Edelstahl-Installationsbox mit Armaturen und Magnetventil
- Edelstahl-Abdeckung für das Ventilgehäuse
- Reflexionsfolie
- 4 Stück AA-Alkalibatterien 1,5 V 2700 mAh
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Spülung löst nicht aus
Prüfen Sie, ob sich die Person länger als 7,5 Sekunden im Erfassungsbereich befindet und ob die Reflexionsfolie korrekt positioniert ist.
Batteriestatus unklar
Das System verfügt über eine integrierte Batteriestatusüberwachung; prüfen Sie den Status über die Sanela Control App.
Vor der Verwendung
- Stellen Sie sicher, dass der Wasserdruck zwischen 0,15 und 0,6 MPa liegt.
- Prüfen Sie den Wasserzulauf auf einen Mindestquerschnitt von 32 mm.
- Installieren Sie die Reflexionsfolie in der korrekten Position zum Sensor.
- Laden Sie die Sanela Control App für die Konfiguration herunter.
- Stellen Sie sicher, dass die 4 AA-Batterien korrekt eingelegt sind.
Technische Daten in der Praxis
- Arbeitsdruck 0,15 - 0,6 MPa
- Der Bereich, in dem das Ventil zuverlässig schließt und öffnet.
- Spülzeit 0,5 - 15,5 s
- Die Dauer des Wasserflusses pro Spülvorgang, einstellbar via App.
- Reichweite 0,3 - 3 m
- Der Abstand zwischen Sensor und Reflexionsfolie.
Abbildungen und Diagramme

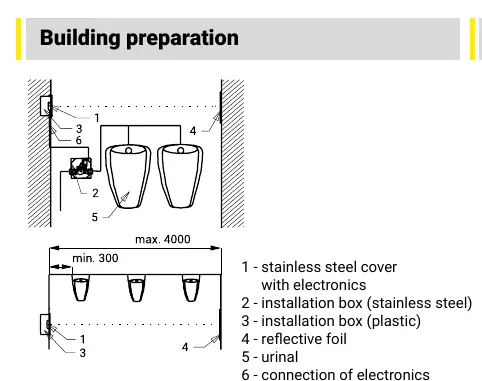

- Die Skizze zeigt die Anordnung der Installationsboxen (Kunststoff für Elektronik, Edelstahl für Ventil) in Bezug auf die Urinale.
- Die Verbindung zwischen Elektronik und Ventil ist als Punkt 6 markiert.
Modellkompatibilität
- Erfordert die Sanela Control App (kostenpflichtig) für volle Bluetooth-Funktionalität.
- Optionales Zubehör: SLD 03 Fernbedienung, SLA 02 Einlassfitting, SLA 30 Reflexionsfolie.
