Bedienungsanleitung für Sanela SLUN 07E Wand-Doppelwaschbecken
Schnellstartanleitung für das Sanela SLUN 07E Edelstahl-Wand-Doppelwaschbecken mit integrierter Elektronik. Enthält Installationsschritte, technische Parameter, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für das Sanela SLUN 07E Edelstahl-Wand-Doppelwaschbecken mit integrierter Elektronik (24 V DC). Das Gerät ist für den professionellen Einsatz konzipiert und erfordert eine konstante Spannungsversorgung. Die Installation darf nur durch Fachpersonal unter Beachtung der beiliegenden Sicherheitshinweise erfolgen.
Technische Daten und Voraussetzungen
- Betriebsspannung: 24 V DC
- Wasserdruck: 0,1 - 0,6 MPa
- Siebmaschenweite: ≤ 90 µm
- Empfohlene Montagehöhe: Oberkante Waschbecken 850 mm über dem Boden
- Anschlüsse: Wasserzulauf G 1/2", Abfluss Ø 40 mm
Installation
Die Installation erfordert eine präzise Vorbereitung der Wandanschlüsse gemäß der technischen Zeichnung. Stellen Sie sicher, dass die Stromversorgung nicht über einen Lichtschalter geschaltet wird, da das Gerät für eine konstante Spannung ausgelegt ist.
- Hauptstromversorgung ausschalten.
- Wandanschlüsse für Wasser (warm/kalt) und Abfluss gemäß Maßblatt vorbereiten.
- Montage der Halterungen und Befestigung des Waschbeckens an der Wand.
- Anschluss der Wasserleitungen und der 24 V DC Stromversorgung.
- Dichtheitsprüfung der Anschlüsse durchführen.
Betrieb und Einstellungen
Das Waschbecken verfügt über eine automatische Sensorsteuerung. Die Werkseinstellungen umfassen eine automatische Stopp-Funktion nach 5 Minuten. Über die optionale Fernbedienung (SLD 03) können folgende Parameter angepasst werden:
- Sensorreichweite: 0,1 - 0,3 m
- Nachlaufzeit: 0,25 - 7,75 s
- Hygienespülung: Intervall und Dauer einstellbar
- Zeitabschaltung: 10 - 310 s
Wartung und Pflege
Regelmäßige Wartung ist für die einwandfreie Funktion erforderlich. Der Perlator kann bei Bedarf zur Reinigung oder zum Austausch einfach demontiert werden. Verwenden Sie für die Reinigung des Edelstahls geeignete Pflegemittel. Bei technischen Problemen oder für Serviceanfragen besuchen Sie bitte www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie, ob die Stromversorgung 24 V DC konstant anliegt und nicht über einen Lichtschalter unterbrochen wird.
Wasserdurchfluss zu gering
Überprüfen Sie den Perlator auf Verschmutzungen und reinigen oder ersetzen Sie ihn bei Bedarf.
Vor der Verwendung
- Sicherstellen, dass die Stromversorgung 24 V DC korrekt angeschlossen ist.
- Wasserdruck auf 0,1 - 0,6 MPa prüfen.
- Dichtheit aller Wasseranschlüsse nach der Montage kontrollieren.
- Sicherstellen, dass das Sieb im Wasserzulauf sauber ist (Maschenweite ≤ 90 µm).
Abbildungen und Diagramme
- Seite 1 zeigt die Sensorfunktionen und Werkseinstellungen.
- Seite 2 enthält die Stückliste der mitgelieferten Komponenten.
- Seite 3 zeigt die Installationsmaße und Wandanschlusspunkte.

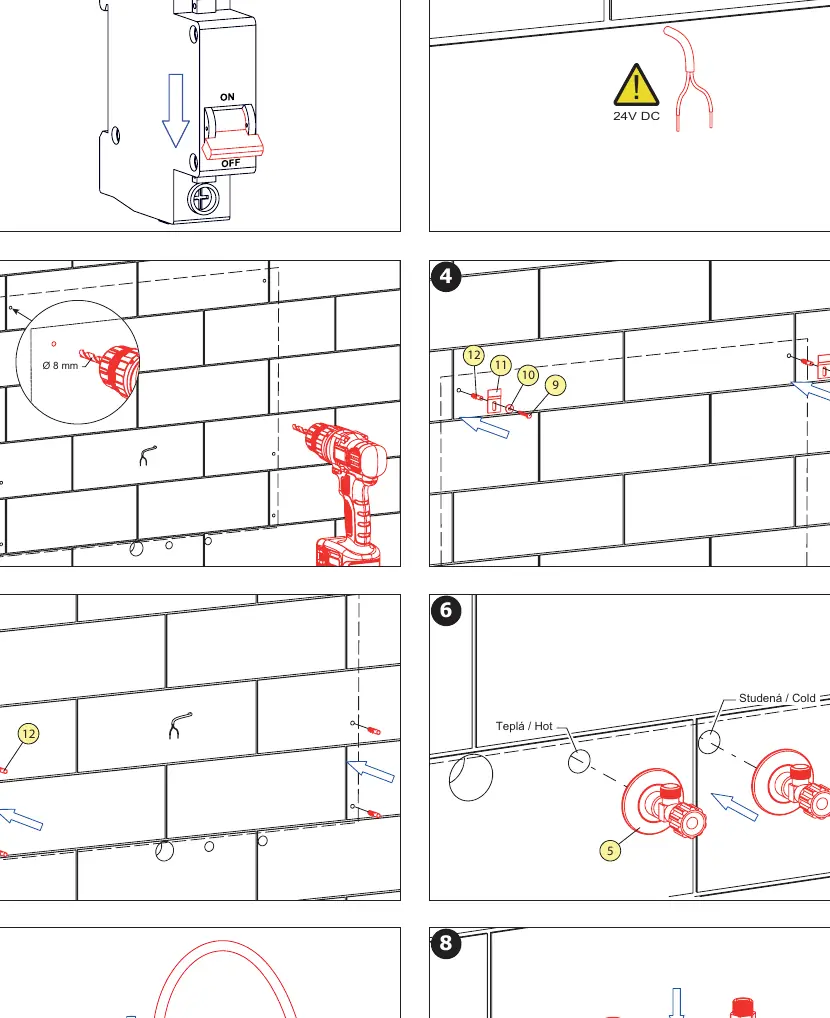

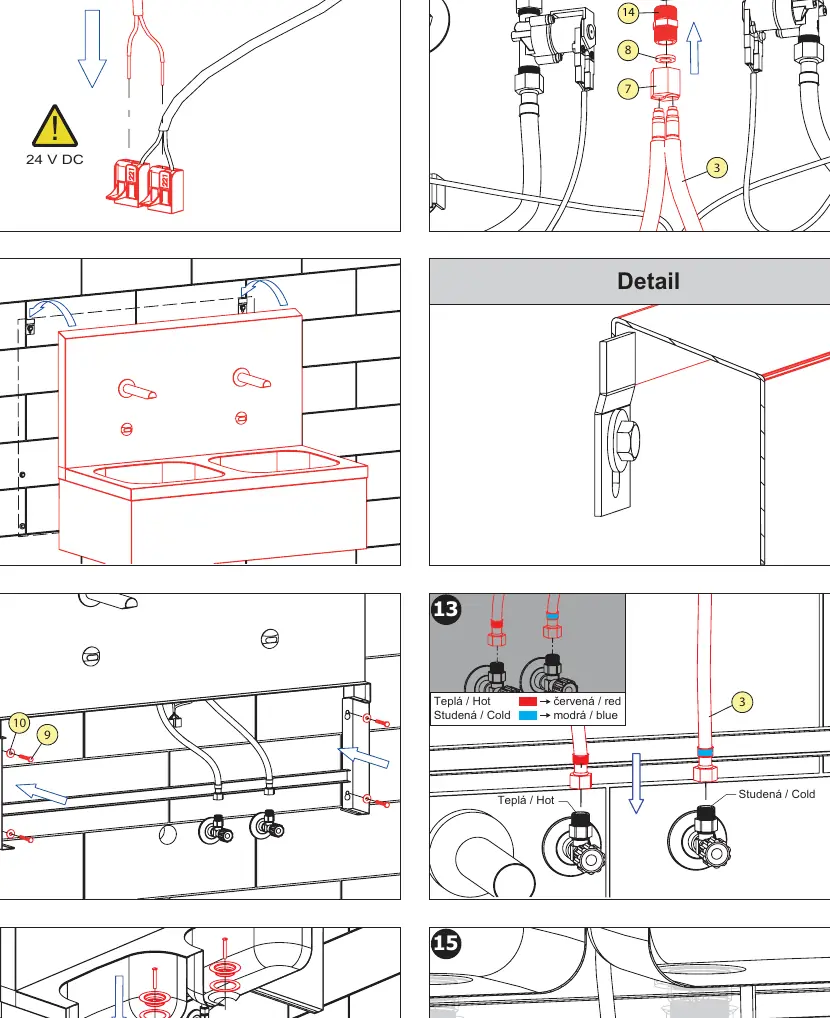

- Seite 4-5 illustrieren die schrittweise Montage und den elektrischen Anschluss.
Modellkompatibilität
- Nur mit 24 V DC Stromversorgung betreiben.
- Nicht hinter Lichtschaltern anschließen.
- Verwendung von Original-Ersatzteilen (z.B. SLA 56A/B Perlator) empfohlen.
