Bedienungsanleitung für Sanela SLZA 04LZ Münzautomat
Schnellstartanleitung für den Sanela SLZA 04LZ Einbau-Münzautomat. Enthält Informationen zur Installation, zum Anschluss von bis zu 8 Geräten, zur Inbetriebnahme und zu den technischen Anforderungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Sanela SLZA 04LZ ist ein Einbau-Münzautomat zur Steuerung von bis zu acht einphasigen 230V-Verbrauchern. Das Gerät erfordert eine konstante 24V DC Spannungsversorgung. Es ist zwingend erforderlich, die beiliegenden Sicherheitshinweise vor der Installation zu lesen.
Installation
Das Gerät ist für den Wandeinbau konzipiert. Beachten Sie die folgenden Schritte:
- Bereiten Sie die Wandöffnung gemäß den Maßen vor (335 + 10 mm Höhe, 200 + 10 mm Breite, 90 + 5 mm Tiefe).
- Führen Sie die Kabel für die 24V DC Stromversorgung durch die Wandöffnung.
- Setzen Sie den Einbaurahmen in die Öffnung ein.
- Verbinden Sie die Stromversorgung und die Verbraucher gemäß dem beiliegenden Schaltplan.
- Setzen Sie das Gehäuse in den Rahmen ein und sichern Sie es.
Betrieb und Bedienung

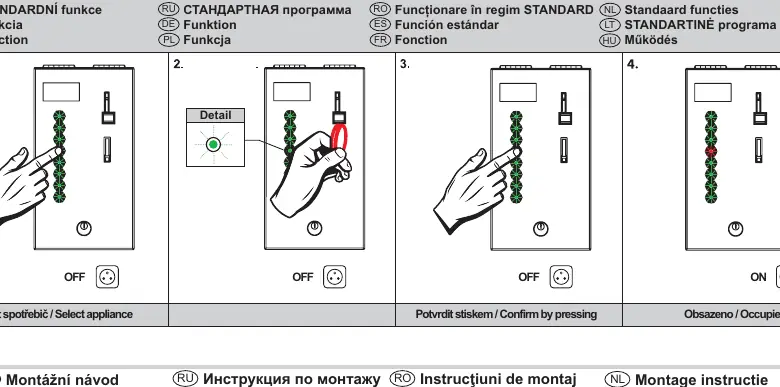

Der Münzautomat ermöglicht die Auswahl eines Verbrauchers durch den Benutzer. Der Status wird über die LED-Anzeige am Gerät signalisiert. Stellen Sie sicher, dass das Gerät nicht hinter einem Lichtschalter angeschlossen ist, da eine konstante Spannungsversorgung für den ordnungsgemäßen Betrieb unerlässlich ist.
Wartung und Service
Es wird empfohlen, regelmäßige Wartungsarbeiten gemäß der separaten Wartungsanleitung durchzuführen, die auf der Website des Herstellers unter www.sanela.eu/service-download verfügbar ist. Bei Verlust oder Beschädigung der Schlüssel können keine identischen Ersatzschlüssel nachbestellt werden.
Technische Daten und Zubehör
Das Gerät benötigt 24V DC. Als Zubehör sind unter anderem Münzchips (SLZA 50), verschiedene Netzteile (SLZ 01Y, 01Z, 04Y, 04Z, 04X) sowie eine Fernbedienung zur Parametereinstellung (SLD 05) erhältlich. Für technische Unterstützung kontaktieren Sie bitte die Installationsfirma oder besuchen Sie www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder schaltet ab
Stellen Sie sicher, dass das Gerät an einer konstanten Spannungsquelle angeschlossen ist und nicht hinter einem Lichtschalter oder Bewegungsmelder.
Schlüssel verloren oder beschädigt
Es können keine identischen Ersatzschlüssel nachbestellt werden.
Vor der Verwendung
- Sicherheitshinweise vollständig gelesen
- Wandöffnung auf korrekte Maße geprüft
- 24V DC Stromversorgung sichergestellt
- Schaltplan für den Anschluss der Verbraucher bereitgelegt
Technische Daten in der Praxis
- Spannungsversorgung
- 24V DC konstant erforderlich.
Abbildungen und Diagramme

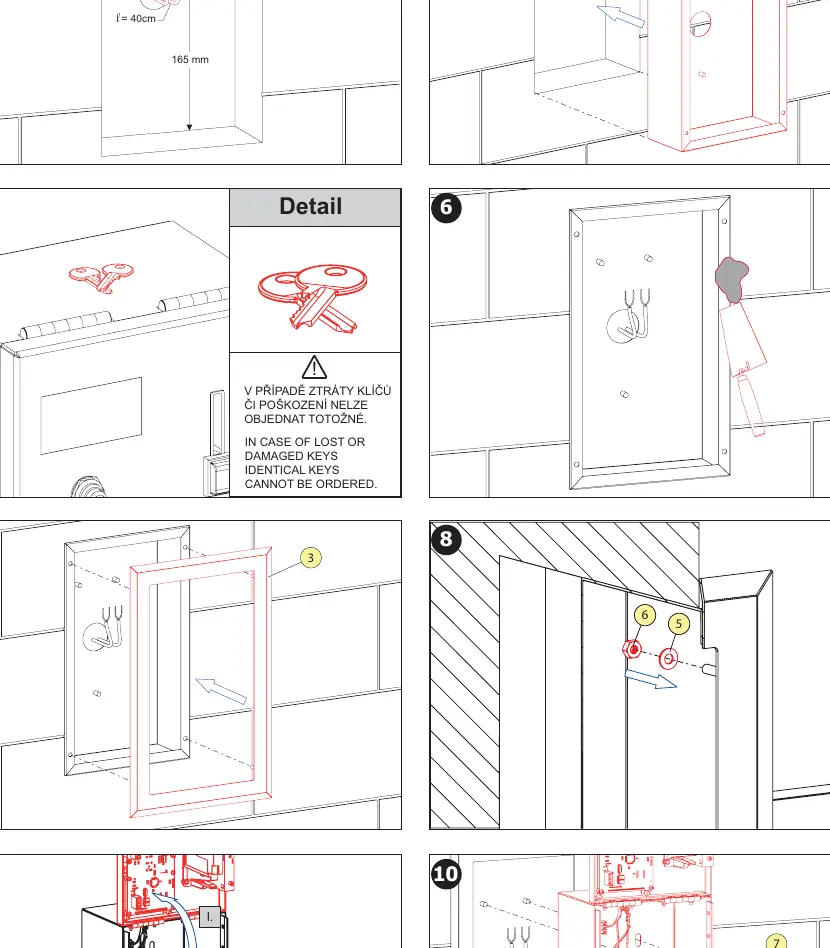

- Die Abbildungen zeigen den Einbauprozess in 10 Schritten.

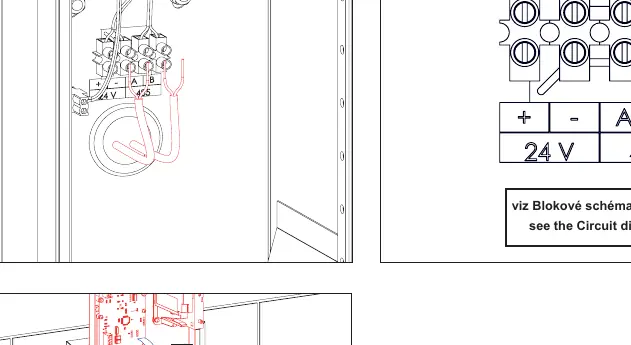

- Schaltplan-Details sind auf Seite 4 für die korrekte Verkabelung dargestellt.
Modellkompatibilität
- Nur für den Einbau in Wände geeignet.
- Erfordert spezifische Sanela-Netzteile (z.B. SLZ 04Y/Z/X) für den Betrieb.
