Bedienungsanleitung für Ryobi PCL801 18V Hybrid-Propangasheizgerät

Schnellstartanleitung und Sicherheitshinweise für das Ryobi PCL801 18V Hybrid-Propangasheizgerät. Erfahren Sie mehr über Montage, Betrieb, Wartung und wichtige Sicherheitsprotokolle für den Außenbereich.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Ryobi PCL801 ist ein hybrides Propangasheizgerät für den Außenbereich, das mit einem 18V-Akku oder 120V-Netzstrom betrieben werden kann. S. 1, 10

Wichtigste Schritte

  • Anschluss der Gasflasche S. 9
  • Starten des Heizgeräts S. 11

Erste Inbetriebnahme

  • Propangasflasche anschließen, Lecktest durchführen, Stromquelle verbinden, ON/OFF-Taste drücken. S. 9, 10, 11

Probleme und Lösungen

Gasgeruch

Gaszufuhr schließen, Bereich verlassen, Feuerwehr rufen.

S. 9
Brenner zündet nicht

30 Sekunden warten, Zündvorgang wiederholen, Kraftstoffstand prüfen.

S. 11

Wartung und Reset

  • Reinigung nur mit trockenem Tuch, keine Lösungsmittel verwenden. S. 12

Technische Daten

Parameter Wert Hinweis Seiten
Wärmeleistung 30.000 – 60.000 BTU Variable Heizleistung S. 8
Stromversorgung 18V Akku oder 120V AC Dualer Strombetrieb S. 8

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Abbildungen S. 13, 14
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lecktest mit Seifenlauge (Abbildung 1) Seite 33 Anschluss des Netzkabels (Abbildung 7) Seite 34 Anschluss der Propangasflasche (Abbildung 6) Seite 34 Bedienfeld (Abbildung 8) Seite 34

Wichtige Informationen aus der Anleitung

Das Ryobi PCL801 ist ein hybrides Propangasheizgerät für den Außenbereich, das eine variable Wärmeleistung von 30.000 bis 60.000 BTU bietet. Das Gerät kann flexibel mit einem 18V-Akku oder über ein 120V-Netzkabel betrieben werden. Wichtiger Hinweis: Dieses Gerät ist ausschließlich für den Gebrauch im Freien bestimmt. Die Verwendung in geschlossenen Räumen, Garagen oder Wohnwagen ist aufgrund der Gefahr durch Kohlenmonoxid strengstens untersagt.

Sicherheitshinweise

  • Kohlenmonoxid-Gefahr: Das Gerät darf niemals in Innenräumen verwendet werden. Kohlenmonoxid ist geruchlos und tödlich.
  • Abstände: Halten Sie einen Mindestabstand von 24 Zoll (ca. 61 cm) zu Seiten und Rückseite sowie 72 Zoll (ca. 183 cm) nach oben und zur Vorderseite zu brennbaren Materialien ein.
  • Lecktest: Führen Sie vor jeder Inbetriebnahme einen Lecktest mit einer Seifenlauge durch.
  • Lagerung: Trennen Sie die Gasflasche immer vom Gerät, wenn es nicht in Gebrauch ist.

Montage und Anschluss

Das Gerät erfordert eine Montage der Gaszufuhr:

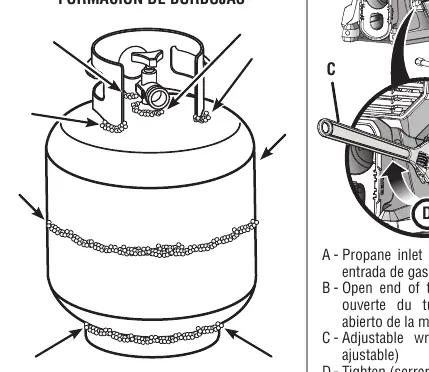

Lecktest mit Seifenlauge (Abbildung 1)
Lecktest mit Seifenlauge (Abbildung 1)
Anschluss der Propangasflasche (Abbildung 6)
Anschluss der Propangasflasche (Abbildung 6)
  1. Schrauben Sie den Propanschlauch an den Einlass des Heizgeräts.
  2. Verbinden Sie den Regler mit der Propangasflasche.
  3. Ziehen Sie die Überwurfmutter handfest an (Linksgewinde).
  4. Führen Sie einen Lecktest durch, indem Sie Seifenlauge auf die Verbindungen auftragen. Blasenbildung zeigt ein Leck an.

Betrieb

Das Gerät kann mit einem 18V-Akku oder einem 16 AWG-Verlängerungskabel betrieben werden.

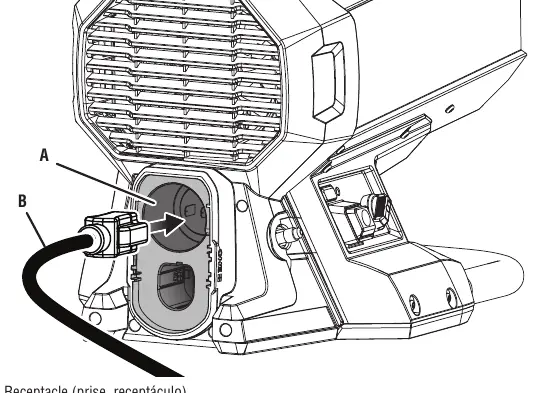

Anschluss des Netzkabels (Abbildung 7)
Anschluss des Netzkabels (Abbildung 7)

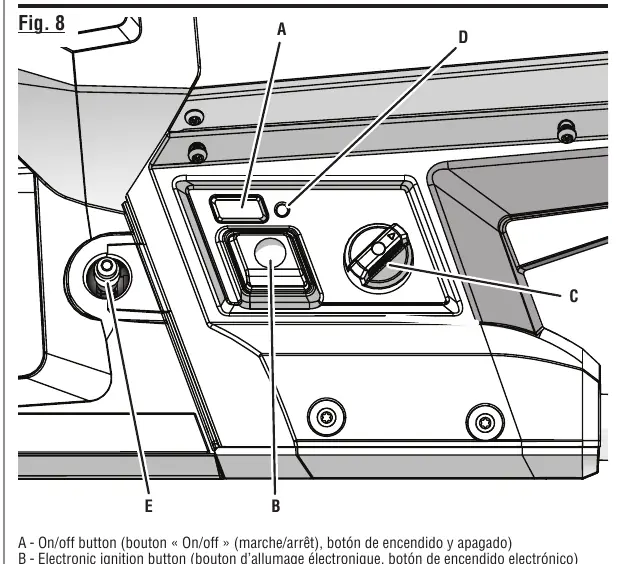

Bedienfeld (Abbildung 8)
Bedienfeld (Abbildung 8)
  • Starten: Drücken Sie die ON/OFF-Taste. Der Lüfter startet, und das Gerät bereitet die Zündung vor. Drücken Sie die elektronische Zündung, bis die LED dauerhaft grün leuchtet.
  • Temperaturregelung: Nutzen Sie den Drehknopf, um die Wärmeleistung zwischen 30.000 und 60.000 BTU anzupassen.
  • Stoppen: Drücken Sie die ON/OFF-Taste und schließen Sie das Ventil der Gasflasche.

Wartung und Lagerung

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel. Lagern Sie das Gerät immer im Innenbereich, nachdem die Gasflasche entfernt wurde. Installieren Sie die Schutzkappe am Gaseinlass, um das Eindringen von Schmutz oder Insekten zu verhindern.

Praktische Hilfe

Typische Probleme

Gerät startet nicht oder geht aus

Prüfen Sie den Füllstand der Propangasflasche, den Batteriestand oder die Stromversorgung. Warten Sie 30 Sekunden vor einem erneuten Zündversuch.

Gasgeruch

Sofort Gaszufuhr an der Flasche schließen, Bereich verlassen und Feuerwehr rufen.

LED blinkt rot

Dies deutet auf einen Fehler hin (z.B. Überhitzung oder blockierter Luftstrom). Gerät ausschalten, abkühlen lassen und neu starten.

Vor der Verwendung

  • Propangasflasche auf Lecks prüfen
  • Sicherer Abstand zu brennbaren Materialien (61 cm seitlich/hinten, 183 cm oben/vorne)
  • Ausreichende Belüftung sicherstellen
  • Batterie oder Stromkabel korrekt angeschlossen
  • Gaszufuhr an der Flasche vollständig geöffnet

Technische Daten in der Praxis

30.000 – 60.000 BTU
Variable Wärmeleistung des Geräts

Abbildungen und Diagramme

  • Abbildung 1: Lecktest mit Seifenlauge
  • Abbildung 2-5: Anschluss der Propangasflasche
  • Abbildung 6: Einsetzen des Akkus
  • Abbildung 7: Anschluss des Netzkabels
  • Abbildung 8: Bedienfeld

Modellkompatibilität

  • Nur für den Außenbereich geeignet
  • Nicht für den Betrieb in Wohnräumen oder Fahrzeugen
  • Nicht über 2.000 Fuß (ca. 610 m) Höhe betreiben
