Bedienungsanleitung für den RYOBI 18V Brushless Hammerbohrschrauber PBLHM101
Erfahren Sie, wie Sie Ihren RYOBI 18V Brushless Hammerbohrschrauber PBLHM101 sicher bedienen, warten und Fehler beheben. Dieser Leitfaden enthält Informationen zu Montage, Betrieb, Drehmomenteinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der RYOBI PBLHM101 ist ein 18V Brushless Hammerbohrschrauber. Er wird durch Einsetzen des Akkus, Einstellen der Drehrichtung und Betätigen des Auslösers bedient. Modi (Bohren, Schrauben, Schlagbohren) und Drehmoment sind über Ringe am Werkzeug einstellbar. S. 5, 6, 7, 8
Wichtigste Schritte
- Zusatzhandgriff montieren S. 5
- Bohrer einsetzen S. 6
- Drehmoment einstellen S. 8
Erste Inbetriebnahme
- Akku einsetzen, Drehrichtung wählen, Modus wählen, Auslöser drücken. S. 6, 7
Probleme und Lösungen
LED blinkt 3-mal
Akku schwach, ersetzen.
S. 9
LED blinkt 6-mal
Übermäßige Kraft, 5 Sekunden warten.
S. 9
LED blinkt 9-mal
Überhitzung, abkühlen lassen.
S. 9Wartung und Reset
- Bei mehr als 9-maligem Blinken: Akku entfernen und nach einigen Minuten wieder einsetzen. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leerlaufdrehzahl | 0–500/0–2,100/min (RPM) | Rotationsgeschwindigkeit | S. 5 |
| Drehmoment | 750 in.lb | Maximales Drehmoment | S. 5 |
| Schlagzahl | 0–5,400/0–31,000 BPM | Schläge pro Minute | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- Bedienung S. 6, 7, 8
- Wartung & Fehlerbehebung S. 9
- Abbildungen S. 26, 27
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den RYOBI 18V Brushless Hammerbohrschrauber (Modell PBLHM101). Lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise, um das Risiko von Verletzungen, Stromschlägen oder Bränden zu minimieren. Tragen Sie bei der Arbeit stets eine Schutzbrille mit Seitenschutz.
Montage
Das Produkt erfordert eine einfache Montage vor dem ersten Gebrauch:
- Zusatzhandgriff: Der Zusatzhandgriff kann auf beiden Seiten des Werkzeugs montiert werden. Lösen Sie den Griff durch Drehen gegen den Uhrzeigersinn, setzen Sie ihn auf die Montagekanten hinter dem Drehmomentring und ziehen Sie ihn im Uhrzeigersinn fest.
- Gürtelhaken/Bithalter: Diese können ebenfalls an beiden Seiten des Werkzeugs mit der mitgelieferten Schraube befestigt werden.
Bedienung
Der Hammerbohrschrauber verfügt über verschiedene Einstellmöglichkeiten:
- Akku: Zum Einsetzen den Akku in das Werkzeug schieben, bis die Verriegelungen einrasten. Zum Entfernen die Verriegelungen drücken.
- Drehrichtung: Der Wahlschalter befindet sich am Auslöser. Mittelstellung verriegelt den Auslöser. Links für Vorwärtslauf, rechts für Rückwärtslauf.
- Bohrerwechsel: Das Schnellspannbohrfutter ermöglicht den werkzeuglosen Wechsel. Drehen Sie das Futter zum Öffnen oder Schließen.
- Geschwindigkeit: Der Schalter am Getriebe ermöglicht die Wahl zwischen niedriger (1) und hoher (2) Geschwindigkeit.
- Moduswahl: Der Schnellmodus-Wahlschalter erlaubt den Wechsel zwischen Bohr-, Schraub- und Schlagbohrmodus.
Einstellungen

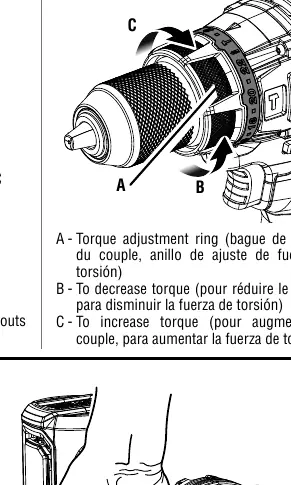

Das Drehmoment kann über den Einstellring (1-22) angepasst werden, um Schraubenköpfe oder Werkstücke nicht zu beschädigen. Höhere Einstellungen bieten mehr Drehmoment.
Wartung und Fehlerbehebung
Halten Sie das Werkzeug sauber und vermeiden Sie Lösungsmittel bei der Reinigung der Kunststoffteile. Das Werkzeug verfügt über eine LED-Anzeige für den Status:
- Dauerleuchten: Normaler Betrieb.
- 3-maliges Blinken: Akku schwach, bitte aufladen.
- 6-maliges Blinken: Übermäßige Kraftanwendung, 5 Sekunden warten.
- 9-maliges Blinken: Überhitzung, Werkzeug abkühlen lassen.
Praktische Hilfe
Typische Probleme
Werkzeug überhitzt
Lassen Sie das Werkzeug im Leerlauf bei voller Geschwindigkeit laufen, um es abzukühlen.
Bohrer rutscht oder klemmt
Stellen Sie sicher, dass der Bohrer gerade im Futter sitzt und nicht in einem Winkel eingespannt wurde.
LED blinkt 3-mal
Akku ist schwach; ersetzen oder aufladen.
LED blinkt 6-mal
Übermäßige Kraftanwendung; stoppen und 5 Sekunden warten.
LED blinkt 9-mal
Überhitzung; lassen Sie das Werkzeug abkühlen.
Vor der Verwendung
- Entfernen Sie den Akku vor Montage- oder Einstellungsarbeiten.
- Tragen Sie eine Schutzbrille mit Seitenschutz.
- Prüfen Sie die Drehrichtungseinstellung.
- Stellen Sie sicher, dass der Zusatzhandgriff fest montiert ist.
- Wählen Sie den korrekten Modus (Bohren, Schrauben, Schlagbohren).
Technische Daten in der Praxis
- Leerlaufdrehzahl
- 0-500 / 0-2100 U/min für verschiedene Anwendungen.
Abbildungen und Diagramme

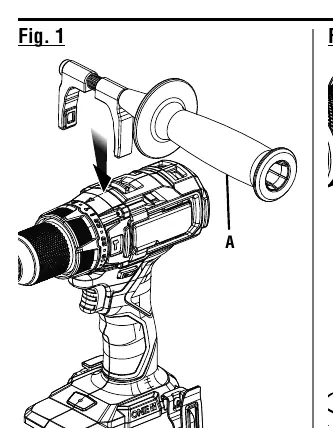

- Fig 1: Montage des Zusatzhandgriffs.

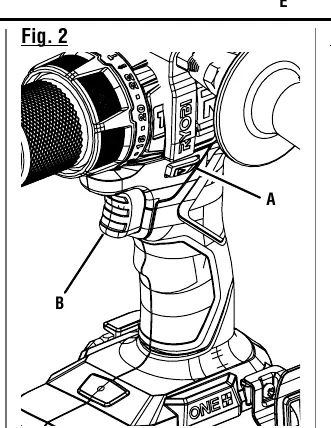

- Fig 2: Drehrichtungswahlschalter und Auslöser.

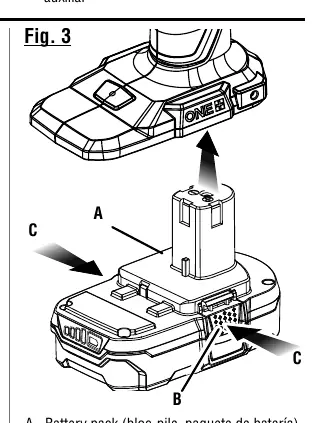

- Fig 3: Akku-Installation.

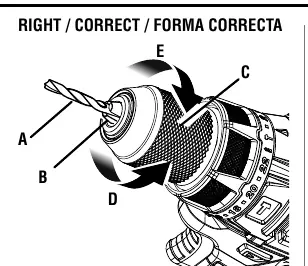

- Fig 4/5: Bohrer-Installation im Schnellspannfutter.

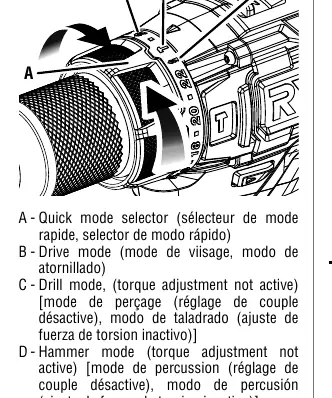

- Fig 8: Schnellmodus-Wahlschalter (Bohren/Schrauben/Schlagbohren).
Modellkompatibilität
- Verwenden Sie nur die im Handbuch angegebenen Akkus und Ladegeräte.
- Nicht zum Mischen von viskosen Mischungen (Beton, Gips) geeignet.
