Bedienungsanleitung für Ryobi 18V LED-Klemmleuchte PCL663
Erfahren Sie, wie Sie Ihre Ryobi 18V LED-Klemmleuchte PCL663 sicher bedienen, montieren und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Bedienungsschritte und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Ryobi PCL663 ist eine 18V LED-Klemmleuchte mit zwei Helligkeitsstufen (900/250 Lumen). Sie wird durch Einsetzen eines 18V Akkus betrieben und kann mittels einer integrierten Klemme an Oberflächen bis 45 mm Dicke befestigt werden. S. 1
Wichtigste Schritte
- Akku einsetzen S. 1
- Klemme befestigen S. 1
Wartung und Reset
- Akku vor Reinigung oder Wartung entfernen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Lichtleistung | 900/250 Lumen | Helligkeitseinstellungen | S. 1 |
Wo es im PDF steht
- Sicherheit und Bedienung S. 1, 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Ryobi 18V LED-Klemmleuchte PCL663 ist für den Haushaltsgebrauch konzipiert. Vor der Verwendung ist es wichtig, die Sicherheitshinweise zu lesen, insbesondere im Umgang mit dem Akku und der Hitzeentwicklung der LED-Linse. Entfernen Sie den Akku immer vor der Lagerung, Reinigung oder Wartung des Geräts.
Produktbeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten:
- Verstellbarer Kopf: Kann geneigt oder gedreht werden, um das Licht auszurichten.
- LED-Linse: Die Lichtquelle, die im Betrieb heiß werden kann.
- Hi/Low/Off-Taste: Zur Steuerung der Helligkeitsstufen und zum Ein-/Ausschalten.
- Klemme: Zur Befestigung an Oberflächen.
- Akkufach: Aufnahme für den 18V Akku.
Bedienung
Akku einsetzen
Schieben Sie den Akku in das Akkufach, bis die Verriegelungen an beiden Seiten einrasten. Stellen Sie sicher, dass der Akku fest sitzt, bevor Sie das Gerät einschalten.
Klemme verwenden
Drücken Sie die Enden der Klemme zusammen, um die Öffnung zu weiten. Sie können die Leuchte an Oberflächen mit einer Dicke von bis zu 45 mm (1-3/4 Zoll) befestigen.
Licht ausrichten
Der Kopf der Leuchte lässt sich neigen und drehen, um den Lichtstrahl in die gewünschte Richtung zu lenken.
Sicherheitshinweise
- Richten Sie den Lichtstrahl nicht direkt auf Personen oder Tiere.
- Blicken Sie nicht direkt in den Lichtstrahl.
- Die LED-Linse kann heiß werden und Stoffe zum Schmelzen bringen; vermeiden Sie Kontakt mit Materialien.
- Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
- Setzen Sie das Gerät nicht Regen oder Nässe aus.
Wartung und Reinigung
Halten Sie die Leuchte trocken, sauber und frei von Öl oder Fett. Verwenden Sie zur Reinigung ein sauberes Tuch. Verwenden Sie keine Bremsflüssigkeit, Benzin, Produkte auf Erdölbasis oder starke Lösungsmittel, da diese den Kunststoff beschädigen können.
Praktische Hilfe
Typische Probleme
Licht leuchtet nicht
Prüfen Sie, ob der Akku vollständig geladen ist und korrekt im Akkufach eingerastet ist.
Überhitzung der Linse
Die LED-Linse wird im Betrieb heiß. Berühren Sie diese nicht und halten Sie sie von brennbaren Stoffen fern.
Vor der Verwendung
- Akku vollständig geladen?
- Ist die Klemmfläche stabil und nicht dicker als 45 mm?
- Sind alle Teile unbeschädigt?
- Ist der Arbeitsbereich frei von brennbaren Flüssigkeiten?
Technische Daten in der Praxis
- Lichtleistung
- 900/250 Lumen (zwei Helligkeitsstufen)
Abbildungen und Diagramme

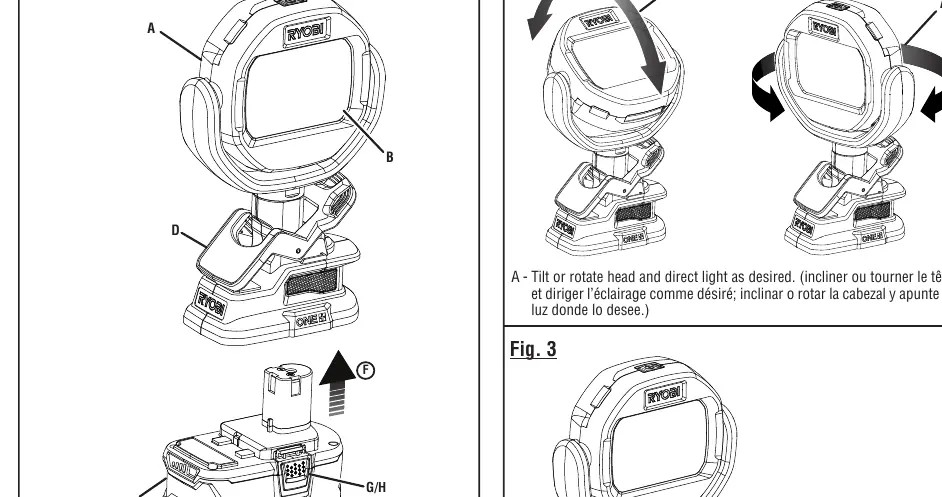

- Fig 1: Übersicht der Komponenten (Kopf, Linse, Schalter, Klemme, Akku)
- Fig 2: Montage der Klemme an einer Oberfläche
- Fig 3: Verstellen des Leuchtkopfes
Modellkompatibilität
- Verwenden Sie nur die vom Hersteller empfohlenen Akkus und Ladegeräte gemäß Ergänzung 987000-432.
