Bedienungsanleitung für Ryobi P2608 18V bürstenlose Heckenschere

Detaillierte Bedienungsanleitung für die Ryobi P2608 18V bürstenlose Heckenschere. Erfahren Sie alles über Montage, sicheren Betrieb, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Ryobi P2608 ist eine 18V bürstenlose Heckenschere. Zum Starten drücken Sie die Entriegelungstaste und dann den Schalter. Halten Sie das Gerät immer mit beiden Händen. S. 9, 11

Wichtigste Schritte

  • Akku einsetzen S. 10
  • Klingen schmieren S. 12

Erste Inbetriebnahme

  • Entfernen Sie den Klingenschutz, drücken Sie die Entriegelungstaste und betätigen Sie den Schalter. S. 11

Probleme und Lösungen

Klingen blockieren

Motor kehrt automatisch um. Schalter loslassen und erneut drücken.

S. 9

Technische Daten

Parameter Wert Hinweis Seiten
Motor 18 V DC Betriebsspannung S. 9
Schnittkapazität 3/4 in. Maximale Aststärke S. 9

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Montage und Betrieb S. 7, 8, 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Produktübersicht (Fig. 1) Seite 2 Akku-Installation (Fig. 3) Seite 2 Korrekte Arbeitsposition (Fig. 5) Seite 3 Klingenschärfen (Fig. 8) Seite 3

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für die Ryobi P2608 18V bürstenlose Heckenschere. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden, um das Risiko von Verletzungen, Stromschlägen oder Bränden zu minimieren.

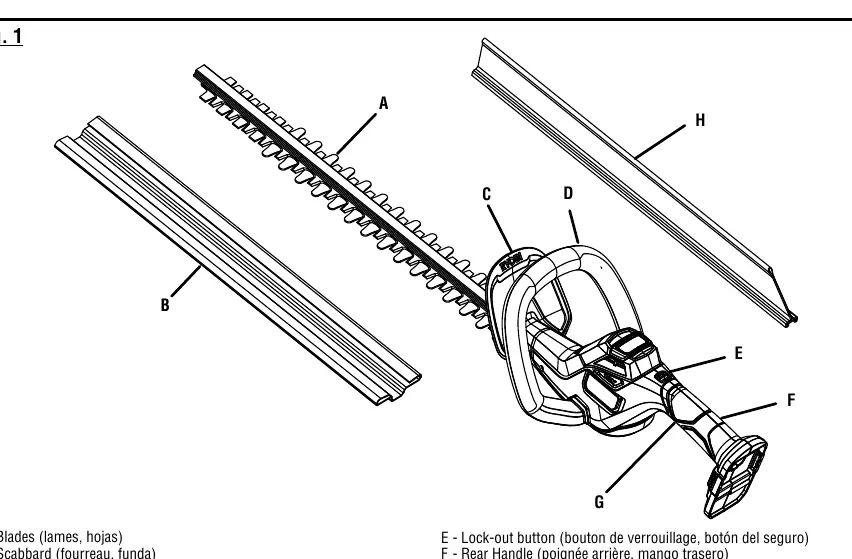

Produktübersicht (Fig. 1)
Produktübersicht (Fig. 1)

Produktbeschreibung

Die Heckenschere verfügt über eine Anti-Blockier-Technologie, die den Motor bei blockierten Klingen automatisch kurzzeitig umkehrt. Ein mitgelieferter Deflektor hilft dabei, Schnittgut von den Händen des Bedieners fernzuhalten.

Montage

Das Produkt wird vollständig montiert geliefert. Überprüfen Sie nach dem Auspacken, ob alle Teile vorhanden sind. Der Deflektor kann bei Bedarf auf die Führungsschiene geschoben werden, bis er unter dem Schutz einrastet.

Betrieb

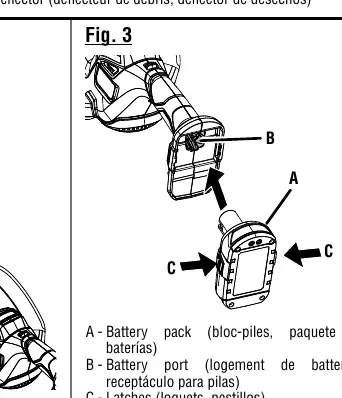

Akku-Installation (Fig. 3)
Akku-Installation (Fig. 3)
Korrekte Arbeitsposition (Fig. 5)
Korrekte Arbeitsposition (Fig. 5)
  • Akku einsetzen: Schieben Sie den Akku in den Akkuschacht, bis die Verriegelungen einrasten.
  • Starten: Drücken und halten Sie die Entriegelungstaste, dann drücken Sie den Schalter.
  • Stoppen: Lassen Sie den Schalter los. Die Entriegelungstaste setzt sich automatisch zurück.
  • Schnitttipps: Halten Sie das Gerät immer mit beiden Händen. Schneiden Sie Äste bis zu einer Dicke von 19 mm (3/4 Zoll).

Wartung und Pflege

Entfernen Sie vor jeder Wartung den Akku. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch. Schmieren Sie die Klingen vor und nach jedem Gebrauch mit leichtem Maschinenöl. Stumpfe Klingen können mit einer 8-Zoll-Rundfeile (1/4 oder 7/32 Zoll Durchmesser) nachgeschärft werden.

Klingenschärfen (Fig. 8)
Klingenschärfen (Fig. 8)

Sicherheit

Tragen Sie immer eine Schutzbrille mit Seitenschutz. Verwenden Sie das Gerät nicht bei schlechtem Wetter oder Gewittergefahr. Halten Sie alle Körperteile von den Klingen fern.

Praktische Hilfe

Typische Probleme

Klingen blockieren während des Betriebs

Die Anti-Blockier-Technologie kehrt den Motor automatisch um. Lassen Sie den Schalter los und drücken Sie ihn erneut, um den Betrieb fortzusetzen.

Gerät startet nicht

Überprüfen Sie, ob der Akku vollständig geladen und korrekt im Akkuschacht eingerastet ist.

Vor der Verwendung

  • Schutzbrille mit Seitenschutz tragen
  • Arbeitsbereich von Fremdkörpern wie Drähten oder Schnüren befreien
  • Klingenschutz entfernen
  • Akku auf festen Sitz prüfen
  • Sicherstellen, dass beide Hände an den Griffen sind

Technische Daten in der Praxis

Klingenlänge
22 Zoll (ca. 56 cm)
Schnittkapazität
3/4 Zoll (19 mm)
Schnittgeschwindigkeit
3.200 Schnitte pro Minute

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Komponenten (Klingen, Schutz, Griffe, Entriegelungstaste, Schalter, Deflektor)
  • Fig. 3: Einsetzen und Entnehmen des Akkus
  • Fig. 5: Korrekte Arbeitsposition mit beiden Händen
  • Fig. 8: Schärfen der Klingen mit einer Rundfeile

Modellkompatibilität

  • Verwenden Sie nur die in der Anleitung aufgeführten Akkus und Ladegeräte.
  • Nicht für Äste über 19 mm (3/4 Zoll) geeignet.
