Bedienungsanleitung für Ryobi 18V Stichsäge PCL525

Erfahren Sie, wie Sie Ihre Ryobi 18V Stichsäge PCL525 sicher bedienen, Klingen wechseln, Schnitte anpassen und das Gerät warten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Ryobi PCL525 ist eine 18V-Stichsäge mit werkzeugloser Klingenaufnahme, 4 Orbitaleinstellungen und einer verstellbaren Basis für Gehrungsschnitte bis 45°. Sie ist für Holz, Metall und Kunststoff geeignet. S. 6, 7, 8

Wichtigste Schritte

  • Klingenwechsel S. 7, 16
  • Gehrungsschnitt einstellen S. 9, 18

Erste Inbetriebnahme

  • Akku einsetzen und Sperrknopf entriegeln S. 7, 16

Probleme und Lösungen

Klinge löst sich

Prüfen Sie, ob eine T-Schaft-Klinge verwendet wird und korrekt eingerastet ist.

S. 7, 16

Wartung und Reset

  • Reinigung mit sauberem Tuch, keine Lösungsmittel verwenden. S. 10, 19

Technische Daten

Parameter Wert Hinweis Seiten
Hublänge 25,4 mm (1 Zoll) Hublänge der Klinge S. 6, 15
Hubzahl 0 - 3.000 /min Geschwindigkeit der Klinge S. 6, 15

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4
  • Bedienung S. 6, 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Werkzeuglose Klingenaufnahme Seite 30 Einstellung der Orbitalbewegung Seite 30 Einstellung für Gehrungsschnitte Seite 31

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen und Betriebshinweise für die Ryobi 18V Stichsäge PCL525. Lesen Sie alle Anweisungen vor der Inbetriebnahme sorgfältig durch, um Verletzungen zu vermeiden. Bewahren Sie dieses Handbuch für zukünftige Referenzzwecke auf.

Produktbeschreibung

Die Ryobi PCL525 ist eine kabellose 18V-Stichsäge, die für das Schneiden von Holz, Metall und Kunststoff konzipiert ist. Zu den Hauptmerkmalen gehören eine werkzeuglose Klingenaufnahme, eine einstellbare Orbitaleinstellung (4 Stufen) für effizienteres Schneiden und eine verstellbare Basis für Gehrungsschnitte von 0° bis 45°.

Montage und Inbetriebnahme

Werkzeuglose Klingenaufnahme
Werkzeuglose Klingenaufnahme
  • Akku einsetzen/entfernen: Sperren Sie den Auslöser, indem Sie den Sperrknopf in die verriegelte Position schieben. Setzen Sie den Akku ein, bis die Verriegelungen einrasten.
  • Klingenwechsel: Die werkzeuglose Klingenaufnahme erfordert keinen Schlüssel. Drehen Sie den Klemmenhebel, setzen Sie die T-Schaft-Klinge ein und stellen Sie sicher, dass sie in der Führungsrolle zentriert ist.

Bedienung

Einstellung der Orbitalbewegung
Einstellung der Orbitalbewegung
Einstellung für Gehrungsschnitte
Einstellung für Gehrungsschnitte

Sicherheitshinweise

  • Tragen Sie immer eine Schutzbrille mit Seitenschutz.
  • Verwenden Sie bei staubigen Arbeiten eine Gesichts- oder Staubmaske.
  • Halten Sie Hände und Finger vom Bereich zwischen Getriebegehäuse und Klingenaufnahme fern.

Schnittarten

  • Allgemeines Schneiden: Legen Sie die Vorderseite der Basis auf das Werkstück und richten Sie die Klinge aus. Üben Sie nur so viel Druck aus, dass die Klinge schneidet, ohne das Gerät zu überlasten.
  • Orbitaleinstellung: Verwenden Sie den Einstellknopf, um die Orbitalbewegung anzupassen. Eine niedrigere Einstellung sorgt für ein glatteres Finish, eine höhere für schnelleres Schneiden.
  • Gehrungsschnitte: Die Basis kann für Winkel von 0° bis 45° nach links oder rechts eingestellt werden. Lösen Sie die Pivot-Schrauben mit dem mitgelieferten Sechskantschlüssel, stellen Sie den Winkel ein und ziehen Sie die Schrauben wieder fest.
  • Metallschneiden: Verwenden Sie den Modus ohne Orbitalbewegung (Einstellung 0). Verwenden Sie bei Bedarf Schmiermittel, um die Klinge kühl zu halten.

Wartung

Vermeiden Sie die Verwendung von Lösungsmitteln bei der Reinigung von Kunststoffteilen. Verwenden Sie saubere Tücher, um Schmutz, Staub, Öl oder Fett zu entfernen. Verwenden Sie bei Reparaturen nur identische Ersatzteile.

Praktische Hilfe

Typische Probleme

Klinge löst sich während des Betriebs

Stellen Sie sicher, dass eine T-Schaft-Klinge verwendet wird und diese vollständig in der Klemmenaufnahme eingerastet ist.

Motor überhitzt oder Klinge bricht

Üben Sie nicht zu viel Druck auf die Säge aus. Lassen Sie die Klinge die Arbeit machen und stellen Sie sicher, dass die Orbitaleinstellung für das Material geeignet ist.

Übermäßige Vibration beim Metallschneiden

Spannen Sie das Werkstück fest ein und sägen Sie so nah wie möglich am Einspannpunkt. Verwenden Sie ggf. eine Klinge mit feinerer Zahnung.

Vor der Verwendung

  • Akku ist vollständig geladen und korrekt eingesetzt.
  • Die richtige Klinge für das Material ist installiert.
  • Das Werkstück ist sicher auf einer stabilen Unterlage befestigt.
  • Augenschutz wird getragen.
  • Der Sperrknopf ist in der entriegelten Position, bevor der Auslöser gedrückt wird.

Technische Daten in der Praxis

Orbitaleinstellungen
4 Stufen zur Anpassung der Schnittaggressivität und Oberflächengüte.

Abbildungen und Diagramme

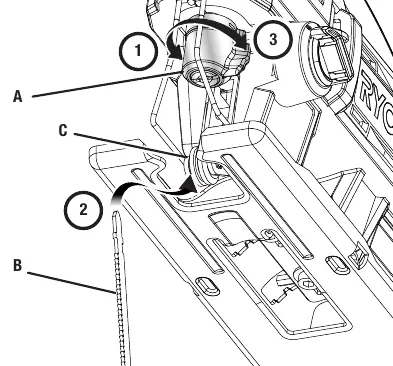

  • Fig. 4 zeigt den werkzeuglosen Klingenwechsel.

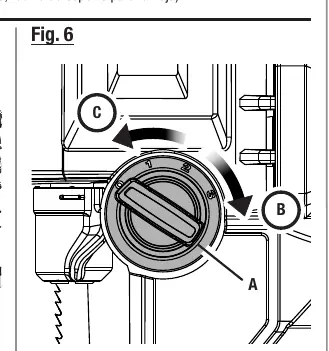

  • Fig. 6 zeigt die Einstellung der Orbitalbewegung.

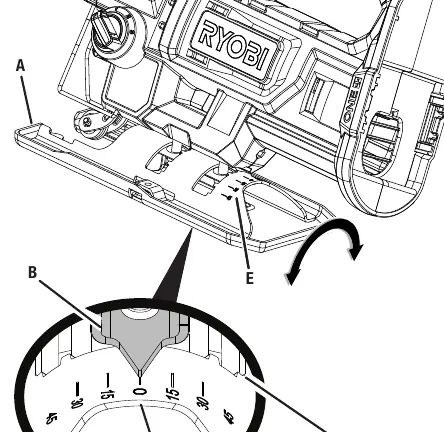

  • Fig. 10 & 11 zeigen die Einstellung der Basis für Gehrungsschnitte.

Modellkompatibilität

  • Nur für T-Schaft-Klingen geeignet.
  • Verwenden Sie nur Ryobi 18V Lithium-Ionen-Akkus.
