Ruud Ultra Plug-in Wärmepumpen-Warmwasserbereiter
Schnellstart- und Installationsanleitung für den Ruud Ultra Plug-in Wärmepumpen-Warmwasserbereiter. Erfahren Sie alles über Installation, Anforderungen an den Raum, Zubehör und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Ruud Ultra Plug-in Wärmepumpen-Warmwasserbereiter ist für eine einfache Installation konzipiert und kann direkt an eine Standard-Steckdose angeschlossen werden. Er bietet eine hohe Energieeffizienz durch Wärmepumpentechnologie und ist mit EcoNet Wi-Fi-Konnektivität ausgestattet. Für einen optimalen Betrieb ist die Einhaltung der Raumgrößen- und Belüftungsanforderungen entscheidend. Wenn die Raumtemperatur während des Betriebs um mehr als 15°F (8°C) abfällt, ist eine Kanalisierung der Abluft erforderlich.
Produktbeschreibung
Das Gerät nutzt eine Wärmepumpe zur effizienten Warmwasserbereitung. Zu den Hauptmerkmalen gehören:
- 120V Plug-in: Einfacher Anschluss an eine Standard-Steckdose.
- EcoNet Wi-Fi: Ermöglicht die Steuerung über eine mobile App (Temperatur, Zeitpläne, Urlaubsmodus).
- HydroBoost: Integriertes Mischventil zur Maximierung der Leistung.
- LeakGuard & LeakSense: Vorbereitet für Leckerkennung und automatische Absperrung.
- Betriebsmodi: Wärmepumpe und Urlaubsmodus (2-28 Tage oder unbegrenzt).
Installationsrichtlinien
Die Installation hängt von der Raumgröße und der Art der Belüftung ab:
- Raumgröße > 700 Kubikfuß: Keine zusätzliche Belüftung erforderlich.
- Raumgröße < 700 Kubikfuß: Erfordert eine vollständig mit Lamellen versehene Tür oder zwei Lüftungsschlitze (oben und unten).
- Kanalisierung: Wenn ein Einlass- oder Auslasskanal verwendet wird, ist in Räumen jeder Größe eine ausreichende Luftzufuhr (z.B. Luftspalt unter der Tür) sicherzustellen.
- Mindestabstände: 0 Zoll an Rückseite und Seiten, 6 Zoll an der Oberseite.
Technische Daten
Die Serie ist in Kapazitäten von 40, 50, 65 und 80 Gallonen erhältlich. Alle Modelle verfügen über ein integriertes Wi-Fi-Steuerungsboard. Die genauen Abmessungen (Höhe, Durchmesser) und Leistungsdaten (UEF, Wiederaufheizrate) variieren je nach Modellnummer (PROUH40, PROUH50, PROUH65, PROUH80).

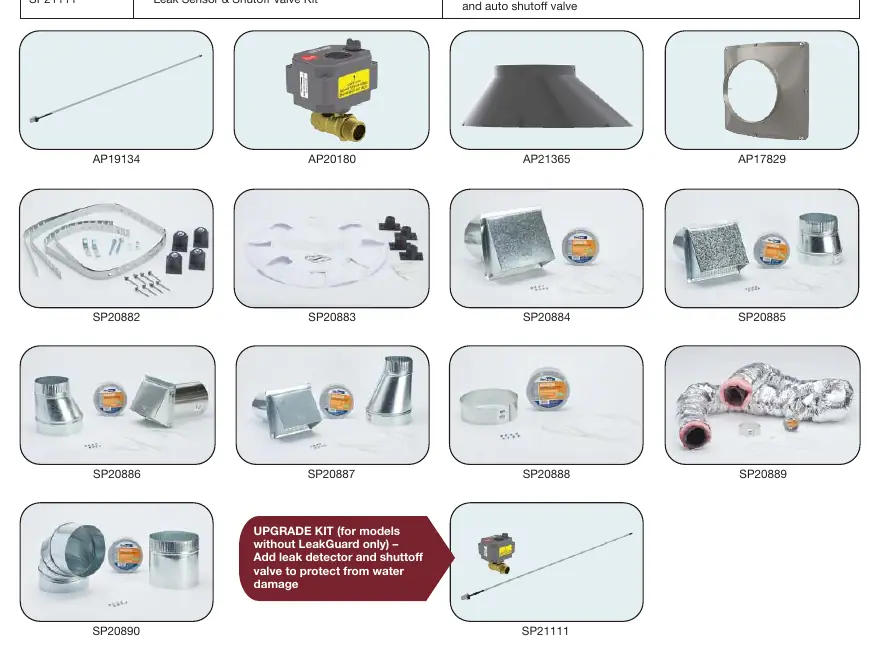

Zubehör und Ersatzteile
Für das Gerät ist diverses Zubehör erhältlich, um die Funktionalität zu erweitern:
- Leckschutz: Leckagesensor (AP19134) und automatisches Absperrventil (AP20180).
- Ducting: Einlass- und Auslassadapter, flexible Kanalkits (25 Fuß) und starre Winkelstücke.
- Installation: Erdbeben-Isolationskit, Vibrationsisolationskit und verschiedene Abschlusskits für die Abluft.
Praktische Hilfe
Typische Probleme
Raumtemperatur fällt während des Betriebs um mehr als 15°F (8°C)
Die Luftzirkulation ist unzureichend. Verwenden Sie Kanäle, um die kalte Abluft nach außen zu leiten.
Raumgröße ist kleiner als 700 Kubikfuß
Installieren Sie eine vollständig mit Lamellen versehene Tür oder zwei Lüftungsschlitze (oben und unten) in der Tür.
Kein Platz für zusätzliche Belüftung in einem kleinen Schrank
Stellen Sie sicher, dass ein Luftspalt von 18 Quadratzoll (0,75 Zoll Abstand) unter der Tür vorhanden ist und die Abluft direkt zur Lüftung zeigt.
Vor der Verwendung
- Überprüfen Sie, ob der Installationsort die Mindestgröße von 700 Kubikfuß erfüllt oder ob Belüftungsmaßnahmen erforderlich sind.
- Stellen Sie sicher, dass eine 120V-Steckdose in der Nähe verfügbar ist.
- Prüfen Sie die Mindestabstände: 0 Zoll hinten/seitlich, 6 Zoll oben.
- Installieren Sie bei Bedarf das Leckschutz-Upgrade-Kit (Leckagesensor und Absperrventil).
- Stellen Sie sicher, dass die WLAN-Verbindung für die EcoNet-App-Einrichtung verfügbar ist.
Technische Daten in der Praxis
- UEF (Uniform Energy Factor)
- Ein Maß für die Energieeffizienz des Warmwasserbereiters; ein höherer Wert bedeutet geringere Betriebskosten.
- First Hr. Rating
- Die Menge an heißem Wasser in Gallonen, die das Gerät in der ersten Stunde bei voller Kapazität liefern kann.
- Recovery in G.P.H
- Die Wiederaufheizrate in Gallonen pro Stunde bei einem Temperaturanstieg von 60°F.
Abbildungen und Diagramme

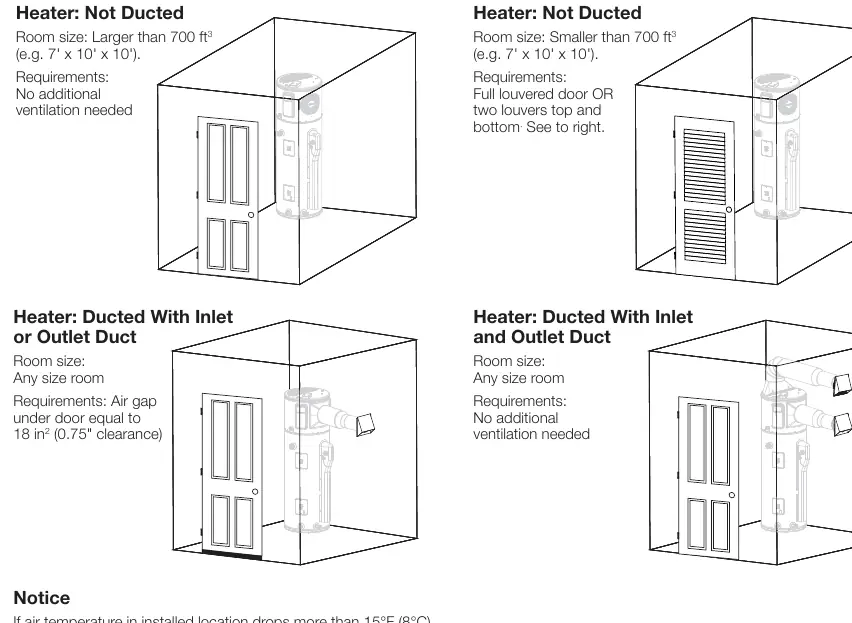

- Die Installationsdiagramme auf Seite 3 zeigen die Anforderungen an die Belüftung für verschiedene Szenarien (mit/ohne Kanäle, Raumgröße).

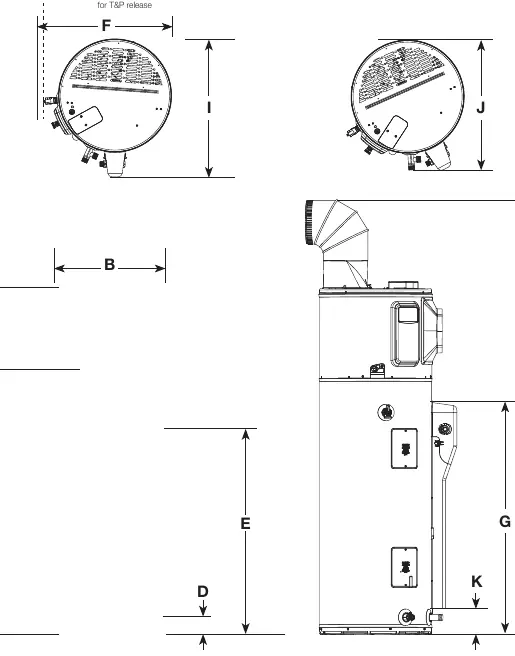

- Die Spezifikationstabelle auf Seite 2 enthält die genauen Abmessungen (A-K) für die verschiedenen Tankgrößen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Erfordert eine 120V-Stromversorgung.
- Kompatibel mit EcoNet Wi-Fi-Technologie.
