Bedienungsanleitung für den Durchlauferhitzer Bosch AquaStar 125HX
Schnellstartanleitung und Installationshandbuch für den Bosch AquaStar 125HX Durchlauferhitzer. Erfahren Sie alles über die sichere Montage, Gas- und Wasseranschlüsse, Temperatureinstellungen, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für den Bosch AquaStar 125HX (LP und NG Modelle). Das Gerät ist ausschließlich für die Erwärmung von Trinkwasser bestimmt und nicht für die Raumheizung zugelassen. Eine unsachgemäße Installation oder Wartung kann zu Sachschäden, Verletzungen oder Tod führen. Die Installation muss durch einen qualifizierten Installateur oder Gasversorger erfolgen.
Produktbeschreibung
Der AquaStar 125HX ist ein modulierender Durchlauferhitzer mit elektronischer Zündung, der durch den Wasserdurchfluss aktiviert wird. Er verfügt über einen hydro-generatorbetriebenen Zünder, einen Überhitzungsschutz, einen Temperaturbegrenzer und eine Abgasüberwachung.
Installation und Montage
Das Gerät ist für die Wandmontage in Innenräumen zertifiziert. Beachten Sie unbedingt die Mindestabstände zu brennbaren Materialien: Oben 12 Zoll (306 mm), Vorne 4 Zoll (102 mm), Hinten 0 Zoll, Seiten 4 Zoll (102 mm), Boden 12 Zoll (306 mm). Das Gerät darf nicht in Badezimmern, Schlafzimmern oder geschlossenen Räumen installiert werden, die nicht ausreichend belüftet sind. Sorgen Sie für eine ausreichende Verbrennungsluftzufuhr und eine ordnungsgemäße Abgasführung (Mindestdurchmesser 5 Zoll).
Gas- und Wasseranschlüsse

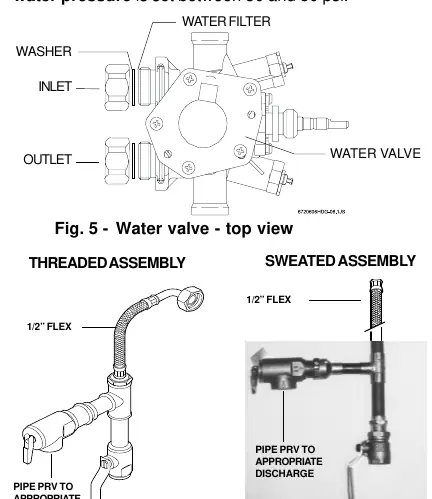

Der mitgelieferte Gasdruckregler muss vor dem Anschluss der Gasleitung installiert werden. Verwenden Sie für die Gasleitung vorzugsweise schwarzes Eisenrohr. Das Gerät muss während Druckprüfungen der Gasleitung vom System getrennt werden. Wasseranschlüsse sollten mit Kupferrohren erfolgen. Installieren Sie ein Sicherheitsventil (PRV) am Warmwasserausgang. Spülen Sie die Leitungen vor dem Anschluss, um Schmutz zu entfernen.
Inbetriebnahme und Bedienung
Stellen Sie sicher, dass das System mit Wasser gefüllt ist, bevor Sie das Gerät einschalten. Öffnen Sie den Kaltwasserzulauf und einen Warmwasserhahn, um Luft aus dem System zu entfernen. Schalten Sie das Gerät über den Ein-/Ausschalter hinter der Frontabdeckung ein. Die Wassertemperatur kann über den Drehknopf an der Vorderseite eingestellt werden. Eine rote LED blinkt bei zu geringem Wasserdruck, eine grüne LED zeigt den Betrieb des Hauptbrenners an.
Wartung und Pflege
Eine jährliche Inspektion und Reinigung durch einen Fachmann wird empfohlen. Dies umfasst die Überprüfung des Abgassystems, der Pilotflamme und der Brenner. Bei hartem Wasser kann eine Entkalkung des Wärmetauschers erforderlich sein. Schmieren Sie das Wasserventil alle zwei Jahre mit Silikon- oder Lithiumfett.
Fehlerbehebung
Bei Problemen wie "Kein Funke am Pilot" prüfen Sie den Ein-/Ausschalter, den Wasserdurchfluss, den Wasserfilter und ob die Kaltwasserleitung korrekt angeschlossen ist. Wenn der Pilot brennt, aber die Brenner nicht zünden, prüfen Sie auf Luft in der Gasleitung oder eine unzureichende Gaszufuhr. Bei schwankenden Temperaturen prüfen Sie auf ungleichmäßigen Wasserdruck oder eine Vermischung von Kalt- und Warmwasser.
Technische Daten
Gasleistung: max. 117.000 Btu/h, min. 28.000 Btu/h. Wasseranschluss: 1/2 Zoll NPT. Abgasrohr: 5 Zoll. Betriebsdruck: min. 18 PSI, max. 150 PSI. Gewicht: ca. 40 lbs (netto).
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Kein Zündfunke am Pilot
Prüfen Sie, ob der Ein-/Ausschalter auf 'On' steht, der Wasserdurchfluss ausreicht (mind. 0,5 GPM), der Wasserfilter sauber ist und keine Kreuzverbindung in den Wasserleitungen vorliegt.
Pilot brennt, aber Hauptbrenner zündet nicht
Entlüften Sie die Gasleitung, stellen Sie sicher, dass der Gashahn offen ist und der Gasdruck den Spezifikationen entspricht.
Wasser ist zu heiß
Drehen Sie den Temperaturregler gegen den Uhrzeigersinn, um die Temperatur zu senken.
Wasser ist nicht heiß genug
Drehen Sie den Temperaturregler im Uhrzeigersinn oder reduzieren Sie den Wasserdurchfluss am Wasserhahn.
Vor der Verwendung
- Prüfen Sie, ob das Gerät für die vorhandene Gasart (LP oder NG) geeignet ist.
- Stellen Sie sicher, dass das Abgasrohr korrekt installiert ist und keine Hindernisse aufweist.
- Überprüfen Sie alle Gas- und Wasseranschlüsse auf Dichtheit (mit Seifenlauge, niemals mit offener Flamme).
- Stellen Sie sicher, dass der Wasserdruck zwischen 30 und 50 PSI liegt (bei Brunnenbetrieb).
- Entfernen Sie alle brennbaren Materialien aus der Nähe des Geräts.
Technische Daten in der Praxis
- Vent Diameter
- Erforderlicher Durchmesser des Abgasrohrs (5 Zoll).
- Min. Water Pressure
- Mindestwasserdruck für den Betrieb (18 PSI bei 4 GPM).
Abbildungen und Diagramme
- Fig. 1: Montageanleitung mit L-Haken und Abständen.
- Fig. 4: Installation des Gasdruckreglers am Gaseinlass.

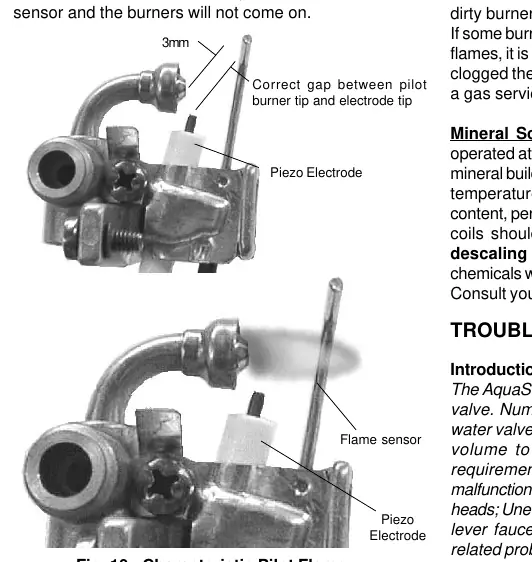

- Fig. 10: Korrekter Abstand zwischen Pilotbrenner und Elektrode.
- Fig. 13: Elektrischer Schaltplan für die Fehlersuche.
Modellkompatibilität
- Nicht für den Einsatz in Wohnmobilen, Booten oder als Raumheizung zugelassen.
- Nicht für die Außeninstallation geeignet.
- Bei Installation über 2000 Fuß Höhe ist eine Anpassung des Gasdrucks erforderlich.
