Installationsanleitung für Airthereal 14KW Durchlauferhitzer

Wichtige Informationen zur Installation

Dieses Gerät muss von einem qualifizierten Fachmann gemäß den nationalen, staatlichen, regionalen und lokalen Elektro- und Sanitärvorschriften installiert werden. Die Installation erfordert grundlegende Kenntnisse der Elektrotechnik.

Benötigte Werkzeuge

• Spannungsprüfer
• Schraubendreher
• Zange
• Abisolierzange

Elektrische Anforderungen

Stellen Sie vor der Installation sicher, dass Ihr Sicherungskasten die folgenden Spezifikationen für das Gerät erfüllt:

• Spannung: 240V (nicht 120V)
• Schutzschalter: 60A zweipoliger Schutzschalter
• Verkabelung: 6AWG/2 Kabel

Wenn die vorhandene Infrastruktur nicht den Anforderungen entspricht, muss ein Fachmann einen neuen Anschluss oder Schutzschalter installieren.

Installationsschritte

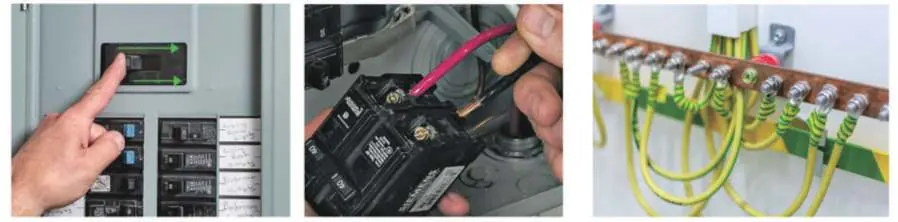

1. Strom abschalten: Schalten Sie den Strom am Sicherungskasten vollständig ab, bevor Sie mit Arbeiten beginnen.
2. Verkabelung: Verbinden Sie jedes Adernpaar mit einem Schutzschalter (siehe Schaltplan). Stellen Sie sicher, dass jeder Schutzschalter mit einem schwarzen und einem roten Kabel verbunden ist.
3. Kabelwahl: Verwenden Sie einen geeigneten Kabelquerschnitt, der allen geltenden elektrischen Vorschriften entspricht, und verlegen Sie die Kabel vom Hauptsicherungskasten zum Durchlauferhitzer.
4. Erdung: Ein separater Erdungsleiter ist zwingend erforderlich.
5. Überprüfung: Überprüfen Sie alle elektrischen Verbindungen erneut, um sicherzustellen, dass sie korrekt, fest und sicher sind.

Sicherheitshinweise

Warnung: Versuchen Sie unter keinen Umständen, das Gerät zu reinigen, zu installieren, zu überprüfen, zu reparieren oder zu demontieren, ohne vorher den Strom am Sicherungskasten vollständig abzuschalten. Schwere Körperverletzungen oder Tod können die Folge sein, wenn diese Warnung ignoriert wird.
