Ersatzteilliste für Bosch Aquastar 125HX

Detaillierte Ersatzteilliste und Explosionszeichnung für den Bosch Aquastar 125HX Durchlauferhitzer. Identifizieren Sie Bauteile und Ersatzteilnummern schnell und einfach.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die offizielle Explosionszeichnung und die Ersatzteilliste für den Bosch Aquastar 125HX Durchlauferhitzer. Es dient als Referenz für die Identifizierung von Bauteilen bei Wartungs- oder Reparaturarbeiten.

Explosionszeichnung und Bauteile

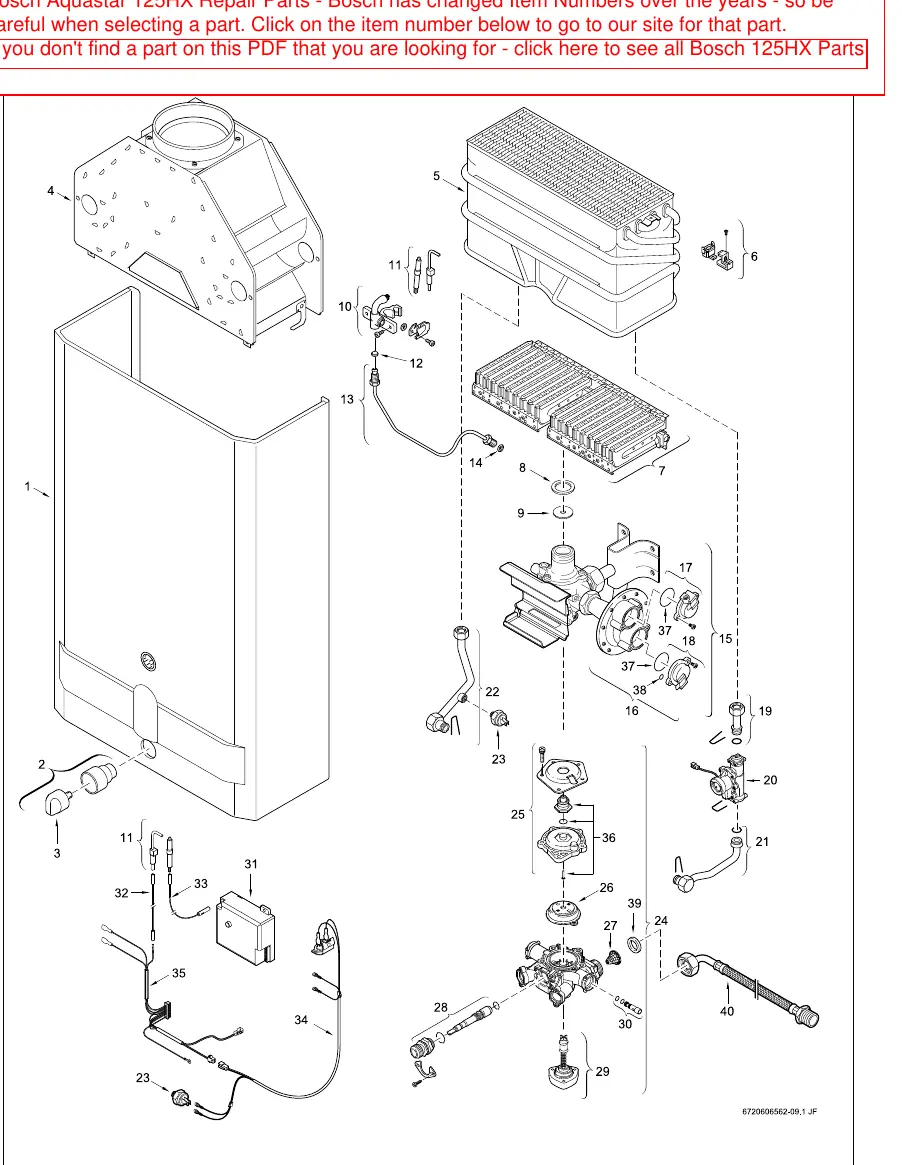

Die Explosionszeichnung (Fig. 15) stellt die interne Anordnung der Komponenten dar. Jedes Bauteil ist mit einer Ziffer markiert, die direkt mit der Ersatzteilliste korrespondiert. Dies ermöglicht eine präzise Zuordnung der benötigten Ersatzteile.

Explosionszeichnung der internen Komponenten des Bosch Aquastar 125HX

Hinweise zur Ersatzteilsuche

Bei der Suche nach Ersatzteilen ist es wichtig, auf die spezifischen Anforderungen Ihres Geräts zu achten. Einige Bauteile unterscheiden sich je nach verwendeter Gasart:

NG: Erdgas (Natural Gas)
LPG: Flüssiggas (Liquefied Petroleum Gas)

Stellen Sie sicher, dass Sie die korrekte Ersatzteilnummer aus der Tabelle verwenden, um die Kompatibilität mit Ihrem Gerät sicherzustellen. Achten Sie bei der Bestellung auf die exakte Bezeichnung und die zugehörige Bosch-Ersatzteilnummer.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil

Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Identifizierung des richtigen Ersatzteils

Vergleichen Sie das defekte Bauteil mit der Explosionszeichnung und nutzen Sie die entsprechende Nummer, um das Teil in der Liste zu finden.

Unterschiedliche Gasarten

Achten Sie bei Bauteilen wie dem Hauptbrenner oder dem Gasventil auf die Kennzeichnung NG (Erdgas) oder LPG (Flüssiggas), da diese nicht untereinander austauschbar sind.

Vor der Verwendung

Identifizieren Sie das Modell (125HX).
Lokalisieren Sie das Bauteil in der Explosionszeichnung.
Prüfen Sie, ob das Bauteil für Erdgas (NG) oder Flüssiggas (LPG) spezifiziert ist.
Notieren Sie die Ersatzteilnummer aus der Tabelle.
