Bedienungsanleitung für den Durchlauferhitzer Bosch AquaStar 125HX
Erfahren Sie alles über die Installation und den Betrieb des Bosch AquaStar 125HX Durchlauferhitzers. Diese Anleitung enthält technische Spezifikationen, Anforderungen an Gas- und Wasseranschlüsse sowie Informationen zur Belüftung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Bosch AquaStar 125HX ist ein Durchlauferhitzer, der mit einem hydro-generierten Zündsystem arbeitet. Das bedeutet, dass das Gerät keinen Stromanschluss und keine Batterien benötigt, da die Energie aus dem fließenden Wasser zur Zündung genutzt wird. Das Gerät ist für die Versorgung einer Hauptanwendung (z. B. Dusche, Badewanne oder Waschmaschine) gleichzeitig ausgelegt.
Technische Spezifikationen
Das Gerät bietet eine Leistung von 28.000 bis 117.000 BTU sowohl für Erdgas (NG) als auch für Flüssiggas (LP). Der Mindestdurchfluss zur Aktivierung des Geräts beträgt 0,5 Gallonen pro Minute (GPM). Die Abmessungen betragen 29,75 Zoll Höhe, 18,25 Zoll Breite und 8,75 Zoll Tiefe bei einem Gewicht von 44 lbs.
Installationsvoraussetzungen
Für die Installation sind folgende Anschlüsse und Bedingungen zu beachten:
- Gasanschluss: 1/2 Zoll Male NPT.
- Wasseranschluss: 1/2 Zoll Male NPT.
- Gasdruck (Erdgas): Minimum 7 Zoll WC, Maximum 14 Zoll WC.
- Gasdruck (Flüssiggas): Minimum 11 Zoll WC, Maximum 14 Zoll WC.
- Wasserdruck: Minimum 18 PSI, Maximum 150 PSI.
- Abzug: 5 Zoll doppelwandiger Typ B Abzug, vertikale Installation erforderlich.
Belüftungsoptionen
Das Gerät unterstützt standardmäßig einen natürlichen Abzug (Natural Draft). Optional ist ein Power-Vent-System (Teil #AQ1) erhältlich, das eine horizontale Belüftung durch die Seitenwand ermöglicht und den Schornstein ersetzt.
Kontakt und Support
Für Vertrieb, Service, Installation und technische Informationen steht die Controlled Energy Corporation zur Verfügung. Kontaktieren Sie den Support unter der gebührenfreien Nummer 866-642-3199, per Fax unter 802-496-6924 oder per E-Mail unter [email protected]. Weitere Informationen finden Sie auf der Website www.ControlledEnergy.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät zündet nicht
Stellen Sie sicher, dass der Wasserdurchfluss mindestens 0,5 GPM beträgt. Das Gerät benötigt keinen Strom, sondern hydro-generierte Energie aus dem Wasserfluss.
Unzureichende Warmwasserleistung
Das Gerät ist für die Versorgung von nur einer Hauptanwendung gleichzeitig ausgelegt. Vermeiden Sie den gleichzeitigen Betrieb mehrerer Entnahmestellen.
Vor der Verwendung
- Prüfen Sie, ob der Gasdruck den Anforderungen entspricht (NG: 7-14'' WC, LP: 11-14'' WC).
- Stellen Sie sicher, dass der Wasserdruck zwischen 18 und 150 PSI liegt.
- Überprüfen Sie, ob ein 5'' doppelwandiger Typ B Abzug korrekt installiert ist.
- Stellen Sie sicher, dass die Gas- und Wasseranschlüsse 1/2'' NPT entsprechen.
- Prüfen Sie, ob der Mindestdurchfluss von 0,5 GPM erreicht wird.
Technische Daten in der Praxis
- Mindestdurchfluss
- 0,5 Gallonen pro Minute (GPM) sind erforderlich, um das hydro-generierte Zündsystem zu aktivieren.
- Gasdruck (NG/LP)
- Der Eingangsdruck muss innerhalb der angegebenen WC-Bereiche liegen, um einen sicheren Betrieb zu gewährleisten.
- Power Vent (AQ1)
- Optionales Zubehör für horizontale Belüftung, falls kein vertikaler Schornstein vorhanden ist.
Abbildungen und Diagramme
- Das Diagramm zeigt die Schrankinstallation mit ordnungsgemäßer Belüftung.

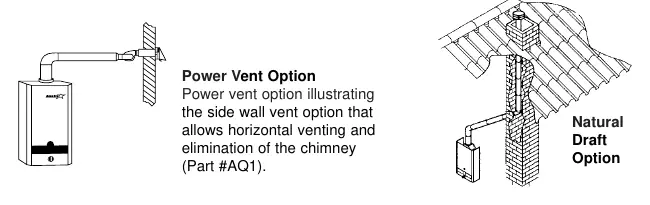

- Die Abbildungen veranschaulichen den Unterschied zwischen natürlichem Abzug und der optionalen Power-Vent-Lösung.
Modellkompatibilität
- Das Gerät ist für 1 Hauptanwendung gleichzeitig ausgelegt.
- Optionales Zubehör: Power-Vent für horizontale Belüftung (Teil #AQ1).
