Bedienungsanleitung für Bosch AquaStar 125FX Durchlauferhitzer

Detaillierte Installations- und Bedienungsanleitung für den Bosch AquaStar 125FX Gas-Durchlauferhitzer. Enthält wichtige Informationen zu Montage, Gas- und Wasseranschlüssen, Wartung, Fehlerbehebung und Sicherheitshinweisen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Bosch AquaStar 125FX ist ein gasbetriebener Durchlauferhitzer für die Warmwasserbereitung. Die Installation muss zwingend durch einen qualifizierten Fachmann erfolgen. Das Gerät ist ausschließlich für die Erwärmung von Trinkwasser bestimmt und nicht für die Raumheizung zugelassen. Bei Gasgeruch ist sofort das Gasventil zu schließen, Fenster zu öffnen und der Gasanbieter zu kontaktieren.

Produktbeschreibung

Der 125FX verfügt über eine elektronische Zündung, ein leistungsstarkes Gebläse (Power Venting) und eine automatische Überhitzungssicherung. Das Gerät ist kompakt und für die Wandmontage konzipiert.

Installation

Die Installation muss den lokalen Vorschriften entsprechen. Beachten Sie unbedingt die Mindestabstände zu brennbaren Materialien:

  • Oben: 305 mm (12 Zoll)
  • Vorne: 102 mm (4 Zoll)
  • Seiten: 102 mm (4 Zoll)
  • Unten: 305 mm (12 Zoll)
  • Hinten: 0 mm (bei nicht brennbaren Wänden)

Das Gerät benötigt eine 4-Zoll-Abgasführung, die horizontal nach außen geführt werden muss. Verwenden Sie nur zugelassene Materialien. Eine ausreichende Verbrennungsluftzufuhr ist essenziell für den sicheren Betrieb.

Gas- und Wasseranschlüsse

Der Gasanschluss muss mit dem mitgelieferten Druckregler erfolgen. Verwenden Sie für die Gasleitung vorzugsweise schwarzes Eisenrohr. Die Wasseranschlüsse (1/2 Zoll) müssen frei von Schmutzpartikeln sein. Vor dem Anschluss der Wasserleitungen sollten diese gespült werden.

Erste Inbetriebnahme

Stellen Sie sicher, dass das System vollständig mit Wasser gefüllt ist, bevor Sie das Gerät einschalten. Öffnen Sie einen Warmwasserhahn, um Luft aus dem System zu entfernen. Der Ein-/Ausschalter befindet sich hinter der Abdeckung an der Vorderseite. Die Wassertemperatur kann über den Drehknopf unterhalb der Gasregler eingestellt werden.

Wartung und Pflege

Eine jährliche Inspektion durch einen Fachmann wird empfohlen. Zu den Wartungsarbeiten gehören:

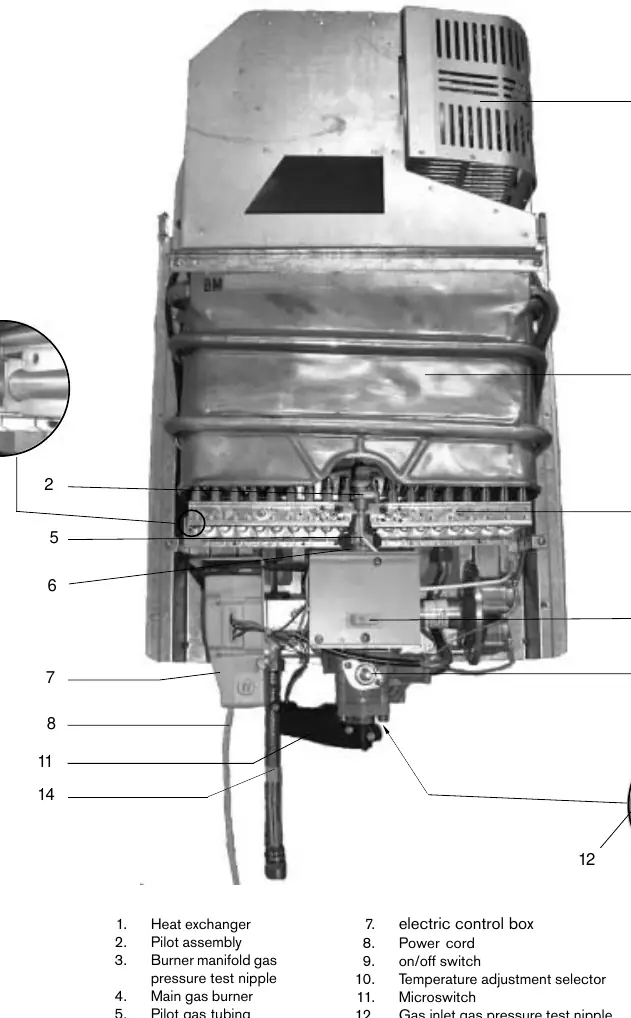

Diagramm der AquaStar 125FX Komponenten
Diagramm der AquaStar 125FX Komponenten
  • Reinigung des Pilotbrenners und der Pilotdüse.
  • Überprüfung der Abgasführung.
  • Reinigung des Wasserfilters.
  • Schmierung des Wasserventils (alle 2 Jahre).
  • Überprüfung der Hauptbrenner.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie zunächst die Gaszufuhr, die elektrische Stromversorgung (120V/60Hz) und ob der Wasserfluss ausreicht, um das Gerät zu aktivieren. Bei Zündproblemen oder wenn das Gerät nicht startet, kontrollieren Sie die Sicherung und die elektrischen Verbindungen. Bei Wasserproblemen (zu heiß/zu kalt) passen Sie die Einstellung am Temperaturregler an.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil

Praktische Hilfe

Typische Probleme

Kein Funke am Zünder

Prüfen Sie, ob der Ein-/Ausschalter auf 'On' steht und alle elektrischen Verbindungen sauber und fest sind.

Brenner zündet nicht

Stellen Sie sicher, dass der Wasserfluss ausreicht (mind. 0,5 Gallonen/Minute). Prüfen Sie auf Luft in der Gasleitung oder eine verstopfte Pilotdüse.

Wasser ist zu heiß

Drehen Sie den Temperaturregler gegen den Uhrzeigersinn, um die Temperatur zu senken.

Wasser ist nicht heiß genug

Drehen Sie den Temperaturregler im Uhrzeigersinn. Prüfen Sie, ob der Gasdruck ausreichend ist.

Abgasgebläse läuft nicht

Prüfen Sie die Sicherung und alle elektrischen Anschlüsse.

Vor der Verwendung

  • System mit Wasser füllen (Kaltwasserhahn öffnen, bis Wasser fließt).
  • Gasanschluss auf Dichtheit prüfen (Seifenlauge verwenden, niemals Flammen).
  • Sicherstellen, dass das Gerät ordnungsgemäß geerdet ist.
  • Abgasführung auf korrekte Installation und Dichtheit prüfen.
  • Sicherstellen, dass die Verbrennungsluftzufuhr nicht blockiert ist.
  • Ein-/Ausschalter auf 'On' stellen.

Technische Daten in der Praxis

Min. Water Pressure
Mindestens 18 Psi erforderlich für den Betrieb.
Vent Diameter
4 Zoll Durchmesser für die Abgasführung.

Abbildungen und Diagramme

  • Fig 1: Wasserablassschraube zur Entleerung bei Frostgefahr.
  • Fig 5: Anforderungen an die Positionierung der Abgasführung.
  • Fig 9: Schaltplan für die elektrische Verkabelung.
  • Fig 14: Einstellung des Mikroschalters.
  • Fig 15: Explosionszeichnung der internen Komponenten.

Modellkompatibilität

  • Nur für Trinkwassererwärmung geeignet.
  • Nicht für Raumheizung zugelassen.
  • Nicht für Wohnmobile, Boote oder mobile Häuser zugelassen.
