Bedienungsanleitung für Hobbywing QUICRUN 10BL60/10BL120 Sensored ESC

Wichtige Informationen aus der Anleitung

Der Hobbywing QUICRUN 10BL60/10BL120 ist ein sensorgesteuerter bürstenloser elektronischer Drehzahlregler (ESC) für RC-Modelle. Vor der ersten Inbetriebnahme ist eine Kalibrierung des Gaswegs zwingend erforderlich, damit der Regler korrekt auf die Signale Ihres Senders reagiert. Achten Sie darauf, die Failsafe-Funktion Ihres Senders zu aktivieren, um das Modell bei Signalverlust sicher zu stoppen.

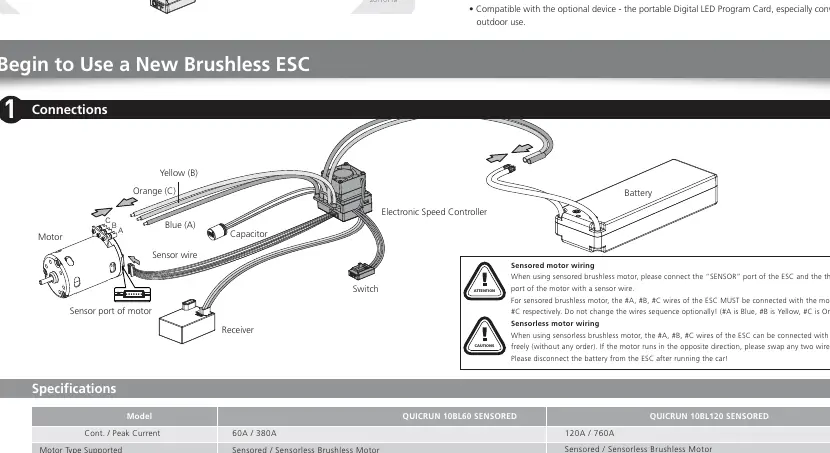

Verkabelung und Anschluss

Stellen Sie sicher, dass alle Verbindungen fest sitzen und korrekt gepolt sind. Ein Verpolen der Akkukabel führt zur sofortigen Zerstörung des Reglers.

• Sensorgesteuerter Betrieb: Verbinden Sie den SENSOR-Port des Reglers mit dem SENSOR-Port des Motors mittels Sensorkabel. Die Motorkabel A, B und C müssen exakt mit den entsprechenden Anschlüssen am Motor verbunden werden (A=Blau, B=Gelb, C=Orange).
• Sensorloser Betrieb: Die Motorkabel A, B und C können beliebig angeschlossen werden. Sollte der Motor in die falsche Richtung drehen, tauschen Sie zwei beliebige Kabelanschlüsse.

Gaskalibrierung

Führen Sie diesen Vorgang bei jedem neuen Regler oder nach Änderungen an den Gaseinstellungen (Trim, D/R, EPA) am Sender durch:

1. Schalten Sie den Sender ein und stellen Sie Gas-Trim auf 0 sowie D/R, EPA und ATL auf 100%.
2. Halten Sie die SET-Taste gedrückt und schalten Sie den Regler ein.
3. Lassen Sie die SET-Taste los, sobald die rote LED blinkt.
4. Bestätigen Sie nacheinander die drei Punkte (Neutral, Vollgas vorwärts, Vollgas rückwärts/Bremse) durch Drücken der SET-Taste, wie in der Anleitung beschrieben.

Programmierung

Die Programmierung erfolgt entweder über die SET-Taste am Regler oder optional über eine LED-Programmierkarte. Um Parameter über die SET-Taste zu ändern, halten Sie diese gedrückt, um in den Programmiermodus zu gelangen, und wählen Sie die gewünschten Optionen durch kurzes Drücken aus.

Programmierbare Parameter

• Running Mode: Wählt zwischen Vorwärts/Bremse, Vorwärts/Rückwärts/Bremse oder Vorwärts/Rückwärts (Crawler-Modus).
• Drag Brake Force: Stellt die Bremswirkung bei neutralem Gashebel ein.
• Low Voltage Cut-Off: Schützt LiPo-Akkus vor Tiefentladung.
• Punch: Regelt die Beschleunigungsintensität (Stufe 1 bis 9).
• Timing: Feinabstimmung der Motorleistung und Drehzahl.

Fehlerbehebung

Bei Problemen wie einem nicht startenden Motor oder ungewöhnlichem Verhalten prüfen Sie zuerst die Akkuspannung, die korrekte Verbindung des Gaskabels am Empfänger (Kanal 2) und den festen Sitz der Sensorkabel. Bei Überhitzung (grüne LED blinkt) oder Unterspannung (rote LED blinkt) schaltet der Regler zum Schutz ab.
