Bedienungsanleitung für Hobbywing QuicRun WP 10BL120 G2 Brushless-Fahrtregler

Schnelle Hilfe für den Hobbywing QuicRun WP 10BL120 G2: Anleitung zur Kalibrierung, Programmierung, Verkabelung und Fehlerbehebung für den Brushless-Fahrtregler.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Verkabelungsdiagramm für Motor, Empfänger, Schalter und Akku. Seite 1 Anschluss der LED-Programmierkarte. Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für den Hobbywing QuicRun WP 10BL120 G2 Brushless-Fahrtregler (ESC). Es umfasst die Installation, die Kalibrierung des Gaswegs, die Programmierung der Parameter sowie die Fehlerbehebung. Stellen Sie sicher, dass alle Kabel korrekt verlötet sind und die Akkupolarität beachtet wird, um Schäden zu vermeiden.

Anschluss des Reglers

Der Regler muss korrekt mit Motor, Empfänger und Akku verbunden werden:

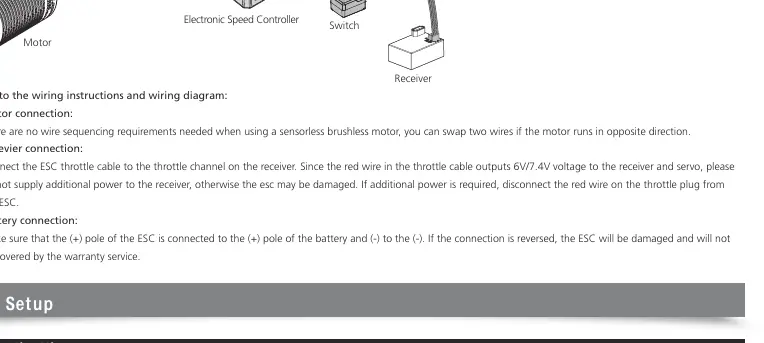

Verkabelungsdiagramm für Motor, Empfänger, Schalter und Akku.
Verkabelungsdiagramm für Motor, Empfänger, Schalter und Akku.
  • Motoranschluss: Bei sensorlosen Motoren gibt es keine feste Reihenfolge. Sollte der Motor in die falsche Richtung drehen, tauschen Sie zwei der drei Motorkabel.
  • Empfängeranschluss: Verbinden Sie das ESC-Gaskabel mit dem Gaskanal des Empfängers. Das rote Kabel liefert 6V/7,4V an den Empfänger; speisen Sie den Empfänger nicht zusätzlich, um Schäden zu vermeiden.
  • Akkuanschluss: Achten Sie strikt auf die korrekte Polarität (+ an +, - an -). Eine Verpolung führt zur Zerstörung des Reglers und zum Garantieverlust.

ESC-Einrichtung und Kalibrierung

Vor der ersten Inbetriebnahme oder nach Änderungen an der Fernsteuerung (Trim, EPA) muss der Gasweg kalibriert werden:

  1. Schalten Sie die Fernsteuerung ein und stellen Sie alle Parameter (D/R, EPA, ATL) auf 100% und Trim auf 0.
  2. Halten Sie bei ausgeschaltetem Regler die SET-Taste gedrückt und schalten Sie den Regler ein.
  3. Lassen Sie die SET-Taste los, sobald die rote LED blinkt.
  4. Bestätigen Sie den Neutralpunkt, den Vollgas-Punkt und den Vollbrems-Punkt nacheinander durch Drücken der SET-Taste, wie in der Anleitung beschrieben.

Programmierung

Die Programmierung erfolgt über eine optionale LED-Programmierkarte, die an den unabhängigen Programmieranschluss angeschlossen wird. Über die Tasten "ITEM" und "VALUE" können Parameter wie Laufmodus, Abschaltspannung, Punch, Bremskraft und BEC-Spannung angepasst werden.

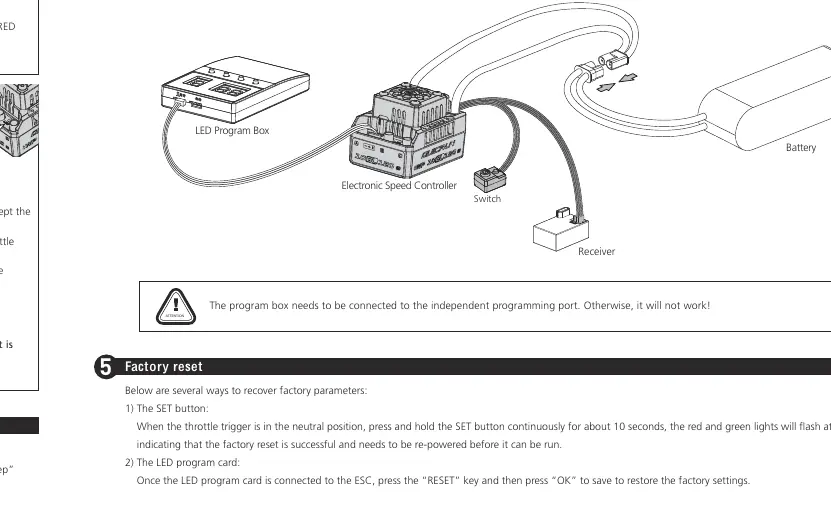

Anschluss der LED-Programmierkarte.
Anschluss der LED-Programmierkarte.

LED-Statusanzeigen

Die LED-Statusanzeigen geben Aufschluss über den Betriebszustand und Schutzfunktionen:

  • Neutralpunkt: LED aus.
  • Vorwärtsfahrt: Rote LED leuchtet konstant.
  • Vollgas: Grüne LED leuchtet.
  • Schutzfunktionen: Blinkende LEDs signalisieren Unterspannung, Überhitzung des Reglers, Überstrom oder Überhitzung des Kondensators.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Akkuspannung und die Kabelverbindungen. Wenn der Motor stottert oder nicht startet, kalibrieren Sie den Gasweg neu. Bei falscher Drehrichtung tauschen Sie zwei Motorkabel. Stellen Sie sicher, dass der "Running Mode" korrekt eingestellt ist.

Technische Daten

  • Dauer-/Spitzenstrom: 120A / 760A
  • Motortyp: Sensorlos / Sensored Brushless
  • BEC-Ausgang: 6V / 7,4V einstellbar, 5A Dauerstrom
  • Lipo-Zellen: 2-4S

Praktische Hilfe

Typische Probleme

Motor dreht in die falsche Richtung

Tauschen Sie zwei der drei Motorphasenkabel (A, B oder C) miteinander.

Motor startet nicht, rote LED blinkt

Prüfen Sie die Akkuspannung und ob der Akku korrekt mit dem Regler verbunden ist.

Motor stottert oder läuft unregelmäßig

Prüfen Sie die Kabelverbindungen auf lockere Lötstellen und kalibrieren Sie den Gasweg neu.

Keine Reaktion nach dem Einschalten

Prüfen Sie, ob der Schalter defekt ist oder ob der Akku korrekt angeschlossen ist.

Vor der Verwendung

  • Stellen Sie sicher, dass alle Kabel sicher verlötet sind.
  • Prüfen Sie die Akkupolarität (+ und -) vor dem Anschließen.
  • Stellen Sie sicher, dass die Fernsteuerung auf Standardeinstellungen (100% EPA, 0 Trim) steht.
  • Kalibrieren Sie den Gasweg vor der ersten Fahrt.
  • Stellen Sie die BEC-Spannung passend zu Ihrem Servo ein.

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt die Verbindung von Motor, Regler, Schalter, Empfänger und Akku.
  • Die Kalibrierungsschritte zeigen die Abfolge: Neutralpunkt -> Vollgas -> Vollbremse.

Modellkompatibilität

  • Geeignet für 1/10 Short Course Trucks und Monster Trucks.
  • Bei 3S Lipo: KV-Wert des Motors <= 4000 (3660 Motor).
  • Bei 4S Lipo: KV-Wert des Motors <= 2600 (4268 Motor).
