Bedienungsanleitung für Horizon Hobby UBEC 10A
Schnellstartanleitung und technischer Leitfaden für das Horizon Hobby UBEC 10A. Erfahren Sie, wie Sie das UBEC installieren, die Ausgangsspannung einstellen und Fehler anhand der LED-Anzeige beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Horizon Hobby UBEC 10A ist ein hochwertiges Zubehör für unbemannte, ferngesteuerte Fahrzeuge und Flugzeuge. Es dient der externen Stromversorgung des Empfängers und ist nicht für Kinder unter 14 Jahren geeignet. Bitte lesen Sie die gesamte Anleitung vor der Inbetriebnahme sorgfältig durch.
Technische Daten
- Eingangsspannung: 2-6S LiPo
- Ausgangsspannung: Einstellbar auf 6,0 V, 7,4 V oder 8,4 V
- Ausgangsstrom: 10 A Dauerstrom, 15 A Spitzenstrom
- Abmessungen: 45 mm x 20 mm x 16,2 mm
- Gewicht: 34 g (inklusive Kabel)

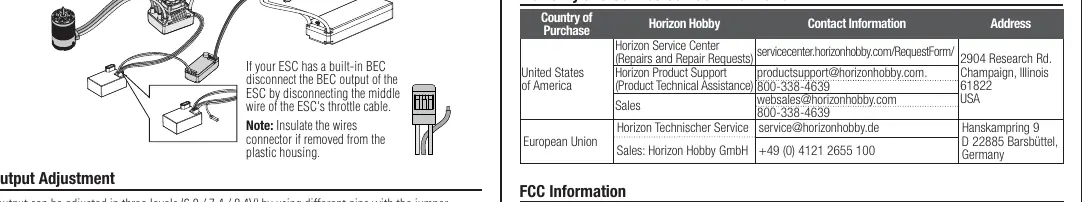

Installation des UBEC
Schließen Sie den Eingang des UBEC an den Akku an und stecken Sie den Ausgang in einen freien Kanal des Empfängers.
Wichtiger Hinweis für ESC mit integriertem BEC: Wenn Ihr Motorregler (ESC) bereits über ein BEC verfügt, müssen Sie den BEC-Ausgang des ESC deaktivieren. Trennen Sie dazu die mittlere Ader des Gaskabels des ESC. Isolieren Sie das Ende des Kabels, falls es aus dem Kunststoffgehäuse entfernt wurde.

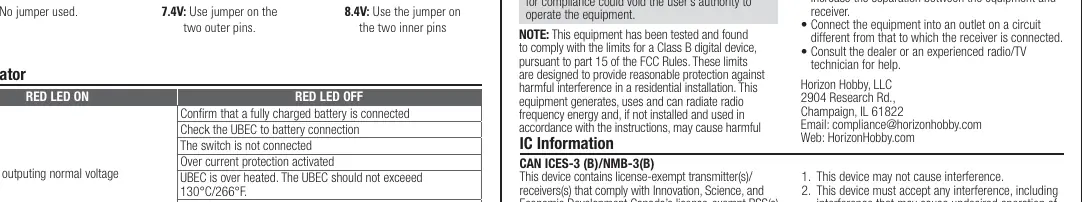

Einstellung der Ausgangsspannung
Die Ausgangsspannung kann über einen Jumper auf drei Stufen eingestellt werden:
- 6,0 V: Kein Jumper verwendet.
- 7,4 V: Jumper auf die zwei äußeren Kontaktstifte stecken.
- 8,4 V: Jumper auf die zwei inneren Kontaktstifte stecken.
Hinweis: Bei Verwendung eines 2S LiPo kann das BEC möglicherweise keine konstante Spannung von 7,4 V halten. Es wird empfohlen, für 7,4 V oder 8,4 V einen 3S LiPo zu verwenden.
LED-Statusanzeigen
Die LED gibt Auskunft über den Betriebszustand:
- Rote LED leuchtet: Das UBEC gibt eine normale Spannung aus.
- Rote LED aus: Prüfen Sie folgende Punkte:
- Ist ein vollständig geladener Akku angeschlossen?
- Ist die Verbindung zwischen UBEC und Akku korrekt?
- Ist der Schalter verbunden?
- Ist der Überstromschutz aktiviert?
- Ist das UBEC überhitzt? (Max. 130 °C).
- Befindet sich das UBEC zu nah an einem alten AM/FM-Empfänger? (Mindestens 5 cm Abstand einhalten).
Herstellerinformationen
Horizon Hobby, LLC
Praktische Hilfe
Typische Probleme
Rote LED leuchtet nicht
Prüfen Sie den Akku-Ladezustand, die Kabelverbindungen, den Schalter und ob das Gerät überhitzt ist oder der Überstromschutz ausgelöst hat.
Interferenzen bei altem AM/FM-Empfänger
Montieren Sie das UBEC mindestens 5 cm vom Empfänger entfernt.
Vor der Verwendung
- Akku vollständig geladen?
- Jumper für korrekte Ausgangsspannung (6.0V/7.4V/8.4V) gesetzt?
- ESC-BEC-Kabel bei Bedarf getrennt?
- Abstand zu AM/FM-Empfängern eingehalten?
Technische Daten in der Praxis
- Eingangsspannung
- Unterstützt 2-6S LiPo-Akkus.
- Ausgangsstrom
- 10A Dauerstrom, 15A Spitzenstrom.
Abbildungen und Diagramme
- Die Anleitung zeigt die Jumper-Konfiguration für 6.0V, 7.4V und 8.4V.
- Ein Schaltplan verdeutlicht den Anschluss an den Empfänger und die Trennung des BEC-Kabels bei ESCs mit integriertem BEC.
Modellkompatibilität
- Nicht für Kinder unter 14 Jahren geeignet.
- Nur für unbemannte, ferngesteuerte Fahrzeuge und Flugzeuge bestimmt.
