Bedienungsanleitung für Hobbywing QuicRun WP 10BL80 Crawler

Wichtige Informationen aus der Anleitung

Der Hobbywing QuicRun WP 10BL80 Crawler ist ein elektronischer Drehzahlregler (ESC) für 1/10 Crawler. Vor der ersten Inbetriebnahme ist eine Kalibrierung des Gaswegs zwingend erforderlich. Stellen Sie sicher, dass alle Kabel korrekt verlötet sind und keine Kurzschlüsse entstehen. Trennen Sie den Akku nach Gebrauch immer vom ESC, um eine Tiefentladung zu vermeiden.

Produktbeschreibung und Funktionen

Der Regler unterstützt sowohl sensorlose bürstenlose (Brushless) als auch bürstenbehaftete (Brushed) Motoren. Er ist vollständig wasserdicht und verfügt über ein einstellbares BEC (6V/7,4V/8,4V) für leistungsstarke Servos. Ein separater Programmieranschluss ermöglicht den einfachen Anschluss einer LED- oder LCD-Programmierbox.

Technische Daten

• Dauer-/Spitzenstrom: 80A / 240A
• Motortyp: Sensorlose Brushless-Motoren, Brushed-Motoren
• Anwendung: 1/10 Crawler
• LiPo-Zellen: 2-4S LiPo
• BEC-Ausgang: 6,0V / 7,4V / 8,4V, 5A
• Abmessungen: 36 x 30 x 15,5 mm
• Gewicht: 47,8 g (inkl. Kabel und Stecker)

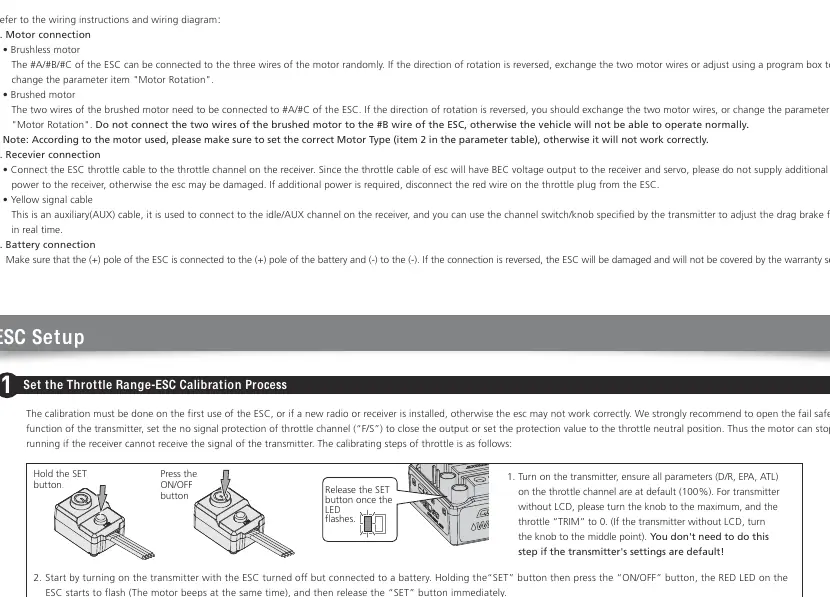

Verkabelung und Anschlüsse

Der Regler verfügt über drei Motorkabel (#A, #B, #C). Bei Brushless-Motoren können diese beliebig angeschlossen werden; bei falscher Drehrichtung kann dies über die Programmierung oder durch Tauschen von zwei Kabeln korrigiert werden. Bei Brushed-Motoren müssen die Kabel an #A und #C angeschlossen werden. Das gelbe Signalkabel dient als AUX-Kanal zur Echtzeit-Einstellung der Bremskraft über den Sender.

Kalibrierung des Gaswegs

Die Kalibrierung muss bei der ersten Verwendung oder nach einem Wechsel der Fernsteuerung durchgeführt werden:

1. Sender einschalten, Gasweg-Parameter (D/R, EPA, ATL) auf 100% stellen.
2. ESC ausschalten, aber mit Akku verbinden.
3. SET-Taste gedrückt halten und ESC einschalten. Die rote LED blinkt, SET-Taste loslassen.
4. Neutralpunkt: Gashebel in Neutralstellung, SET-Taste drücken (grüne LED blinkt 1x, 1 Piepton).
5. Vollgas: Gashebel auf Vollgas, SET-Taste drücken (grüne LED blinkt 2x, 2 Pieptöne).
6. Vollbremsung/Rückwärts: Gashebel auf Vollbremsung, SET-Taste drücken (grüne LED blinkt 3x, 3 Pieptöne).

Programmierung

Die Programmierung kann über die SET-Taste am Regler oder eine optionale LED/LCD-Programmierbox erfolgen. Über die SET-Taste navigieren Sie durch die Menüpunkte (Anzahl der roten Blinksignale entspricht dem Menüpunkt) und wählen die Werte (Anzahl der roten Blinksignale entspricht der Option).

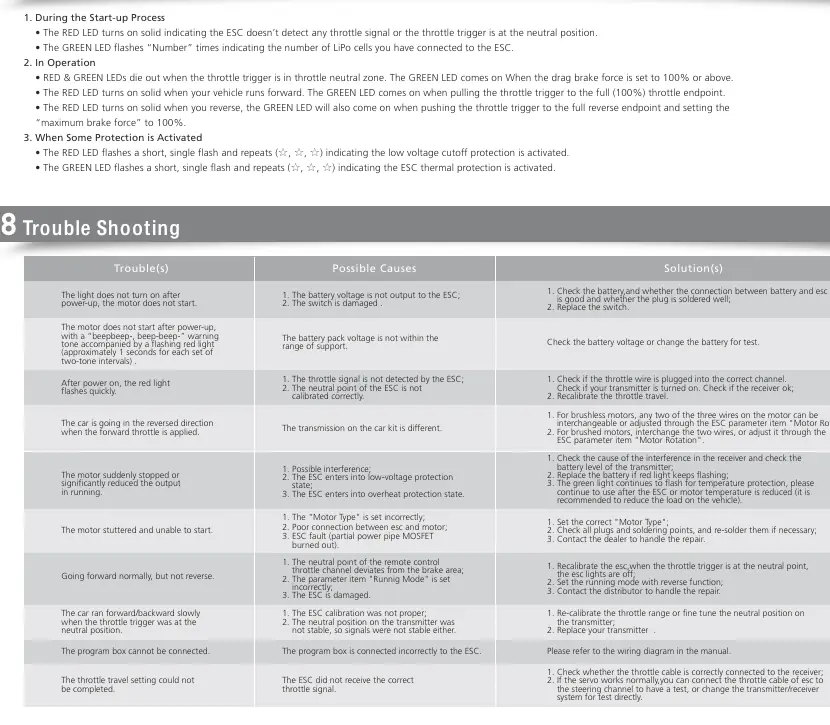

LED-Statusanzeigen

• Startvorgang: Rote LED leuchtet dauerhaft (kein Signal), grüne LED blinkt entsprechend der LiPo-Zellenzahl.
• Betrieb: Rote/Grüne LEDs erlöschen bei Neutralstellung. Rote LED leuchtet bei Vorwärtsfahrt.
• Schutzfunktionen: Rote LED blinkt bei Unterspannungsschutz, grüne LED blinkt bei Überhitzungsschutz.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Akkuverbindung und den Schalter. Wenn der Motor nicht startet, kalibrieren Sie den Gasweg neu. Bei falscher Drehrichtung passen Sie den Parameter "Motor Rotation" an oder tauschen Sie die Motorkabel. Bei Stottern prüfen Sie die "Motor Type"-Einstellung.
