Installationsanleitung für Rough Country 6-Zoll-Höherlegungssatz für GM 1500
Detaillierte Installationsanleitung für den Rough Country 6-Zoll-Höherlegungssatz für GM 1500 (2WD/4WD). Enthält Schritte zur Montage der Vorder- und Hinterradaufhängung, Drehmomentvorgaben und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Rough Country 6-Zoll-Höherlegungssatzes für GM 1500 (2WD/4WD) Fahrzeuge. Rough Country empfiehlt dringend, die Installation von einem zertifizierten Techniker durchführen zu lassen. Unsachgemäße Installation kann die Fahrzeugsicherheit gefährden.
- Sicherheitshinweis: Höhere Fahrzeuge neigen eher zum Umkippen. Sicherheitsgurte sollten immer angelegt sein.
- Elektrische Servolenkung: Muss vor dem Ausbau der Lenkungskomponenten abgesteckt werden.
- Reifen/Felgen: Entwickelt für 35” x 12.5” Reifen auf 20” x 9” Felgen mit -12mm oder -6mm Offset (mit 1/4” Spurverbreiterung).
- Kompatibilität: Nur für Crew Cab Short Bed Modelle. Fahrzeuge mit Massendämpfer am vorderen Differential müssen diesen entfernen.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass alle Teile gemäß der Teileliste auf der Rückseite vorhanden sind. Benötigte Werkzeuge umfassen unter anderem: Wagenheber und Unterstellböcke, Steckschlüsselsatz (10mm bis 36mm), Torx-Bit #30, Hammer, Feststellzange und eine Säbelsäge.
Vorderachsinstallation
Die Installation umfasst die Demontage der Werkskomponenten und den Einbau der neuen Aufhängungsteile:
- Fahrzeug anheben und sichern. Batterie abklemmen.

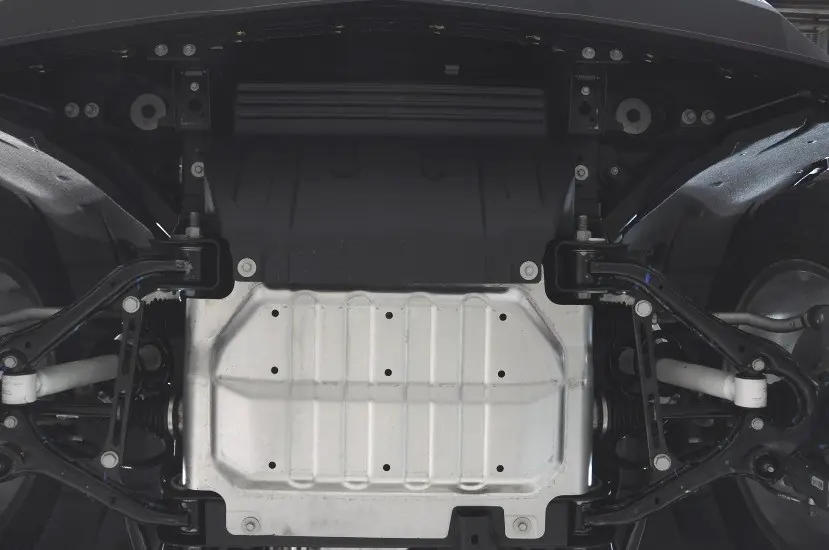

- Werks-Unterfahrschutz entfernen.

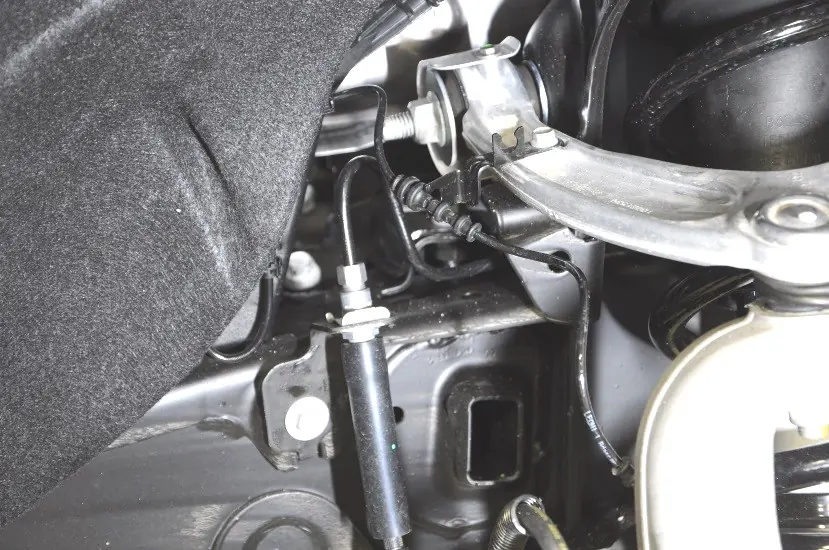

- Stecker der Zahnstangenlenkung abziehen und Spurstangenkopf lösen.
- ABS-Kabel, Bremssattel und Bremsscheibe entfernen.
- Obere und untere Kugelgelenke lösen und Achsschenkel entfernen.

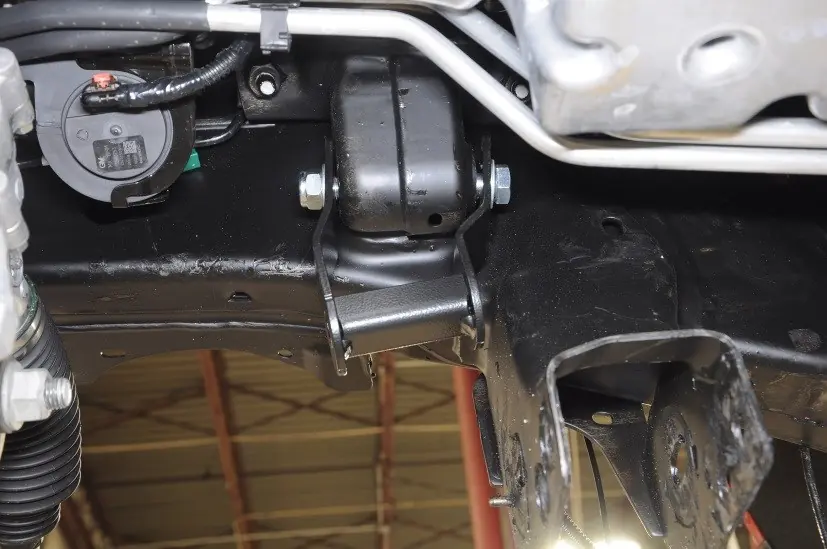

- Vorderes Differential absenken und Diff-Drop-Halterungen installieren.
- Vorderen und hinteren Querträger sowie Stabilisator-Drop-Halterungen montieren.
- Federbein (Strut) ausbauen, Vorspannungs-Spacer installieren und wieder einbauen.
- Neue Achsschenkel und Radlager installieren.
- Spurstangenköpfe und Bremssystem wieder montieren.

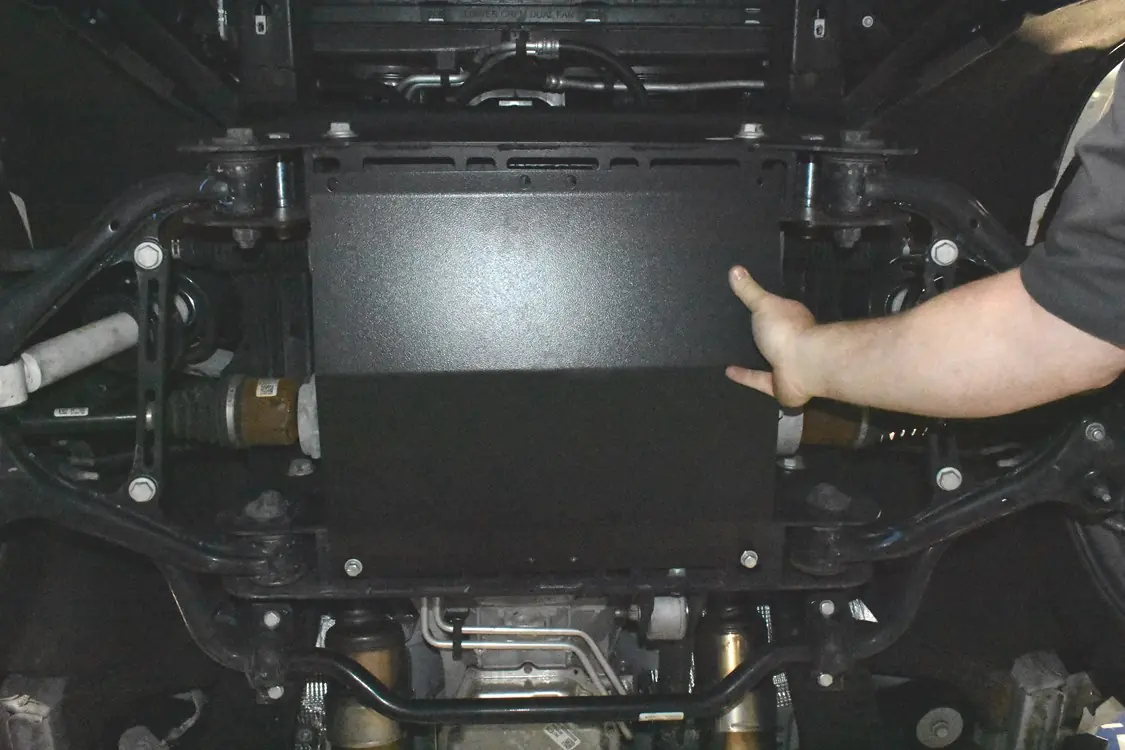

- Unterfahrschutz (falls zutreffend) wieder anbringen.
Hinterachsinstallation
- Hinterachse anheben und Stoßdämpfer entfernen.

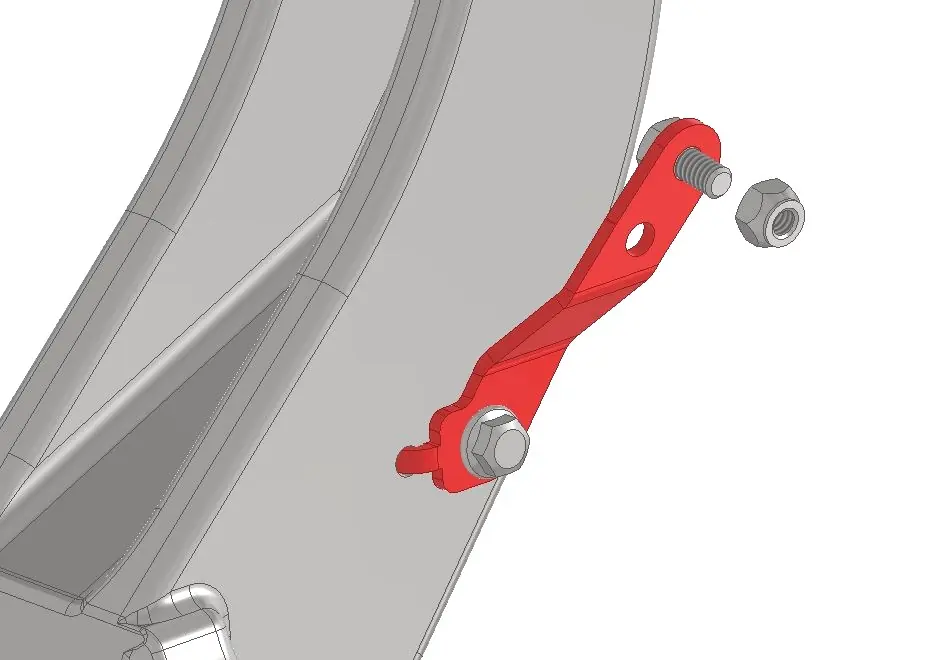

- Bremsleitungs- und ABS-Halterungen anpassen.

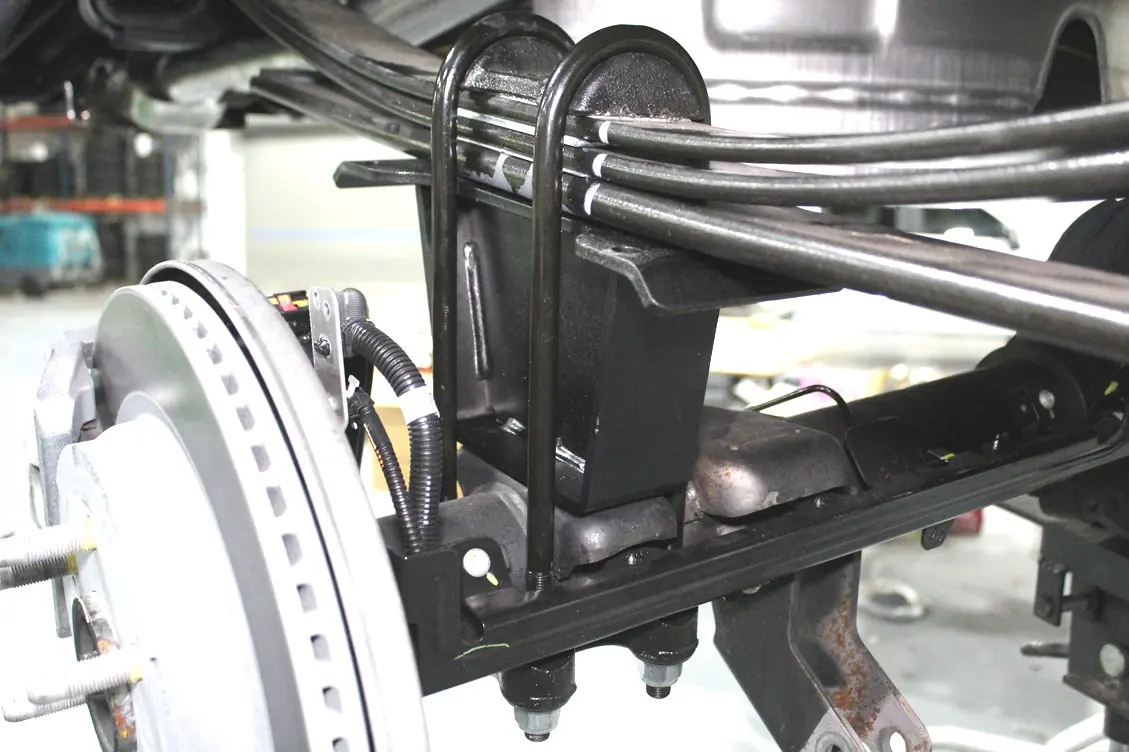

- Neue Liftblöcke mit den mitgelieferten U-Bolzen auf den Blattfedern installieren.
- Stoßdämpfer wieder montieren (oder Relocation-Halterungen bei Adaptive Ride Control verwenden).
Nach der Installation
Überprüfen Sie alle Befestigungselemente auf korrektes Drehmoment. Führen Sie eine Achsvermessung durch. Überprüfen Sie nach 50 und 500 Meilen alle Radmuttern und Kit-Komponenten auf festen Sitz. Bringen Sie den Warnaufkleber für den Fahrer an der Sonnenblende an.
Praktische Hilfe
Typische Probleme
Bremssystemfehler
Vermeiden Sie Druck auf den Bremssattel durch die Felge bei der Montage. Das Fahrzeug muss ggf. von einem GM-Händler zurückgesetzt werden.
Reifenfreigabe
Bei Verwendung breiterer Reifen oder Felgen mit starkem Offset kann ein Trimmen der vorderen unteren Verkleidung erforderlich sein.
Elektrische Servolenkung
Muss vor dem Ausbau der Lenkungskomponenten abgesteckt werden, um Schäden zu vermeiden.
Vor der Verwendung
- Fahrzeug auf ebener Fläche parken und Hinterräder unterlegen.
- Batterie abklemmen.
- Alle benötigten Werkzeuge gemäß Liste auf Seite 1 bereitlegen.
- Hardware mit der Teileliste auf der Rückseite abgleichen.
- Lenkrad in gerader Position arretieren.
Technische Daten in der Praxis
- Drehmomentvorgaben
- Wichtige Werte für Grade 5/8 und Class 8.8/10.9 Schrauben sind in der Tabelle auf Seite 1 aufgeführt.
- Reifenempfehlung
- Entwickelt für 35” x 12.5” Reifen auf 20” x 9” Felgen.
- Spurverbreiterung
- Bei 20x10 Felgen ist ein -24mm oder -18mm Offset mit 1/4” Spurverbreiterung erforderlich.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Fotos (1-82) für jeden Schritt der Demontage und Montage.
Modellkompatibilität
- Nur für Crew Cab Short Bed Modelle geeignet.
- Nicht für Fahrzeuge mit Massendämpfer am vorderen Differential (muss entfernt werden).
- Modelle mit Intercooler (2.7l und 3.0l Diesel) installieren keinen vorderen Unterfahrschutz.
