Installationsanleitung für Pacbrake 10387-X Luftfederung

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Pacbrake 10387-X Luftfederungssystems für Ford F-250, F-350 und F-450 Super Duty Fahrzeuge. Das System dient der Lastverteilung und verbessert das Fahrverhalten bei schwerer Beladung. Wichtig: Das System erhöht nicht das zulässige Gesamtgewicht (GVWR) des Fahrzeugs. Der Betriebsdruck muss zwischen 10 psi (Minimum) und 100 psi (Maximum) liegen. Ein Unterschreiten des Mindestdrucks kann zum Erlöschen der Garantie führen.

Sicherheitshinweise

• Installation nur durch qualifiziertes Fachpersonal durchführen.
• Niemals ein nicht am Fahrzeug gesichertes Luftkissen aufpumpen (Explosionsgefahr).
• Bei Arbeiten am Fahrzeug sicherstellen, dass das Fahrzeug sicher aufgebockt ist.
• Vorsicht bei der Handhabung von Chemikalien (Hexavalent Chromate).

Lieferumfang und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle Teile gemäß der Stückliste vorhanden sind. Benötigte Werkzeuge umfassen unter anderem:

• Hebebühne oder Wagenheber und Unterstellböcke
• Drehmomentschlüssel
• Standard- und metrische Steckschlüssel
• Schlauchschneider (im Lieferumfang enthalten) oder scharfes Universalmesser
• Sprühflasche mit Spülmittel-Wasser-Lösung zur Lecksuche

Vorbereitung der Installation

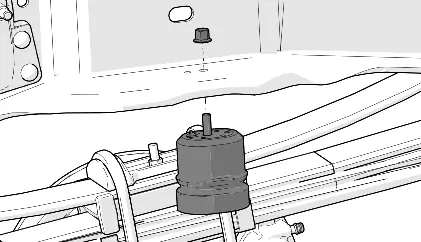

Parken Sie das Fahrzeug auf einer ebenen Fläche und entfernen Sie unnötiges Gewicht. Messen Sie die Fahrzeughöhe (Abstand zwischen Radnabenmitte und Unterkante des Kotflügels) an allen vier Ecken. Entfernen Sie die Hinterräder und sichern Sie das Fahrzeug auf Unterstellböcken. Demontieren Sie ggf. vorhandene Anschlagpuffer (Jounce Bumper) und Emission-Line-Clips.

Montage der Luftfederung

Die Montage erfolgt in mehreren Schritten:

1. Luftanschlüsse: Installieren Sie die Messinganschlüsse in die Luftfedern (handfest plus 1,5 Umdrehungen).

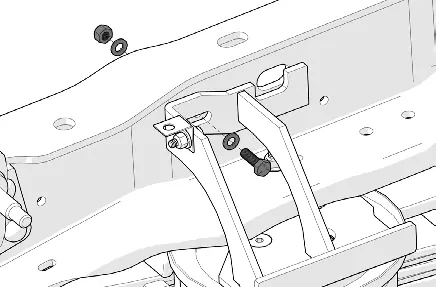

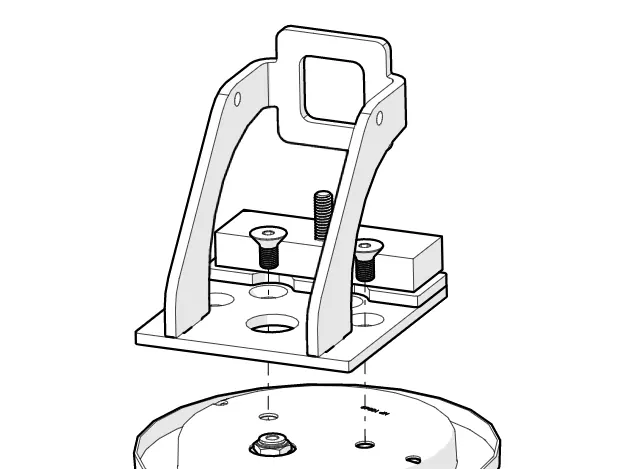

2. Halterungen: Montieren Sie die oberen und unteren Halterungen gemäß der fahrzeugspezifischen Konfiguration (beachten Sie die Unterschiede bei Fahrzeugen mit oder ohne Fifth-Wheel-Hitch).
3. Luftfedern: Setzen Sie die Luftfedern zwischen die Halterungen ein und sichern Sie diese mit den mitgelieferten Schrauben und Muttern.
4. Achsklammern: Befestigen Sie die unteren Halterungen an der Achse mittels U-Bolzen und Achsklammern.

Installation der Luftleitungen

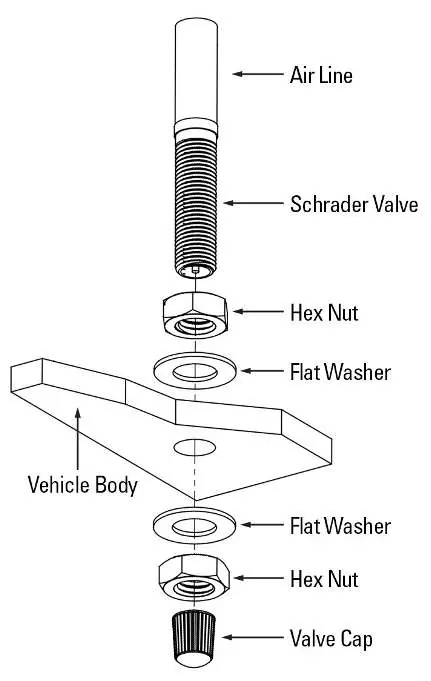

Verwenden Sie den mitgelieferten Schlauchschneider, um die Luftleitungen rechtwinklig zu kürzen. Führen Sie die Leitungen zu den Füllventilen (oft an der Kennzeichenhalterung montiert). Achten Sie darauf, die Leitungen von beweglichen Teilen und Hitzequellen fernzuhalten. Sichern Sie die Leitungen mit Kabelbindern.

Wartung und Betrieb

Nach der Installation müssen alle Anschlüsse mit Seifenwasser auf Lecks geprüft werden (große Blasen deuten auf Undichtigkeiten hin). Überprüfen Sie den Luftdruck in den ersten Tagen täglich. Betreiben Sie das Fahrzeug niemals mit weniger als 10 psi oder mehr als 100 psi. Ziehen Sie alle Befestigungselemente nach den ersten 500 Meilen (ca. 800 km) nach.
