Installationsanleitung für Rough Country 1000XP Halbe Windschutzscheibe

Erfahren Sie, wie Sie die Rough Country Halbe Windschutzscheibe für den Polaris RZR XP 1000 installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage der Dichtungen und Befestigungsgurte.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Teileübersicht des Geräts mit Markierungen Seite 1 Entfernen der Schutzfolie Seite 2 Gurt hinter den Stift wickeln Seite 3 Zusätzliches Montagefoto von Seite 4 Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Rough Country Halbe Windschutzscheibe, passend für den Polaris RZR XP 1000. Vor Beginn der Installation ist es wichtig, den Lieferumfang zu prüfen und sicherzustellen, dass alle Teile vorhanden sind. Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.

Lieferumfang

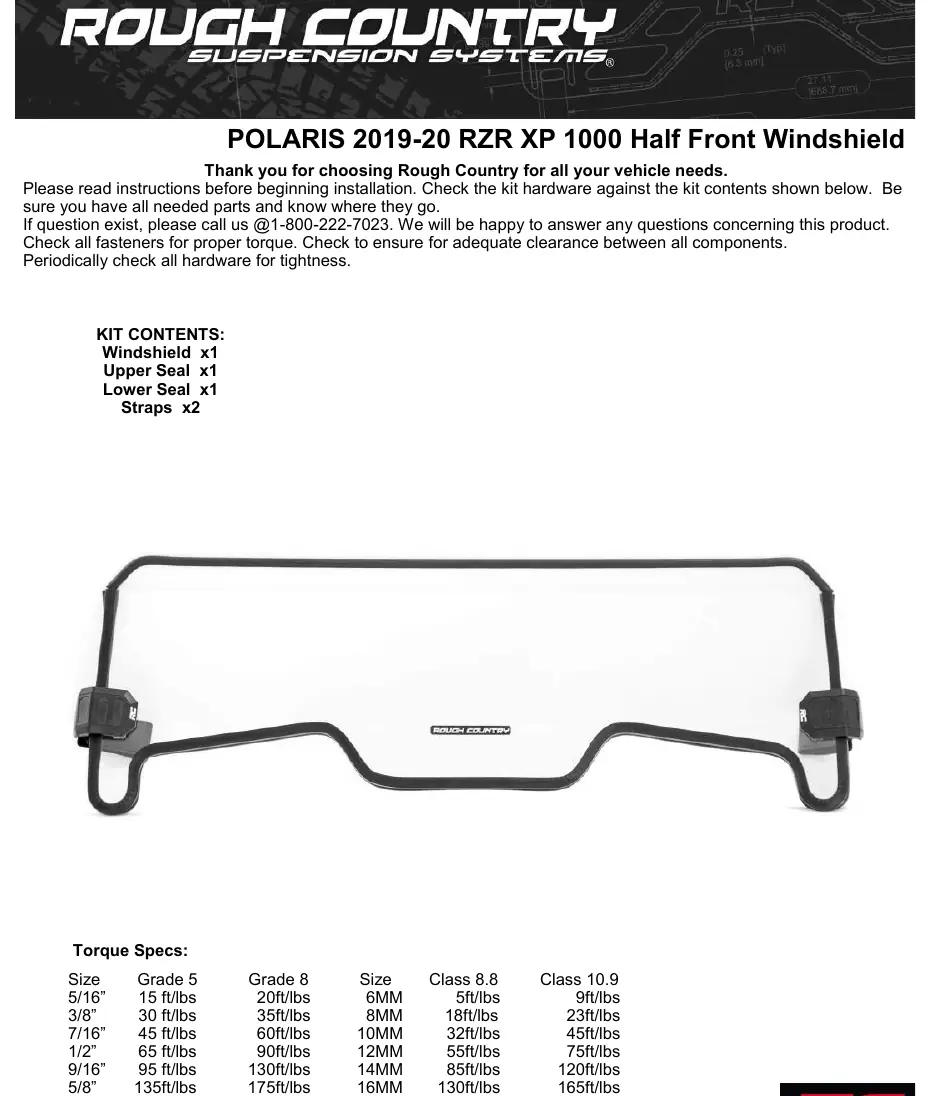

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen
  • Windschutzscheibe (1x)
  • Obere Dichtung (1x)
  • Untere Dichtung (1x)
  • Gurte (2x)

Installationsschritte

Entfernen der Schutzfolie
Entfernen der Schutzfolie
Gurt hinter den Stift wickeln
Gurt hinter den Stift wickeln
Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4
  1. Vorbereitung: Entfernen Sie die Schutzfolie von der Windschutzscheibe.
  2. Dichtungen anbringen: Bringen Sie die untere Dichtung an der Unterseite der Windschutzscheibe an. Installieren Sie anschließend die äußere Dichtung an der Windschutzscheibe.
  3. Montage am Fahrzeug: Setzen Sie die Windschutzscheibe auf das UTV.
  4. Gurte befestigen: Führen Sie die Gurte in die Öffnung an jeder Ecke der Windschutzscheibe ein. Wickeln Sie den Gurt hinter den Stift im äußeren Teil des Gurtes.
  5. Sicherung: Stecken Sie den Gurt in die Windschutzscheibe. Ziehen Sie die äußere Halterung der Windschutzscheibe fest, während Sie den Gurt in die Öffnung legen. Schließen Sie die Wicklung um den Gurt ab, um ihn zu sichern. Wiederholen Sie diesen Vorgang für alle verbleibenden Gurte.

Wartung

Überprüfen Sie regelmäßig alle Hardware-Komponenten auf festen Sitz, um sicherzustellen, dass zwischen allen Komponenten ein ausreichender Abstand besteht.

Praktische Hilfe

Typische Probleme

Windschutzscheibe sitzt locker oder klappert.

Überprüfen Sie, ob die Gurte korrekt hinter den Stiften gewickelt und festgezogen sind.

Dichtungen lösen sich.

Stellen Sie sicher, dass die Dichtungen vollständig und bündig auf die Kanten der Windschutzscheibe aufgesetzt sind.

Vor der Verwendung

  • Entfernen Sie die Schutzfolie von der Windschutzscheibe.
  • Überprüfen Sie den Lieferumfang auf Vollständigkeit (Windschutzscheibe, Dichtungen, Gurte).
  • Stellen Sie sicher, dass das Fahrzeug für die Montage bereit ist.

Technische Daten in der Praxis

Torque Specs (Drehmoment)
Die Anleitung enthält eine Tabelle mit Drehmomentwerten für verschiedene Schraubengrößen und Güteklassen (Grade 5/8, Class 8.8/10.9), falls Befestigungselemente am Fahrzeug während der Montage gelöst oder festgezogen werden müssen.

Abbildungen und Diagramme

  • Die Anleitung enthält detaillierte Fotos, die zeigen, wie die Schutzfolie entfernt wird, wo die Dichtungen platziert werden und wie die Gurte korrekt hinter den Stiften geführt und gesichert werden.

Modellkompatibilität

  • Dieses Produkt ist spezifisch für den Polaris 2019-20 RZR XP 1000 konzipiert.
