Installationsanleitung für Pacbrake 10171-X Luftfederung-Kit

Detaillierte Installationsanleitung für das Pacbrake 10171-X Extreme Duty Luftfederung-Kit für GMC/Chevrolet 2500 & 3500. Enthält Montageschritte, Sicherheitshinweise und Wartungstipps.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für das Pacbrake 10171-X Extreme Duty Luftfederung-Kit, das für GMC/Chevrolet 2500 & 3500 (2WD/4WD) Fahrzeuge entwickelt wurde. Das Kit dient der Unterstützung bei der Lastaufnahme und verbessert das Fahrverhalten. Wichtig: Das Kit erhöht nicht das zulässige Gesamtgewicht (GVWR) des Fahrzeugs. Überschreiten Sie niemals die vom Fahrzeughersteller angegebene maximale Tragfähigkeit.

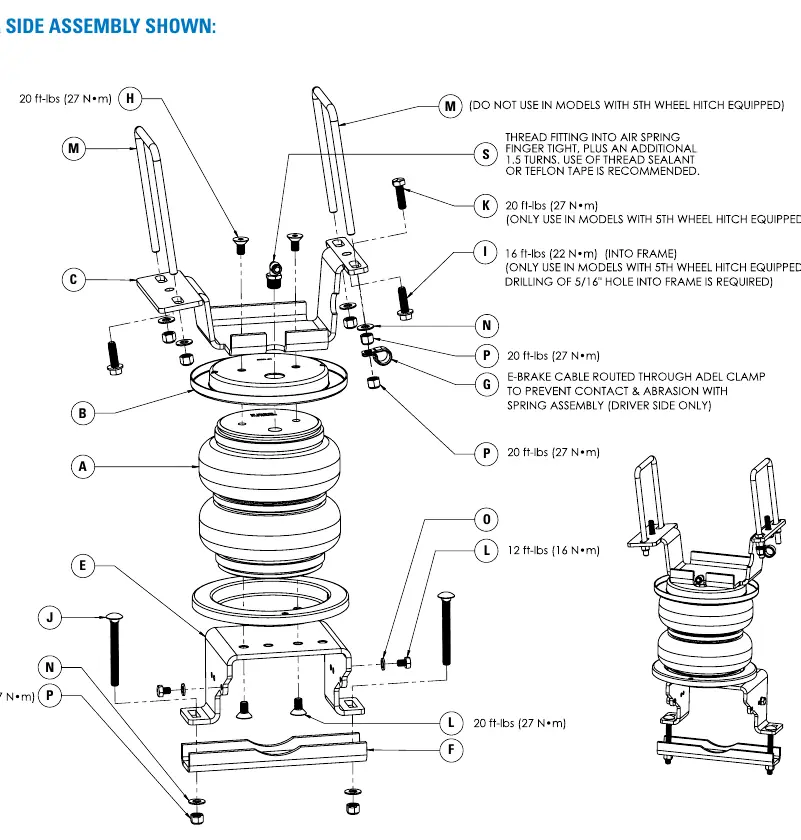

Explosionszeichnung der Baugruppe (Fahrerseite)
Explosionszeichnung der Baugruppe (Fahrerseite)

Vorbereitung und Sicherheit

Vor Beginn der Installation ist sicherzustellen, dass das Fahrzeug auf einer ebenen Fläche steht und nicht benötigtes Gewicht entfernt wurde. Die Sicherheitshinweise müssen strikt befolgt werden, insbesondere im Umgang mit Druckluft und der Montage der Luftfedern. Das Aufpumpen einer nicht am Fahrzeug gesicherten Luftfeder ist lebensgefährlich.

Messung der Fahrzeughöhe
Messung der Fahrzeughöhe

Benötigte Werkzeuge

  • Hebebühne oder Wagenheber
  • Unterstellböcke
  • Schutzbrille
  • Drehmomentschlüssel
  • Standard- und metrische Steckschlüssel/Schraubenschlüssel
  • 7/32" Inbusschlüssel
  • Schlauchschneider (im Lieferumfang enthalten) oder scharfes Universalmesser
  • Gewindedichtmittel
  • Sprühflasche mit Spülmittel-Wasser-Lösung (für Lecktests)
  • Druckluftquelle

Montage der Luftfedern

Die Vormontage erfolgt durch das Anbringen der 3/8" NPT-Anschlüsse an den Luftfedern (handfest plus 1,5 Umdrehungen). Die oberen und unteren Halterungen werden mit den mitgelieferten Senkkopfschrauben an den Luftfedern befestigt. Die Schrauben sind mit 20 ft-lbs (27 Nm) anzuziehen.

Vormontage der Luftfeder
Vormontage der Luftfeder

Installation am Fahrzeug

Die Installation erfordert das Entfernen der hinteren Räder und der Jounce-Bumper (Anschlagpuffer). Je nach Fahrzeugausstattung (mit oder ohne 5th-Wheel-Anhängerkupplung) variiert die Befestigung der oberen Halterung am Rahmen. Achten Sie darauf, dass keine Bremsleitungen oder Kabel eingeklemmt werden. Die Bremsleitungen müssen nach der Montage der Halterungen wieder befestigt werden (Drehmoment 12 ft-lbs / 16 Nm).

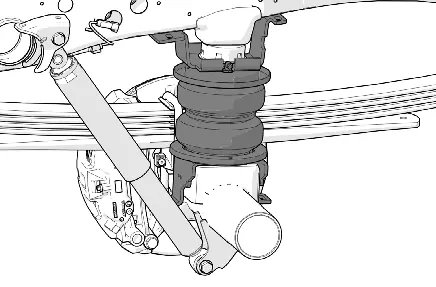

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Korrekte Ausrichtung der Luftfeder
Korrekte Ausrichtung der Luftfeder

Installation der Luftleitungen

Die Nylon-Luftleitungen müssen mit dem mitgelieferten Schlauchschneider oder einem scharfen Messer rechtwinklig geschnitten werden, um Undichtigkeiten an den Push-to-Connect-Anschlüssen zu vermeiden. Die Leitungen sind so zu verlegen, dass sie vor Hitzequellen und beweglichen Teilen geschützt sind. Nach der Installation müssen alle Verbindungen mit einer Seifenlösung auf Dichtheit geprüft werden.

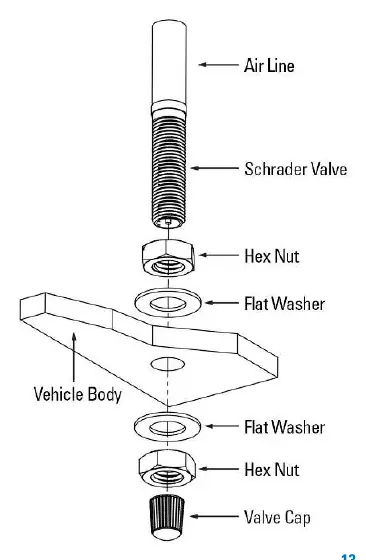

Montage des Füllventils
Montage des Füllventils

Betrieb und Wartung

Der Betriebsdruck der Luftfedern muss zwischen 10 psi (Minimum) und 100 psi (Maximum) liegen. Ein Betrieb unter 10 psi kann zum Erlöschen der Garantie führen und die Luftfedern beschädigen. Überprüfen Sie den Druck in den ersten Tagen nach der Installation täglich, um sicherzustellen, dass keine Lecks vorhanden sind. Nach den ersten 500 Meilen sollten alle Befestigungselemente nachgezogen werden.

Praktische Hilfe

Typische Probleme

Luftverlust an den Anschlüssen

Überprüfen Sie, ob der Schlauch rechtwinklig geschnitten wurde. Verwenden Sie den mitgelieferten Schlauchschneider. Testen Sie die Verbindung mit Seifenwasser.

Harter Fahrkomfort

Verwenden Sie die Luftfedern nicht zum Anheben des Fahrzeugs ohne Last. Halten Sie den Druck im zulässigen Bereich (10-100 psi).

Beschädigung der Luftfeder

Stellen Sie sicher, dass die Luftfeder bei Kompression oder Ausdehnung keine umliegenden Komponenten berührt. Kürzen Sie ggf. überstehende Schraubenenden.

Vor der Verwendung

  • Überprüfen Sie die Fahrzeugkompatibilität (GMC/Chevrolet 2500 & 3500).
  • Stellen Sie sicher, dass alle Teile gemäß der Explosionszeichnung vorhanden sind.
  • Prüfen Sie, ob das Fahrzeug eine Bremskraftregelung an der Hinterachse hat.
  • Bereiten Sie alle benötigten Werkzeuge vor.
  • Stellen Sie sicher, dass das Fahrzeug auf einer ebenen Fläche steht.

Technische Daten in der Praxis

Betriebsdruck
10 psi bis 100 psi. Unterschreiten Sie niemals 10 psi.
Drehmoment Halterungsschrauben
20 ft-lbs (27 Nm) für die Befestigung der Halterungen an den Luftfedern.
Drehmoment Bremsleitungen
12 ft-lbs (16 Nm) für die Befestigung der Bremsleitungs-Halterungen.

Abbildungen und Diagramme

  • Die Explosionszeichnung auf Seite 3 zeigt die korrekte Reihenfolge der Montage für die Fahrerseite.
  • Abbildung 4B zeigt die Ausrichtung der Halterungen für Fahrer- und Beifahrerseite.
  • Abbildung 9B verdeutlicht die korrekte vertikale Ausrichtung der Luftfeder.

Modellkompatibilität

  • Geeignet für GMC/Chevrolet 2500 & 3500 2WD/4WD.
  • Kompatibel mit und ohne 5th-Wheel-Anhängerkupplung (unterschiedliche Montageschritte beachten).
  • Nicht zur Erhöhung des zulässigen Gesamtgewichts (GVWR) geeignet.
