Installationsanleitung für Pacbrake 10355-X Luftfederungssystem

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Pacbrake 10355-X Extreme Duty Luftfederungssystems für Chevy/GMC 2500/3500 Pick-up Trucks. Das System bietet eine Tragfähigkeit von bis zu 7500 lbs und ist für Fahrzeuge mit oder ohne 5th-Wheel-Anhängerkupplung geeignet. Bitte lesen Sie die gesamte Anleitung vor Beginn der Arbeiten sorgfältig durch.

Sicherheitshinweise

• Warnung: Dieses Produkt kann Hexavalent Chromate enthalten, das in Kalifornien als krebserregend eingestuft ist.
• Das Luftfederungssystem erhöht nicht das zulässige Gesamtgewicht (GVWR) des Fahrzeugs. Überschreiten Sie niemals die vom Hersteller angegebene maximale Kapazität.
• Das Aufpumpen einer nicht gesicherten Luftfeder ist gefährlich und kann zu schweren Verletzungen führen.
• Stellen Sie sicher, dass die Luftfeder bei Inflation oder Kompression ausreichend Freiraum zu umliegenden Komponenten hat.

Lieferumfang und Montagevorbereitung

Stellen Sie vor Beginn sicher, dass alle in der Explosionszeichnung aufgeführten Teile vorhanden sind. Benötigte Werkzeuge umfassen unter anderem einen Wagenheber, Unterstellböcke, Drehmomentschlüssel, metrische und Standard-Steckschlüssel sowie ein Schneidewerkzeug für die Luftleitungen.

Montage der Luftfedern und Halterungen

Die Montage erfolgt in mehreren Schritten:

1. Messen Sie die ursprüngliche Fahrzeughöhe.
2. Entfernen Sie die Hinterräder und sichern Sie das Fahrzeug auf Unterstellböcken.

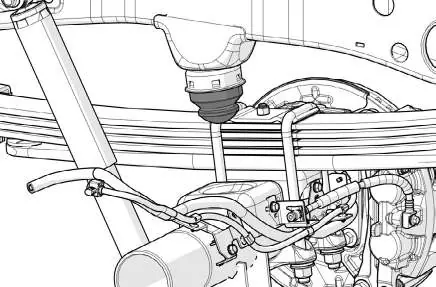

3. Entfernen Sie die Jounce-Puffer und die ABS/Bremsleitungs-Halterungen.

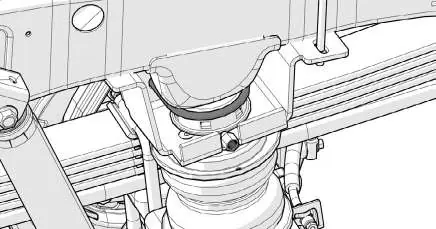

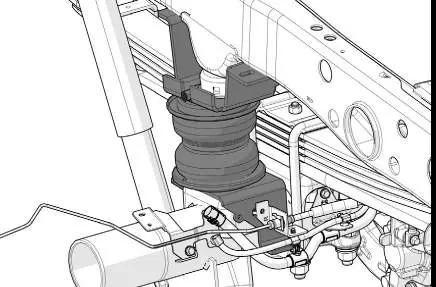

4. Montieren Sie die Luftfedern mit den unteren und oberen Halterungen gemäß der Explosionszeichnung.
5. Verwenden Sie Teflonband oder Gewindedichtmittel für die Luftanschlüsse.
6. Ziehen Sie alle Befestigungselemente mit den angegebenen Drehmomenten fest (typischerweise 20 ft-lbs / 27 Nm).

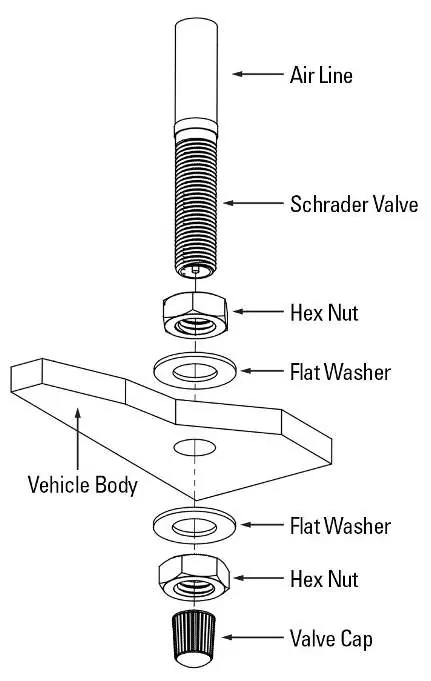

Installation der Luftleitungen

Die Luftleitungen müssen mit dem mitgelieferten Schlauchschneider oder einem scharfen Messer rechtwinklig geschnitten werden, um Undichtigkeiten an den Push-to-Connect-Anschlüssen zu vermeiden. Verlegen Sie die Leitungen geschützt vor Hitzequellen und beweglichen Teilen.

Überprüfung des Systems auf Undichtigkeiten

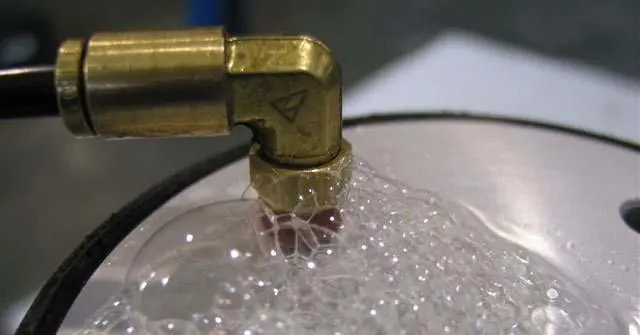

Pumpen Sie beide Luftfedern auf 90 psi auf und sprühen Sie alle Verbindungen mit einer Mischung aus Spülmittel und Wasser ein. Blasenbildung deutet auf ein Leck hin. Reparieren Sie Undichtigkeiten und testen Sie das System erneut.

Betrieb und Wartung

Betreiben Sie das Fahrzeug niemals mit weniger als 10 psi oder mehr als 100 psi in den Luftfedern. Überprüfen Sie den Druck in den ersten Tagen täglich, um sicherzustellen, dass keine Lecks entstanden sind. Ziehen Sie alle Befestigungselemente nach den ersten 500 Meilen (ca. 800 km) nach.
