Installationsanleitung für ICON 58632 05-UP Tacoma Front 2.5 EXP Coilover
Detaillierte Installationsanleitung für das ICON 58632 05-UP Tacoma Front 2.5 EXP Coilover-Fahrwerk. Enthält Schritt-für-Schritt-Anweisungen zur Montage, Demontage der Werkskomponenten, Höheneinstellung und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das ICON 58632 05-UP Tacoma Front 2.5 EXP Coilover. Die Installation sollte von einem professionellen Techniker durchgeführt werden. Unsachgemäße Montage kann zu Schäden am Fahrzeug führen und die Garantie ungültig machen. Das Federbein ist werkseitig mit 250 PSI Stickstoff geladen; dieser Druck darf nicht abgelassen werden.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass das Fahrzeug sicher aufgebockt ist. Benötigte Werkzeuge umfassen unter anderem:
- Wagenheber und Unterstellböcke
- Federspanner
- Sicherungsringzange (für Circlips)
- Steckschlüsselsatz (10mm, 12mm, 14mm, 17mm, 19mm)
- Trennschleifer (für Bremsleitungsmodifikationen)
- Gewindesicherung
Demontage der Werkskomponenten
- Fahrzeug anheben, Unterstellböcke unter die Rahmenholme setzen und Vorderräder entfernen.
- Vordere Unterfahrschutzplatte (4 Schrauben, 12mm) entfernen.
- Stabilisatorverbindung vom Achsschenkel lösen (17mm).
- Vordere Querträger entfernen (drei 17mm Schrauben pro Seite).
- Stabilisator und Halterungen entfernen (14mm).
- Spurstangenkopf vom Achsschenkel lösen (Splint entfernen, 19mm Mutter lösen).
- Obere Muttern des Werks-Federbeins lösen (14mm, mittlere Mutter nicht entfernen).
- Untere Befestigungsschraube des Federbeins entfernen (19mm).
- Werks-Federbein entnehmen.
Montage des ICON Coilovers
- Werks-Federbein zerlegen: Federspanner verwenden, um die Feder zu komprimieren. Obere Mutter (17mm) lösen, um die Feder und das obere Lager zu entfernen.
- Buchsen und oberen Federteller vom Werks-Federbein übernehmen und in das neue ICON-Federbein einbauen.
- Sicherungsring (Circlip) in die gewünschte Nut am ICON-Federbein einsetzen (siehe Groove Specs auf Seite 9).
- ICON-Federteller auf den Sicherungsring schieben.
- Werks-Feder und Gummielemente auf das ICON-Federbein montieren.
- Feder komprimieren, oberes Lager und Buchsen installieren, Mutter mit Gewindesicherung festziehen.
Anpassung der Bremsleitungen und Einbau

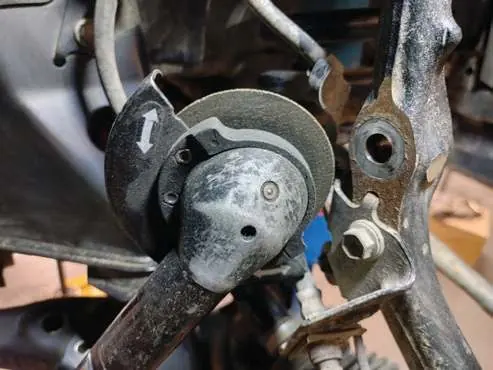

- ABS/Bremsleitungs-Halterung am Achsschenkel modifizieren: Halterung entfernen (10mm) und den überstehenden Teil mit einem Trennschleifer kürzen.
- ABS-Leitung neu verlegen und mit der mitgelieferten Adel-Klemme sichern.

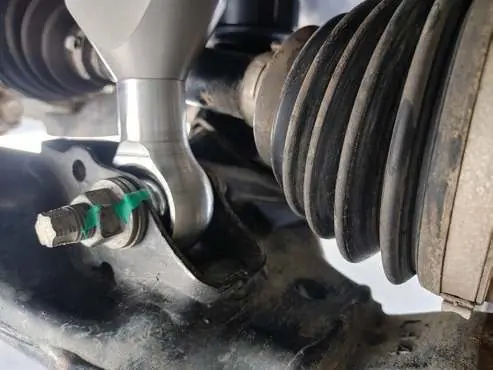

- ICON-Federbein in das Fahrzeug einsetzen, die 3 oberen Bolzen ausrichten und unteres Auge im Querlenker befestigen.
- Werks-Anschlagpuffer (Bump Stop) entfernen, die mitgelieferte 5/16" Unterlegscheibe einsetzen und wieder montieren.
- Alle Verbindungen mit den Werksvorgaben festziehen.
Wartung
Die Wartungsintervalle hängen von der Nutzung ab:
- Straßennutzung: Service alle 40.000 Meilen.
- Straße/Gelände: Service alle 15.000 Meilen.
- Geländenutzung: Service alle 1.000 Meilen.
Zylinder jährlich mit Autowachs behandeln, um Korrosion zu vermeiden. Stickstoffdruck jährlich prüfen.
Herstellerinformationen
ICON Vehicle Dynamics
Praktische Hilfe
Typische Probleme
Fahrzeug setzt auf oder hat falsche Fahrhöhe
Überprüfen Sie die Position des Sicherungsrings (Circlip) anhand der Groove Specs auf Seite 9.
Geräusche oder schlechtes Fahrverhalten
Überprüfen Sie den Stickstoffdruck (250 PSI) und die Lager auf Verschleiß.
Vor der Verwendung
- Fahrzeug sicher aufbocken und mit Unterstellböcken sichern
- Federspanner für die Demontage der Werksfeder bereitstellen
- Gewindesicherung für die Montage der oberen Mutter verwenden
- Bremsleitungen vorsichtig modifizieren, ohne die Leitung selbst zu beschädigen
Technische Daten in der Praxis
- Stickstoffdruck
- Werksseitig auf 250 PSI geladen. Nicht ablassen, da dies die Funktion beeinträchtigt.
- Installationszeit
- Geschätzter Zeitaufwand beträgt 3-4 Stunden.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Fotos der Demontage- und Montageschritte.
- Seite 9 zeigt die Höheneinstellungen basierend auf der Groove-Position.
Modellkompatibilität
- Speziell für 05-UP Tacoma Modelle.
- Bei 4WD-Modellen muss die Spindel gedreht werden, um das untere Federbeinauge am CV-Gelenk vorbeizuführen.
