Bedienungsanleitung für Ronix 5701 Dekupiersäge

Wichtige Informationen aus der Anleitung

Die Ronix 5701 ist eine Dekupiersäge mit einer Leistung von 120W und einem Drehzahlbereich von 400 bis 1600 U/min. Sie ist für präzise Holzarbeiten konzipiert. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, insbesondere den Umgang mit dem Sägeblatt und die Verwendung von Schutzausrüstung. Das Gerät verfügt über eine einstellbare Sägeblattspannung, ein Gebläsesystem und einen Anschluss für eine Staubabsaugung.

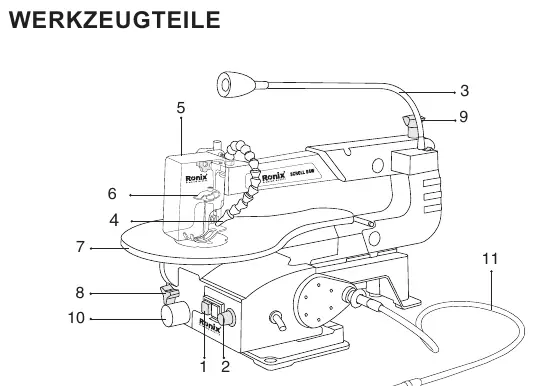

Produktübersicht

Die Dekupiersäge besteht aus folgenden Hauptkomponenten:

• Schalter (Ein/Aus)
• Drehzahlregler
• LED-Licht
• Gebläsesystem
• Schutzabdeckung
• Sägeblattbefestigungssystem
• Tisch und Schwenktisch
• Sägeblattspannung
• Staubauslassrohr
• Biegwelle

Sicherheitshinweise

Beachten Sie beim Betrieb der Dekupiersäge folgende Sicherheitsregeln:

• Tragen Sie immer eine Schutzbrille, Staubmaske und Gehörschutz.
• Verwenden Sie keine beschädigten Sägeblätter.
• Halten Sie Kinder und Unbeteiligte vom Arbeitsbereich fern.
• Betreiben Sie das Gerät nicht in explosiven Atmosphären.
• Stellen Sie sicher, dass das Gerät vor Einstellungsarbeiten oder Zubehörwechseln vom Stromnetz getrennt ist.
• Achten Sie auf einen sicheren Stand und tragen Sie keine lockere Kleidung oder Schmuck, die sich in beweglichen Teilen verfangen könnten.

Montage und Inbetriebnahme

Die Montage umfasst das Einsetzen des Sägeblatts und gegebenenfalls der Biegwelle. Achten Sie beim Einsetzen des Sägeblatts darauf, dass die Zähne nach unten zeigen. Die Spannung des Sägeblatts kann über den Spannmechanismus eingestellt werden. Vor der ersten Nutzung sollte die Maschine fest auf einer ebenen Fläche montiert werden.

Bedienung und Einstellungen

Die Bedienung der Ronix 5701 umfasst folgende Schritte:

• Geschwindigkeitsregelung: Nutzen Sie den Drehzahlregler, um die Hubzahl an das Material anzupassen.
• Sägeblattspannung: Stellen Sie die Spannung so ein, dass das Blatt straff sitzt, aber nicht überdehnt wird.
• Beleuchtung: Das LED-Licht kann für eine bessere Sicht auf den Schnittbereich eingeschaltet werden.
• Staubabsaugung: Schließen Sie einen Staubsauger an das Staubauslassrohr an, um den Arbeitsbereich sauber zu halten.
• Schwenktisch: Der Tisch kann für Gehrungsschnitte bis zu 45° geneigt werden.

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer der Säge:

• Sägeblattwechsel: Lösen Sie die Spannung, entfernen Sie das alte Blatt und setzen Sie ein neues ein. Achten Sie auf die korrekte Ausrichtung der Zähne.

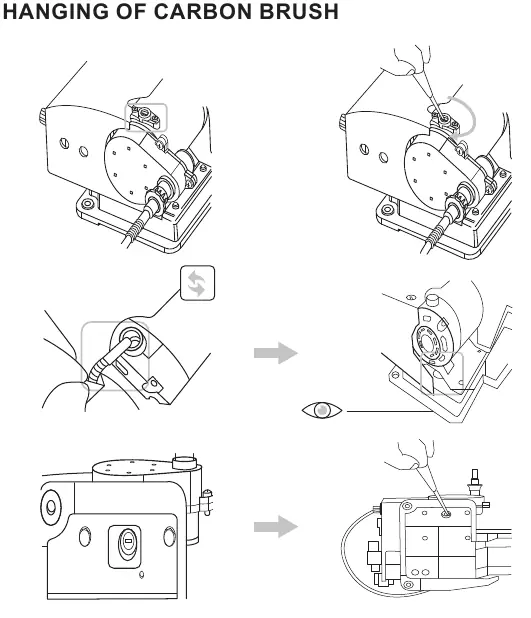

• Kohlebürsten: Überprüfen Sie regelmäßig die Kohlebürsten und tauschen Sie diese bei Verschleiß aus.
• Reinigung: Halten Sie die Griffe und das Gehäuse frei von Öl und Fett. Reinigen Sie das Gerät nach jedem Gebrauch von Sägestaub.
• Lagerung: Lösen Sie vor der Lagerung die Spannung des Sägeblatts, um Materialermüdung zu vermeiden.
