Bedienungsanleitung Schlagbohrmaschine Ronix 2214 13mm
Schnellstartanleitung für die Ronix 2214 Schlagbohrmaschine. Erfahren Sie alles über die Inbetriebnahme, den Bohrerwechsel, die Tiefenanschlag-Einstellung und die Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet einen Überblick über die Bedienung und Wartung der Ronix 2214 Schlagbohrmaschine. Vor der ersten Inbetriebnahme ist es essenziell, die Sicherheitsregeln zu lesen, um Verletzungen durch Stromschläge oder unsachgemäße Handhabung zu vermeiden. Das Gerät ist für Bohr- und Schlagbohrarbeiten konzipiert.
Produktbeschreibung und Spezifikationen
Die Ronix 2214 ist eine 13mm Schlagbohrmaschine mit folgenden technischen Daten:
- Nennleistung: 750W
- Spannung: 220-240V (50-60Hz)
- Leerlaufdrehzahl: 0-2800 U/min
- Max. Schlagzahl: 48000 BPM
- Bohrkapazität: Holz 25mm, Stahl 13mm, Beton 13mm
- Bohrfutter: 13mm, mit Schlüssel
Inbetriebnahme und Bedienung
Bohrerwechsel
Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist. Führen Sie den Bohrer bis zum Anschlag in das Bohrfutter ein. Ziehen Sie das Futter von Hand fest. Verwenden Sie den Bohrfutterschlüssel in allen drei Löchern des Futters, um den Bohrer gleichmäßig und fest zu sichern.
Seitengriff und Tiefenanschlag
Der Seitengriff kann durch Drehen gegen den Uhrzeigersinn gelockert, in die gewünschte Position geschwenkt und durch Drehen im Uhrzeigersinn wieder fixiert werden. Der Tiefenanschlag wird in die Halterung am Griff eingesetzt und dient dazu, Löcher mit gleichmäßiger Tiefe zu bohren.
Betriebsmodi und Schalter
Die Maschine verfügt über einen Umschalter für den Betriebsmodus:
- Schlagbohren: Schieben Sie den Hebel nach rechts (Symbol T).
- Bohren: Schieben Sie den Hebel nach links (Symbol Bohrer).
Der Betriebsschalter verfügt über einen Drehzahlregler zur Geschwindigkeitssteuerung. Für den Dauerbetrieb kann der Feststellknopf gedrückt werden, nachdem der Betriebsschalter betätigt wurde.
Wartung und Pflege
Trennen Sie das Gerät vor jeder Wartung vom Stromnetz. Reinigen Sie regelmäßig die Lüftungsschlitze, um eine Überhitzung zu vermeiden. Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz und kontrollieren Sie das Netzkabel auf Beschädigungen. Der Austausch der Kohlebürsten sollte ausschließlich durch ein autorisiertes Ronix-Servicecenter erfolgen.
Praktische Hilfe
Typische Probleme
Bohrer rutscht im Futter
Stellen Sie sicher, dass der Bohrer fest sitzt und das Futter mit dem Schlüssel in allen drei Löchern gleichmäßig festgezogen wurde.
Gerät startet nicht
Überprüfen Sie die Stromversorgung und ob der Betriebsschalter blockiert ist.
Überhitzung des Motors
Reinigen Sie die Lüftungsschlitze von Staub und Schmutz. Vermeiden Sie Überlastung des Geräts.
Vor der Verwendung
- Gerät vom Stromnetz trennen, bevor Zubehör gewechselt wird.
- Bohrer fest im Spannfutter einsetzen und mit dem Schlüssel sichern.
- Seitengriff für sicheren Halt montieren.
- Tiefenanschlag bei Bedarf einstellen.
- Betriebsmodus (Bohren oder Schlagbohren) korrekt wählen.
- Sicherstellen, dass der Schalter auf 'Aus' steht, bevor das Gerät eingesteckt wird.
Technische Daten in der Praxis
- Nennleistung 750W
- Leistungsaufnahme des Motors für Standard-Bohrarbeiten.
- Max. Schlagzahl 48000 BPM
- Anzahl der Schläge pro Minute im Schlagbohrmodus für Beton.
- Leerlaufdrehzahl 0-2800 U/min
- Regulierbare Geschwindigkeit für verschiedene Materialien.
- Bohrkapazität Holz 25mm
- Maximale Lochgröße in Holz.

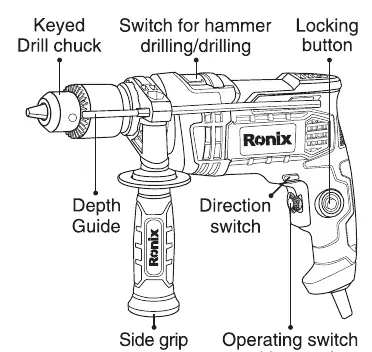

Abbildungen und Diagramme
- Spannfutter: Zum Einspannen des Bohrers.
- Betriebsschalter: Mit Drehzahlregler zur Geschwindigkeitssteuerung.
- Umschalter Schlagbohren/Bohren: Oben am Gehäuse.
- Feststellknopf: Für Dauerbetrieb.
Modellkompatibilität
- Nur für 220-240V Stromnetze geeignet.
- Verwenden Sie nur Original-Ersatzteile von Ronix.
